744045102

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 2MHz 160mA 70mA 28@252kHz 1mH 30Ω ±10% 1812 贴片安装 4.5mm*3.2mm*2.9mm
供应商型号: 10B-1800422-4
供应商: 国内现货
标准整包数: 1

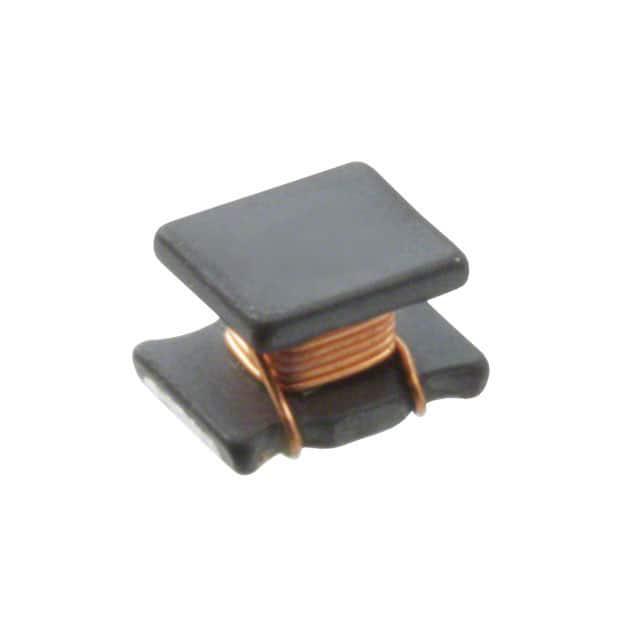

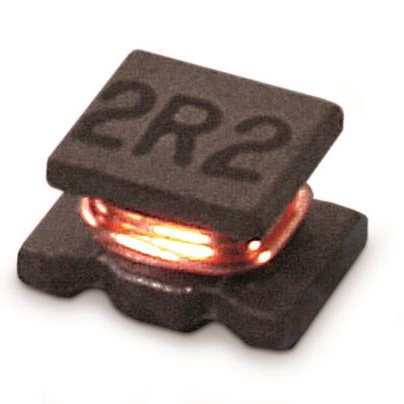

WURTH 贴片电感 744045102

744045102概述


    产品简介


    WE-LQ SMT Power Inductor 是一款专为通用电子设备设计和开发的表面贴装功率电感器。该产品属于1812尺寸系列,具有出色的电气性能和可靠性。其主要功能是用于直流和低频交流电路中的滤波和储能,广泛应用于通信设备、计算机系统、电源管理、汽车电子、工业自动化等多个领域。

    技术参数


    - 物理尺寸:
    - 长:4.5 ± 0.3 mm
    - 宽:3.6 ± 0.3 mm
    - 高:2.6 ± 0.3 mm
    - 引脚间距:1.6 mm 参考
    - 尺寸公差:±0.3 mm(除参考值外)
    - 电气特性:
    - 电感量:1000 μH,容差:±10%
    - 额定电流:最大0.07 A
    - 饱和电流:典型0.16 A
    - 直流电阻:最大30 Ω
    - 自谐振频率:2 MHz 典型
    - 质量因子(Q因子):28 典型(252 kHz时)
    - 认证和环保:
    - 符合RoHS标准(2011/65/EU & 2015/863)
    - 符合REACH标准
    - 符合无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)

    产品特点和优势


    - 高可靠性:通过国际标准认证,确保在各种恶劣环境下的稳定运行。
    - 低功耗:在宽温度范围内保持良好的性能,适用于节能设备。
    - 抗干扰能力强:具有较高的自谐振频率和质量因子,适用于高频应用。
    - 易于焊接:符合标准的回流焊工艺,适合大批量生产。

    应用案例和使用建议


    - 通信设备:在基站、路由器等通信设备中,WE-LQ SMT Power Inductor可用于电源管理和信号处理,提高设备的可靠性和稳定性。
    - 计算机系统:在服务器、工作站等计算设备中,用于电源滤波,减少电压波动对系统的干扰。
    - 工业自动化:在工厂自动化设备中,用于控制系统的电源管理,提高设备的整体效率。
    使用建议:
    - 在焊接过程中,严格按照指定的回流焊工艺进行,避免过度加热导致损坏。
    - 清洗时使用合适的清洗剂,并注意不要过度刷洗,以免损伤细小引脚。
    - 存储时确保包装密封良好,避免受潮。

    兼容性和支持


    - 兼容性:本产品可与常见的表面贴装技术兼容,适用于多种制造工艺。
    - 技术支持:Würth Elektronik eiSos GmbH 提供全面的技术支持和售后维护服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    - 问题:焊接后发现产品引脚虚焊。
    - 解决方案:检查焊接工艺是否符合要求,确认焊接温度和时间是否在规定范围内。

    - 问题:长时间使用后电感量下降。
    - 解决方案:检查使用环境温度是否超过推荐范围,确保在规定的温度范围内使用。

    总结和推荐


    WE-LQ SMT Power Inductor 是一款高性能的表面贴装功率电感器,具备出色的电气性能和可靠性。它在通信设备、计算机系统和工业自动化等领域有着广泛的应用前景。尽管其价格较高,但考虑到其卓越的性能和长期稳定性,我们强烈推荐将其纳入相关设计中。此外,制造商提供的技术支持和售后服务也增加了该产品的市场竞争力。

744045102参数

参数
容差 ±10%
直流电阻(DCR) 30Ω
额定电流 70mA
Q值 28@252kHz
测试频率 1KHz
电感值 1mH
饱和电流(LSAT) 160mA
自谐振频率(SRF) 2MHz
长*宽*高 4.5mm*3.2mm*2.9mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744045102厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744045102数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744045102 744045102数据手册

744045102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.458
50+ ¥ 7.0478
100+ ¥ 6.5506
200+ ¥ 6.1096
5000+ ¥ 5.2385
库存: 458
起订量: 30 增量: 1
交货地:
最小起订量为:10
合计: ¥ 74.58
直接购买
