74478439

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1.4GHz 150mA 8 39nH 1.2Ω 0402 1mm*500μm*500μm
供应商型号: 8830262
供应商: 海外现货
标准整包数: 25

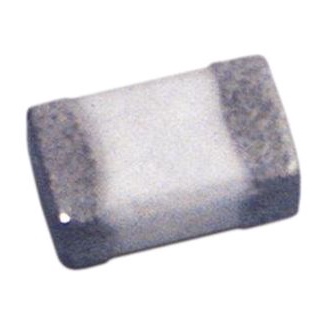

WURTH 贴片电感 74478439

74478439概述

    WE-MK Multilayer Ceramic SMD Inductor

    1. 产品简介


    WE-MK Multilayer Ceramic SMD Inductor 是一款多层陶瓷片式表面贴装电感器,设计用于各种通用电子设备。这种电感器的主要功能是在电路中提供电感量,并具备良好的频率响应特性。其主要应用领域包括通信设备、计算机主板、电源管理电路以及消费电子产品等。

    2. 技术参数


    - 尺寸:0402(即1005)
    - 引脚间距:A、B尺寸未明确提及,但推荐焊盘图案应符合标准
    - 电气特性:
    - 电感量:39 nH
    - Q因子:8 @ 100 MHz
    - 直流电阻:1.20 Ω
    - 额定电流:150 mA @ ΔT = 20 K
    - 自谐振频率:1400 MHz @ L
    - 工作温度范围:
    - 环境温度:-40°C 至 +100°C
    - 工作温度:-40°C 至 +120°C
    - 存储温度(带盘和卷):-10°C 至 +40°C,相对湿度:30% 至 70%
    - 预热阶段要求:
    - 最低温度:150°C
    - 最高温度:200°C
    - 时间:60-120 秒
    - 升温速率:最大 3°C/秒
    - 液相线温度:217°C
    - 时间:60-150 秒
    - 峰值封装体温度:取决于实际峰值温度
    - 最大峰值温度时间:20-30 秒

    3. 产品特点和优势


    这款多层陶瓷片式表面贴装电感器具有以下显著特点和优势:
    - 紧凑型设计:0402 尺寸使得它非常适合空间受限的应用场合。
    - 高可靠性:适用于广泛的温度范围和工作条件,确保长期稳定性能。
    - 高效能:在高频下表现出色的电感性能,确保电路正常运行。
    - 成本效益:广泛适用于消费电子和通信设备,是市场上性价比极高的选择。

    4. 应用案例和使用建议


    - 通信设备:多层陶瓷片式电感器常用于无线模块和射频前端电路,以实现良好的信号传输质量。
    - 计算机主板:用于电源管理电路,提高系统的整体效率。
    - 电源管理电路:为系统提供所需的稳定电流,同时减少不必要的功耗。
    使用建议:
    - 环境条件:避免将电感器暴露在超过120°C的温度环境中。
    - 焊接条件:严格按照规定的回流焊曲线进行焊接,以确保电感器的最佳性能。

    5. 兼容性和支持


    这款电感器设计用于标准SMT工艺,与大多数通用电子设备兼容。制造商提供了详细的技术支持和售后服务,确保用户在设计和使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:电感器在高温环境下性能下降。
    - 解决方案:确保工作温度不超过120°C,避免高温环境使用。
    - 问题:电感器无法通过高频率测试。
    - 解决方案:检查是否按照规定的测试条件进行,例如20°C,33%RH条件下测试。

    7. 总结和推荐


    总结:WE-MK Multilayer Ceramic SMD Inductor 是一款在多种应用场景中表现出色的电感器,具备高性能、高可靠性和良好兼容性。
    推荐:对于需要在紧凑空间内实现高效电感功能的应用场合,这款电感器是理想的选择。

74478439参数

参数
Q值 8
测试频率 -
电感值 39nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.4GHz
容差 -
直流电阻(DCR) 1.2Ω
额定电流 150mA
长*宽*高 1mm*500μm*500μm
通用封装 0402
应用等级 工业级

74478439厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74478439数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74478439 74478439数据手册

74478439封装设计

查看详情并下载
Symbol
Footprint
3D Model
