744043221

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 6MHz 200mA 340mA 220μH 1.25Ω ±30% 1919 贴片安装 4.8mm*4.8mm*3mm
供应商型号: 732-3661-2-ND
供应商: Digi-Key
标准整包数: 500

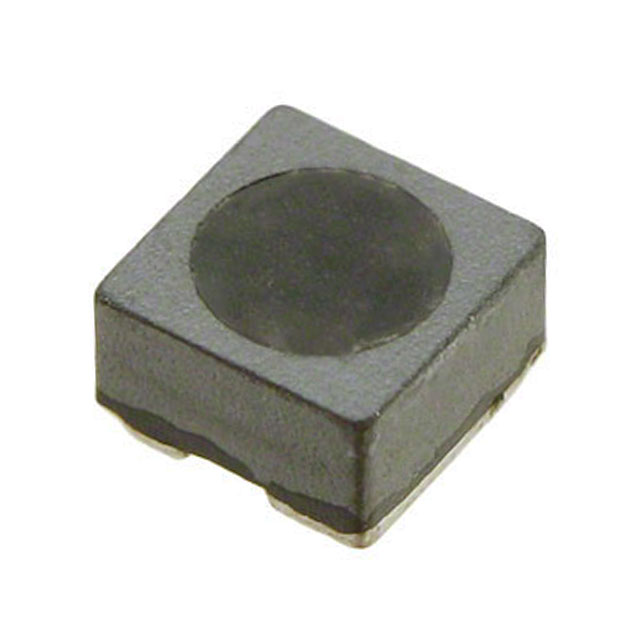

WURTH 贴片电感 744043221

744043221概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的是Würth Elektronik eiSos GmbH & Co. KG公司生产的WE-TPC SMT屏蔽式微型功率电感器(型号:744043221)。这种电感器主要用于一般电子设备中,为电路提供稳定的电感值和电流承载能力。它的尺寸小巧,可以应用于广泛的电子产品中,例如移动设备、无线通信设备等。

    2. 技术参数


    以下是该电感器的主要技术参数和规格:
    - 尺寸:4.8 mm ±0.2 mm × 4.8 mm ±0.2 mm × 2.8 mm ±0.2 mm
    - 引脚间距:1.6 mm Typ.
    - 开始绕组标记:•
    - 标号:221
    - 建议焊盘图案:[mm] R 1.8,5.3,2 1.5 2
    - 推荐焊接温度曲线:
    - 预热温度范围:150°C 至 200°C
    - 预热时间:60 - 120 秒
    - 液态温度:217°C
    - 峰值包体温度:最高不得超过规定的温度限制
    - 电气特性:
    - 电感值 L:100 kHz / 100 mV 时为 220 μH ±30%
    - 额定电流 IR:当 ΔT = 30 K 时为 0.34 A max.
    - 饱和电流 ISAT:当 |ΔL/L| < 35% 时为 0.2 A typ.
    - 直流电阻 RDC:20°C 时典型值为 1008 mΩ,最大值为 1250 mΩ
    - 自谐振频率 fres:典型值为 6 MHz
    - 认证:
    - RoHS 符合性 [2011/65/EU&2015/863]
    - REACh 符合性 [EC)1907/2006]
    - 无卤素符合性 [JEDEC JS709B 和 IEC 61249-2-21]

    3. 产品特点和优势


    - 紧凑设计:该电感器尺寸仅为 4.8 mm × 4.8 mm × 2.8 mm,非常适合空间受限的应用。
    - 高可靠性:其额定电流和饱和电流指标表明,该电感器可以在较宽的工作电流范围内稳定运行。
    - 良好的温控性能:能够在 -40°C 到 +125°C 的温度范围内稳定工作,适用于各种恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:该电感器可用于无线路由器、智能手机等便携式电子设备中。这些设备通常需要小型化、高性能的电感器来保持设备的稳定性和可靠性。
    - 使用建议:为了确保电感器的最佳性能,建议严格按照制造商提供的焊接温度曲线进行操作,并且注意温度对组件的影响。对于高温和低温极端环境,应该采取相应的防护措施。

    5. 兼容性和支持


    - 兼容性:该电感器具有良好的电气兼容性,适用于多种常见的电路板和连接器。
    - 支持和维护:制造商提供了详尽的技术文档和支持服务,用户可以通过访问官方网站或联系技术支持获得帮助。

    6. 常见问题与解决方案


    - 问题 1:电感器在焊接过程中发生损坏。
    - 解决方法:确保焊接温度曲线正确,并使用合适的焊接设备。
    - 问题 2:电感器温度异常升高。
    - 解决方法:检查电路设计,确保电流在额定范围内,并采取散热措施。
    - 问题 3:电感器在长期存储后出现不良焊接。
    - 解决方法:确保在发货后的 12 个月内使用,并按照制造商的建议条件进行存储。

    7. 总结和推荐


    综上所述,WE-TPC SMT 屏蔽式微型功率电感器(型号:744043221)是一款具备高可靠性和优异性能的小型化电感器。它适合于各种电子设备中,尤其适用于便携式设备和无线通信领域。建议在选择和使用该产品时仔细阅读并遵守相关技术文档中的指导和注意事项,以确保最佳效果。

744043221参数

参数
额定电流 340mA
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 200mA
自谐振频率(SRF) 6MHz
容差 ±30%
直流电阻(DCR) 1.25Ω
长*宽*高 4.8mm*4.8mm*3mm
通用封装 1919
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744043221厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744043221数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744043221 744043221数据手册

744043221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8181 ¥ 6.8462
1000+ $ 0.7479 ¥ 6.2587
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3423.1
