7443641000

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 13MHz 37A 30A 10μH 2.4mΩ ±15% 标准安装,贴片安装 28.5mm*19.5mm*18.5mm
供应商型号: 2431614
供应商: element14
标准整包数: 1

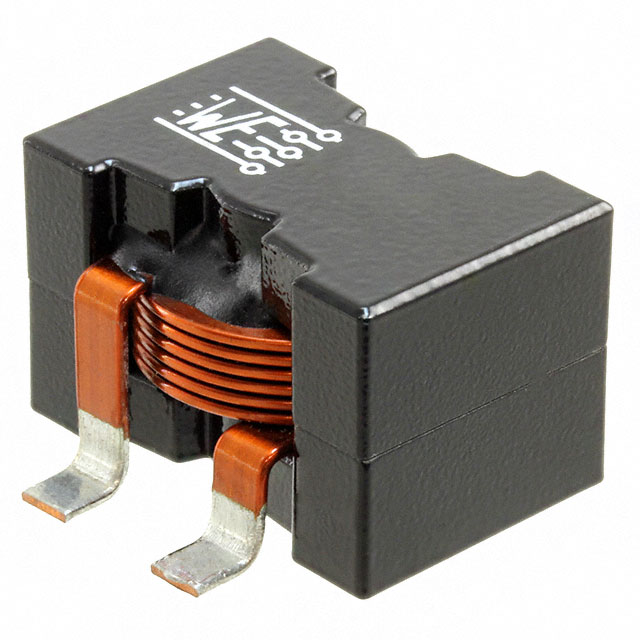

WURTH 贴片电感 7443641000

7443641000概述

    WE-HCF SMT High Current Inductor: A Comprehensive Guide

    1. 产品简介


    WE-HCF SMT High Current Inductor(型号7443641000) 是一款专为通用电子设备设计和开发的表面贴装技术(SMT)电感器。它主要用于各种电子设备中,以满足电流控制、电磁干扰抑制及其他需要高电流承载能力的应用场景。该产品尤其适用于要求高电流稳定性的场合。

    2. 技术参数


    - 外形尺寸:最大尺寸 28.0 mm × 19.4 mm × 27.0 mm,最小尺寸 3.8 mm × 3.8 mm × 10.15 mm。
    - 引脚定义:引脚3仅用于稳定性目的。
    - 推荐焊盘图案:推荐的焊盘尺寸为 27.51 mm × 5.33 mm × 10.15 mm × 6.35 mm × 5.28 mm。
    - 电气特性:
    - 电感量(L):在100 kHz/10 mA下,典型值为 10 µH,允许公差±15%。
    - 额定电流(IR):在 ΔT = 50 K 下的最大值为 30 A。
    - 饱和电流(ISAT):|ΔL/L| < 30%时,典型值为 37 A。
    - 直流电阻(RDC):在20°C下的典型值为 2.4 mΩ,允许公差±10%。
    - 自谐振频率(fres):典型值为 13 MHz。

    3. 产品特点和优势


    - 高电流承载能力:额定电流高达30 A,饱和电流可达37 A。
    - 宽温度范围适应性:可在-40°C至+125°C的温度范围内稳定工作。
    - 高可靠性:通过RoHS认证,并符合J-STD-020E标准,确保长期可靠性和使用寿命。
    - 低直流电阻:在20°C时的典型值仅为2.4 mΩ,降低了能耗和热损耗。
    - 环境友好:无卤素,符合JEDEC和IEC标准,适合绿色电子产品。

    4. 应用案例和使用建议


    - 应用案例:适用于电动汽车的电源管理、计算机服务器的电源供应、通信设备的滤波及稳压电路。
    - 使用建议:
    - 焊接工艺:严格按照Würth Elektronik的技术焊接规范进行操作,避免其他焊接方法导致的质量问题。
    - 清洁与洗涤:生产过程中使用的清洗剂可能会影响线圈绝缘、标记或镀层特性,因此需谨慎选择。
    - 封装:若产品需要封装,应确保封装材料的收缩或膨胀不会影响核心结构,建议封装后进行人工检查。

    5. 兼容性和支持


    - 兼容性:此电感器可与其他电子元器件和设备配合使用,无需特别考虑兼容性问题。
    - 支持与维护:制造商提供详细的文档和技术支持,包括产品变更通知(PCN)及技术咨询。

    6. 常见问题与解决方案


    - 问题1:如何正确处理焊接过程?
    - 解答:严格按照Würth Elektronik的技术焊接规范进行操作,确保焊接质量。
    - 问题2:在高温环境下如何确保其稳定性?
    - 解答:该电感器在-40°C至+125°C的温度范围内工作稳定,但客户仍需进行必要的测试和评估,确保实际应用中的稳定性。

    7. 总结和推荐


    综上所述,WE-HCF SMT High Current Inductor(型号7443641000)是一款集高电流承载能力、宽温度范围适应性、低直流电阻和高可靠性于一身的产品,适用于多种高要求的电子设备。其出色的性能和广泛的适用性使其成为众多工程师和设计师的首选。强烈推荐在需要高电流和高可靠性的电子设备中使用这款产品。

7443641000参数

参数
直流电阻(DCR) 2.4mΩ
额定电流 30A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 37A
自谐振频率(SRF) 13MHz
容差 ±15%
长*宽*高 28.5mm*19.5mm*18.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7443641000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443641000数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443641000 7443641000数据手册

7443641000封装设计

查看详情并下载
Symbol
Footprint
3D Model
