744917143

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 2.45GHz 810mA 36@250MHz 43nH 225mΩ ±2% 0603 贴片安装 1.7mm*1.1mm*1.1mm
供应商型号: 3813063
供应商: 海外现货
标准整包数: 5

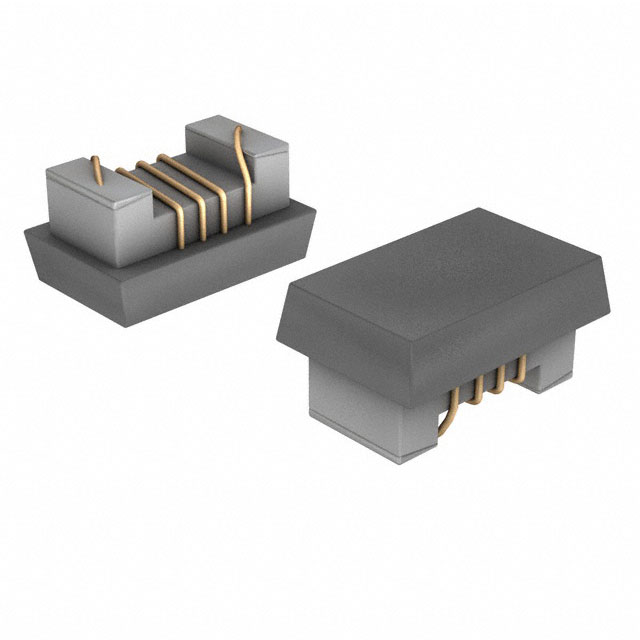

WURTH 贴片电感 744917143

744917143概述


    产品简介


    WE-KI HC SMT高电流线绕陶瓷电感器(型号:744917143)是一款专为通用电子设备设计和开发的电子元件。这款电感器主要用于电源管理和滤波应用,适用于各类消费电子产品、通信设备以及工业控制系统中。由于其高电流承载能力及紧凑尺寸,非常适合用于需要高性能和稳定性的场合。

    技术参数


    - 物理尺寸:
    - 长度:1.1 ± 0.2 mm
    - 宽度:1.7 ± 0.2 mm
    - 厚度:0.38 mm(典型值)
    - 引脚间距:0.9 ± 0.2 mm
    - 引脚长度:0.76 ± 0.1 mm
    - 焊盘间距:0.3 ± 0.1 mm
    - 推荐焊盘图案:1.02 mm(焊盘宽度)、0.64 mm(焊盘长度)
    - 电气特性:
    - 电感量:43 nH(±2%),测试条件:250 MHz
    - Q值:36(最小值),测试条件:250 MHz
    - 直流电阻:0.225 Ω(最大值),测试温度:20 °C
    - 额定电流:810 mA(最大值),温升20 K
    - 自谐振频率:2450 MHz(最小值)
    - 认证:
    - 符合RoHS标准(2011/65/EU 和 2015/863)
    - 符合REACH标准((EC)1907/2006)
    - 无卤素(符合JEDEC JS709B和IEC 61249-2-21)
    - 操作条件:
    - 工作温度范围:-40 °C 至 +125 °C
    - 存储条件(原包装内):温度 < 40 °C,湿度 < 75 % RH
    - 潮湿敏感等级(MSL):1级

    产品特点和优势


    1. 高电流承载能力:能够承受高达810 mA的电流,适合于大功率应用。
    2. 优异的Q值:在高频应用下仍能保持较高的Q值,保证了良好的滤波效果。
    3. 小尺寸:采用0603封装,具有出色的占用空间优势。
    4. 无卤素环保材料:符合国际环保标准,确保了产品的安全性与环境友好性。

    应用案例和使用建议


    1. 典型应用:开关电源、滤波电路、信号调理电路等。
    2. 使用建议:
    - 确保焊接过程中遵循推荐的焊盘图案和焊接温度曲线,以避免因焊接不当导致的产品损坏。
    - 在高湿度环境下使用时,注意防潮措施,以延长使用寿命。
    - 使用刷子清洗PCB板时要小心,避免损坏细小引脚。

    兼容性和支持


    该产品经过严格测试,确保与其他常用电子元件兼容。供应商提供全面的技术支持和售后服务,包括安装指南、使用手册和技术咨询服务。

    常见问题与解决方案


    1. 问题:如何检查电感量是否正常?
    - 解决方法:使用LCR测试仪测量,确保在指定频率下的电感量在规定范围内。

    2. 问题:如何正确存储该产品?
    - 解决方法:将产品存放在干燥、阴凉处,避免阳光直射,且储存时间不应超过12个月。

    总结和推荐


    WE-KI HC SMT高电流线绕陶瓷电感器(型号:744917143)是一款功能强大且性能稳定的电子元件,尤其适合在高电流和高温环境中使用。其优越的电气性能、小尺寸以及环保材料使其成为众多应用领域的理想选择。因此,我们强烈推荐该产品用于需要高性能电感器的应用场景。

744917143参数

参数
额定电流 810mA
Q值 36@250MHz
测试频率 250MHz
电感值 43nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.45GHz
容差 ±2%
直流电阻(DCR) 225mΩ
长*宽*高 1.7mm*1.1mm*1.1mm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744917143厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744917143数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744917143 744917143数据手册

744917143封装设计

查看详情并下载
Symbol
Footprint
3D Model
