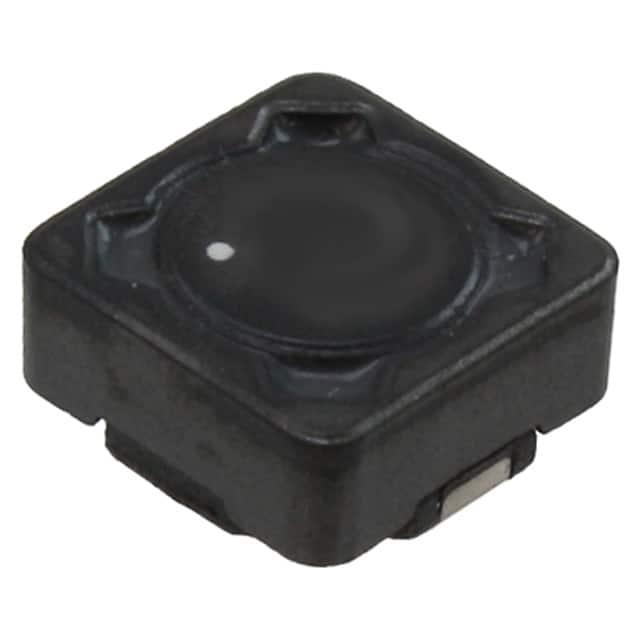

744778920

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 9MHz 760mA 620mA 100μH 790mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 1635976
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744778920

744778920概述

    WE-PD Robust SMT Shielded Power Inductor 技术手册解析

    1. 产品简介


    WE-PD Robust SMT屏蔽功率电感是一种专为通用电子设备设计的高性能电感器。它采用SMT(表面贴装技术)封装,具有坚固耐用的特点,能够提供出色的电磁兼容性(EMC)和功率传输能力。主要功能包括储能、滤波和电路匹配。该产品广泛应用于消费电子、工业控制、通信设备等领域,特别是需要高效率功率处理的场合。

    2. 技术参数


    以下为WE-PD系列电感的关键技术参数:
    - 尺寸:长7.3mm ±0.3mm,宽3.2mm ±0.3mm
    - 电感值:100μH ±20%
    - 额定电流(IR,40K):最大0.62A
    - 性能额定电流(RP,40K):最大0.91A
    - 饱和电流(SAT,10%):典型值0.76A
    - 饱和电流(SAT,30%):典型值0.95A
    - 直流电阻(RDC):典型值585mΩ,最大值790mΩ
    - 自谐振频率(fres):典型值9MHz
    - 工作电压:最大120V
    其他关键参数还包括工作温度范围(-40°C至+125°C)、存储条件(温度<40°C,湿度<75%RH)以及符合环保标准(RoHS、REACH、无卤素)。

    3. 产品特点和优势


    - 屏蔽性能卓越:WE-PD电感具有屏蔽层,有效降低外部磁场干扰,提高电路的抗电磁干扰能力。
    - 高可靠性:通过AEC-Q200认证,适用于严苛的工作环境。
    - 低功耗设计:较低的直流电阻(RDC)减少了电能损耗,提高了整体效率。
    - 广泛的适用性:支持多种主流电气特性,适应多种应用场景。

    4. 应用案例和使用建议


    WE-PD系列电感非常适合用于DC/DC转换器、LED驱动器和电源模块等应用场景。具体使用建议包括:
    - 确保焊点良好焊接,避免使用强刷洗工艺以保护线圈绝缘。
    - 在高功率场景下,尽量增大PCB铜箔面积以提升散热效果。
    - 根据实际电路需求选择合适的电感值和电流等级。

    5. 兼容性和支持


    该产品完全符合国际包装标准(IEC 60286-3:2013),确保良好的运输和储存稳定性。Würth Elektronik提供详尽的技术支持和售后服务,包括产品可靠性报告和在线技术支持。

    6. 常见问题与解决方案


    以下列举部分常见的使用问题及解决方法:
    - Q: 为什么焊接后电感性能下降?
    A: 可能是焊点未达标,建议使用指定的回流焊曲线并检查焊料品质。
    - Q: 如何避免电感线圈损坏?
    A: 避免使用刷子清洁PCB,并确保焊接过程不会对电感施加过度压力。

    7. 总结和推荐


    综上所述,WE-PD Robust SMT屏蔽功率电感以其优良的屏蔽性能、高可靠性和广泛应用前景成为电子设备的理想选择。强烈推荐在需要高效功率管理和优异电磁兼容性的场景中使用此产品。若需更高安全性和可靠性,建议提前联系Würth Elektronik进行专业评估。
    最终评分:9/10
    推荐指数:★★★★★

744778920参数

参数
直流电阻(DCR) 790mΩ
额定电流 620mA
Q值 -
测试频率 1KHz
电感值 100μH
饱和电流(LSAT) 760mA
自谐振频率(SRF) 9MHz
容差 ±20%
长*宽*高 7.3mm*7.3mm*3.5mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
