744774022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 54MHz 8.2A 4.6A 2.2μH 41mΩ ±20% 5848 标准安装,贴片安装 5.8mm*5.2mm*4.85mm
供应商型号: 1636011
供应商: 海外现货
标准整包数: 1

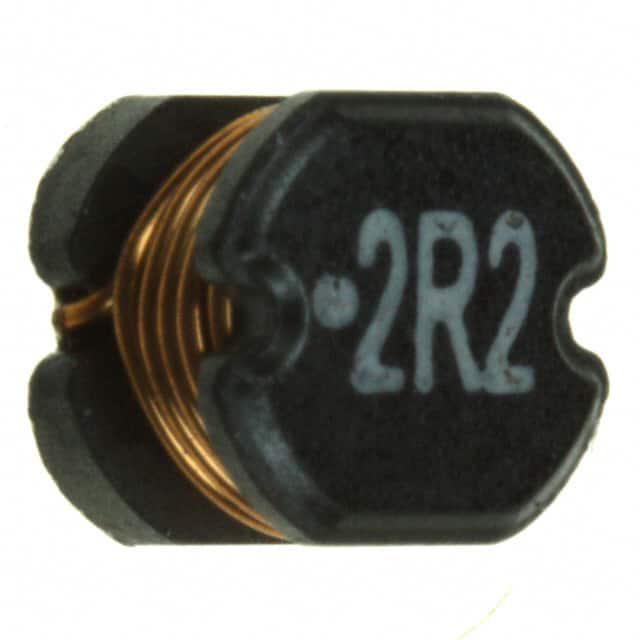

WURTH 贴片电感 744774022

744774022概述

    WE-PD2 SMT Power Inductor 技术手册解析

    产品简介


    WE-PD2 是由 Würth Elektronik eiSos 推出的一款表面贴装(SMT)功率电感器,专为一般电子设备设计开发。这类电感器主要应用于电源管理、滤波电路、储能及信号处理等领域。其结构紧凑且具有高效率的特点,适用于通信设备、消费类电子产品以及工业自动化设备。

    技术参数


    | 参数名称 | 参数值 | 单位 | 公差范围 |
    ||
    | 尺寸 | 5.8 x 5.2 mm² ±0.3 mm |
    | 感应量 (L) | 2.2 µH ±20% |
    | 额定电流 (IR) | 4.6 A | 最大
    | 饱和电流 (ISAT) | 8.2 A ±10% |
    | 直流电阻 (RDC) | 0.026 Ω | 典型
    | 自谐振频率 (fres)| 54 MHz
    | 环境温度范围 | -40 至 +85 °C
    | 储存条件湿度 | < 75% RH

    产品特点和优势


    1. 高效能:WE-PD2 采用优质磁性材料,确保了低损耗和高效率。
    2. 可靠性强:通过 RoHS 和 REACH 认证,符合环保要求,适合长期使用。
    3. 适应性强:宽广的工作温度范围使其能够在恶劣环境下正常工作。
    4. 稳定性好:自谐振频率较高,有助于提高系统的稳定性和抗干扰能力。

    应用案例和使用建议


    典型应用场景包括开关电源、DC-DC 转换器、滤波器等。对于需要高精度和稳定性的地方,建议使用此款电感器。为了最大化性能表现,在组装时应注意焊接温度曲线,并确保焊接过程符合制造商的技术要求。

    兼容性和支持


    WE-PD2 与市场上主流的 PCB 设计工具兼容良好。同时,Würth Elektronik 提供了详尽的技术文档和支持服务,包括样品测试和技术咨询,帮助客户快速实现产品集成。

    常见问题与解决方案


    1. 问:焊接后发现焊接点不牢固怎么办?
    - 答:检查焊接温度曲线是否正确;若仍存在问题,则需更换新的电感器重新焊接。
    2. 问:长时间储存后发现焊锡不良如何处理?
    - 答:将电感器置于推荐的储存条件下,并重新检测其电气性能。

    总结和推荐


    综上所述,WE-PD2 SMT Power Inductor 是一款性能卓越、可靠性高的电感器,特别适合于对效率和稳定性有严格要求的应用场合。鉴于其广泛的应用领域及其提供的全面支持,我们强烈推荐将其作为首选解决方案之一。如果您正在寻找能够满足复杂电路需求的高质量电感器,那么 WE-PD2 绝对是一个值得考虑的选择。

744774022参数

参数
测试频率 10KHz
电感值 2.2μH
饱和电流(LSAT) 8.2A
自谐振频率(SRF) 54MHz
容差 ±20%
直流电阻(DCR) 41mΩ
额定电流 4.6A
Q值 -
长*宽*高 5.8mm*5.2mm*4.85mm
通用封装 5848
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744774022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744774022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744774022 744774022数据手册

744774022封装设计

查看详情并下载
Symbol
Footprint
3D Model
