7447779118

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 19MHz 2.05A 1.5A 18μH 91mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*4.5mm
供应商型号: 2082708
供应商: 海外现货
标准整包数: 1

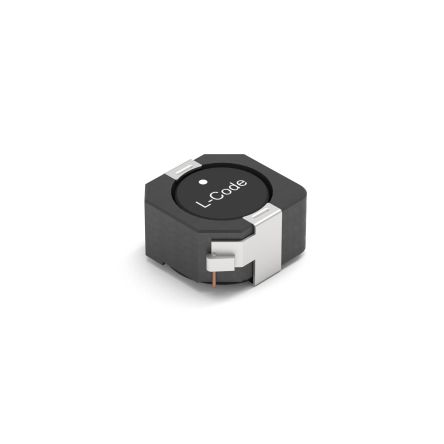

WURTH 贴片电感 7447779118

7447779118概述

    WE-PD Robust SMT Shielded Power Inductor

    产品简介


    WE-PD Robust SMT Shielded Power Inductor 是一款专为通用电子设备设计的表面贴装电感器。这款电感器具备高可靠性和稳定性,适用于多种应用场景,如电源管理、滤波器和信号耦合等。尽管它经过严格的设计与制造,但并不适用于需要更高安全标准和可靠性标准的设备,尤其是在直接损坏或人身伤害可能发生的情况下。

    技术参数


    以下是 WE-PD Robust SMT Shielded Power Inductor 的主要技术规格:
    - 尺寸:长 7.3 mm ±0.3 mm,宽 4.5 mm,高 7.3 mm ±0.3 mm,引脚间距 1.5 mm。
    - 电感量:18 µH(公差 ±20%)。
    - 额定电流:1.5 A(在 ΔT = 40 K 条件下)。
    - 饱和电流:2.05 A(|ΔL/L| < 10%)。
    - 直流电阻:80 mΩ(典型值),最大 91 mΩ。
    - 自谐振频率:19 MHz(典型值)。
    - 工作电压:120 V。
    - 认证:符合 RoHS(2011/65/EU&2015/863)、REACH((EC)1907/2006)和无卤素标准(JEDEC 709B)。

    产品特点和优势


    WE-PD Robust SMT Shielded Power Inductor 具备以下显著特点:
    - 高可靠性:采用先进的屏蔽技术,提供优异的电磁干扰防护能力。
    - 高性能:能够承受较高的额定电流和饱和电流,保证稳定的电气性能。
    - 高效率:低直流电阻确保高效的能量转换。
    - 小体积:紧凑的设计使其适合空间有限的应用场合。
    - 环保材料:符合多项环保标准,确保产品对环境友好。

    应用案例和使用建议


    WE-PD Robust SMT Shielded Power Inductor 广泛应用于各种电子设备中,例如:
    - 开关电源:提供稳定可靠的电流控制,提高电源转换效率。
    - 滤波电路:有效抑制高频噪声,提升系统整体性能。
    - 信号耦合:用于信号传输时的阻抗匹配,减少信号衰减。
    使用建议:
    - 正确选择焊接温度曲线:确保焊接过程符合规范,避免因温度过高导致损坏。
    - 注意存放条件:避免长时间暴露于高温或潮湿环境中,以免影响产品性能。

    兼容性和支持


    - 兼容性:这款电感器与其他标准表面贴装工艺兼容,易于集成到现有电路中。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和专业支持,帮助客户顺利完成产品设计与验证。

    常见问题与解决方案


    1. 问题:电感器的温度限制是什么?
    - 解决方案:组件温度不应超过 +125 °C,建议工作温度范围为 -40°C 至 +125°C。
    2. 问题:存储条件有哪些注意事项?
    - 解决方案:应将产品存放在低于 40°C 且相对湿度低于 75% 的环境中。存储期限不应超过 12 个月。
    3. 问题:如何正确焊接?
    - 解决方案:必须按照 Würth Elektronik eiSos GmbH & Co. KG 提供的焊接规格进行操作,以确保最佳焊接效果。

    总结和推荐


    WE-PD Robust SMT Shielded Power Inductor 是一款性能卓越、适应广泛的应用电感器。它凭借其高可靠性、高效能和紧凑设计,在众多应用场景中展现出色表现。对于寻求高效、可靠电源解决方案的工程师来说,这是一款值得考虑的优秀产品。综上所述,我们强烈推荐 WE-PD Robust SMT Shielded Power Inductor 作为您的首选产品。

7447779118参数

参数
直流电阻(DCR) 91mΩ
额定电流 1.5A
Q值 -
测试频率 1KHz
电感值 18μH
饱和电流(LSAT) 2.05A
自谐振频率(SRF) 19MHz
容差 ±20%
长*宽*高 7.3mm*7.3mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447779118厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447779118数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447779118 7447779118数据手册

7447779118封装设计

查看详情并下载
Symbol
Footprint
3D Model
