首页  >  产品百科  >  744373965033

744373965033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 20.3MHz 32A 12.2A 3.3μH 6.8mΩ ±20% 1365 标准安装,贴片安装 14mm*12.8mm*6.5mm
供应商型号: 3517133
供应商: 海外现货
标准整包数: 1

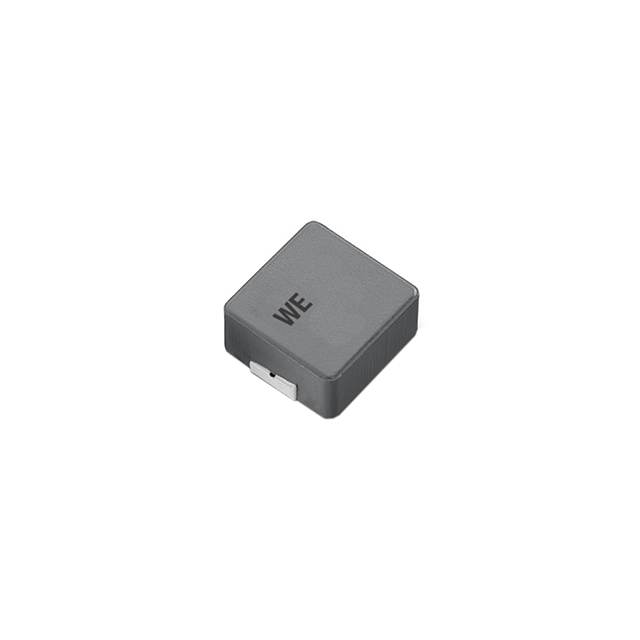

WURTH 贴片电感 744373965033

744373965033概述

    WE-LHMI SMT Power Inductor 技术手册

    1. 产品简介


    WE-LHMI SMT Power Inductor(产品编号:744373965033)是一种专为通用电子设备设计和开发的表面贴装功率电感器。它适用于广泛的电子设备,包括消费电子、工业控制和通信设备等。

    2. 技术参数


    - 尺寸(单位:毫米)
    - 长:13.5 ± 0.5
    - 宽:12.5 ± 0.3
    - 高:6.2 ± 0.3
    - 标称值(单位:微亨)
    - 电感量(L):3.3 µH ± 20%
    - 电气特性
    - 额定电流(IR,40K):12.2 A max.
    - 性能额定电流(IRP,40K):16.2 A max.
    - 饱和电流(ISAT,10%):20.3 A typ.
    - 直流电阻(RDC):5.7 mΩ typ.
    - 自共振频率(fres):20.3 MHz typ.
    - 工作环境
    - 工作温度:-40°C 至 +125°C
    - 存储条件:< 40°C,< 75% RH
    - 认证
    - RoHS 合规
    - REACH 合规
    - 无卤素合规

    3. 产品特点和优势


    - 高电流承载能力:可承受高达16.2 A的电流,适用于高功率需求的应用。
    - 低直流电阻:典型值为5.7 mΩ,有助于减少功耗并提高效率。
    - 高饱和电流:在10% ΔL/L 的条件下,典型饱和电流可达20.3 A。
    - 符合国际标准:满足RoHS、REACH和无卤素要求,适用于环保应用。

    4. 应用案例和使用建议


    - 应用案例:可用于开关电源、滤波电路和EMI抑制等场合。例如,在高频开关电源中,WE-LHMI SMT Power Inductor 可以有效抑制电磁干扰。
    - 使用建议:
    - 在设计电路时,应考虑PCB布局对热效应的影响,确保组件不会过热。
    - 使用合适的焊接工艺,确保焊接质量,避免因焊接不良导致的功能失效。
    - 在清洗过程中,避免使用刷子,以防损坏细小的导线。

    5. 兼容性和支持


    - 兼容性:与常见的PCB制造材料兼容,适合广泛的应用。
    - 技术支持:由Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1:产品使用过程中发热异常。
    - 解决方案:检查焊接质量和PCB布局,确保散热良好。
    - 问题2:电路中出现电磁干扰。
    - 解决方案:使用更高级别的屏蔽措施,或者选择更高频段的滤波器。

    7. 总结和推荐


    综上所述,WE-LHMI SMT Power Inductor 是一款高效能的表面贴装功率电感器,具有优良的电气特性和可靠性。它特别适用于需要高电流承载能力和良好散热性能的应用场合。我们强烈推荐在设计需要高可靠性的电子设备时选用此产品。

744373965033参数

参数
容差 ±20%
直流电阻(DCR) 6.8mΩ
额定电流 12.2A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 32A
自谐振频率(SRF) 20.3MHz
长*宽*高 14mm*12.8mm*6.5mm
通用封装 1365
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744373965033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373965033数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373965033 744373965033数据手册

744373965033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.9479
10+ ¥ 19.3366
50+ ¥ 18.0475
100+ ¥ 17.7252
200+ ¥ 17.7252
500+ ¥ 17.4029
2500+ ¥ 17.4029
5000+ ¥ 17.4029
库存: 555
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.94
