首页  >  产品百科  >  7445530

7445530

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 2.2MHz 100mA 70mA 1mH 13.8Ω ±20% SMD,6.6X4.5MM 贴片安装 6.6mm*4.45mm*4.45mm
供应商型号: 1636126
供应商: 海外现货
标准整包数: 1

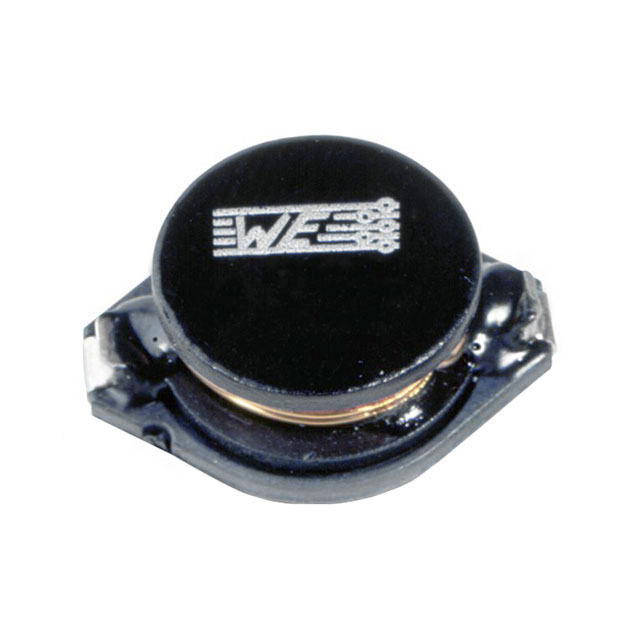

WURTH 贴片电感 7445530

7445530概述

    WE-PD4 SMT Power Inductor 技术手册

    产品简介


    WE-PD4 SMT Power Inductor(型号:7445530)是一款表面贴装功率电感器,专为一般电子设备设计。该产品具有高稳定性、低损耗的特点,适用于广泛的电子应用,包括电源管理、通信设备、汽车电子和工业自动化等领域。它的设计使得它能够在高频环境中保持出色的性能表现。

    技术参数


    以下是WE-PD4 SMT Power Inductor的关键技术参数:
    - 尺寸:1.27 mm(参考值),4.32 mm(参考值),1.0 mm(参考值),3.05 mm(最大值),6.6 mm(最大值),2.92 mm(最大值),4.45 mm(最大值)
    - 推荐焊盘图案:长度 3.6 mm,宽度 4.1 mm,间距 1.4 mm,总长 6.9 mm
    - 标称电感值:1000 μH(±20%)
    - 额定电流:0.07 A(最大)
    - 饱和电流:0.1 A(典型)
    - 直流电阻:11.5 Ω(典型),13.8 Ω(最大)
    - 自谐振频率:2.2 MHz(典型)
    - 工作电压:120 V DC(最大)
    - 认证:符合RoHS指令,REACH法规,无卤素标准
    - 工作温度范围:存储条件 -40°C 到 +125°C

    产品特点和优势


    1. 高可靠性:通过RoHS认证,确保环保且无有害物质。
    2. 宽温适应性:可在极端环境下正常工作,满足多种应用需求。
    3. 高性能:高精度电感值和低损耗设计,提升系统效率。
    4. 易于焊接:适合表面贴装技术(SMT),方便集成到PCB上。
    5. 高兼容性:广泛适用于各种电路板设计。

    应用案例和使用建议


    - 电源管理:用于直流转换器、滤波器等电路中,提供稳定电流。
    - 通信设备:用于信号处理,改善通信质量。
    - 汽车电子:在车载电源管理系统中作为关键组件,确保车辆电子系统的稳定运行。
    使用建议:
    - 热管理:考虑到温度上升,建议在PCB设计时考虑良好的散热设计。
    - 电路保护:在高压环境下,使用时需注意过载保护。

    兼容性和支持


    - 兼容性:适用于SMT生产流程,与大多数PCB制造工艺兼容。
    - 技术支持:提供产品生命周期管理,用户可以联系销售工程师获取最新资料和技术支持。

    常见问题与解决方案


    1. 温度过高导致损坏:解决方案是优化散热设计,增加散热片。
    2. 焊接不良:严格按照推荐的焊接参数进行操作,避免使用强力清洗剂。
    3. 电感值不稳定:检查安装位置,确保焊点牢固。

    总结和推荐


    综上所述,WE-PD4 SMT Power Inductor凭借其高可靠性、宽温度适应性和高性能,非常适合于需要稳定电流的电子设备中。虽然该产品适用于一般电子设备,但在特殊应用场合,用户需遵循相关规范进行设计和测试。我们强烈推荐在适合的应用环境中采用这款产品,以实现最佳性能和可靠性。
    如果您对这款产品有任何疑问或需要进一步的信息,建议直接联系制造商Würth Elektronik eiSos GmbH & Co. KG获取专业的支持和服务。

7445530参数

参数
Q值 -
测试频率 100KHz
电感值 1mH
饱和电流(LSAT) 100mA
自谐振频率(SRF) 2.2MHz
容差 ±20%
直流电阻(DCR) 13.8Ω
额定电流 70mA
长*宽*高 6.6mm*4.45mm*4.45mm
通用封装 SMD,6.6X4.5MM
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

7445530厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7445530数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7445530 7445530数据手册

7445530封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.0573
10+ ¥ 13.899
50+ ¥ 12.9724
100+ ¥ 12.9724
200+ ¥ 12.7408
500+ ¥ 12.5091
2500+ ¥ 12.5091
5000+ ¥ 12.5091
库存: 29
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.05
