744774122

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 16MHz 1.53A 1.28A 22μH 180mΩ ±20% 5848 标准安装,贴片安装 5.8mm*5.2mm*4.85mm
供应商型号: 744774122
供应商: 云汉优选
标准整包数: 1
WURTH 贴片电感 744774122

744774122概述


    产品简介


    WE-PD2 SMT Power Inductor 是一款适用于一般电子设备的表面贴装功率电感器。其主要功能是存储能量并在电路中提供电感效应。这种电感器广泛应用于电源管理、滤波器、直流转换器、通信设备等领域。

    技术参数


    - 尺寸:长度2mm(参考值),宽度5.2mm ± 0.3mm,高度4.5mm ± 0.35mm

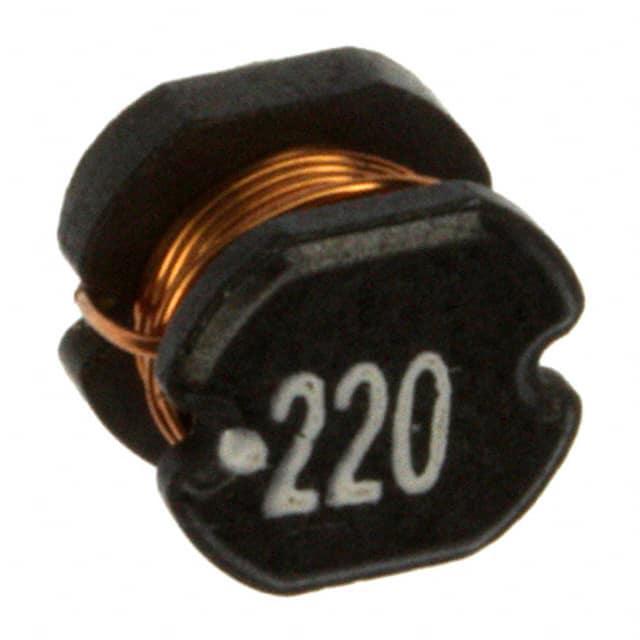

    - 产品标记:起点绕线标记,电感代码标记为220
    - 推荐焊盘图案:长度1.7mm(参考值),宽度6.0mm ± 0.3mm,高度5.5mm ± 0.3mm
    - 电气特性:
    - 标称电感:22µH,公差±20%
    - 额定电流:1.28A(最大值),温升ΔT=40K
    - 饱和电流:1.53A(典型值),当ΔL/L < 10%
    - 直流电阻:0.109Ω(典型值),0.18Ω(最大值)
    - 自谐振频率:16MHz(典型值)
    - 认证:
    - RoHS合规
    - REACH合规
    - 无卤素材料
    - 工作条件:
    - 环境温度:-40°C 至 +85°C
    - 操作温度:-40°C 至 +125°C
    - 存储条件:<40°C,<75%RH

    产品特点和优势


    1. 高可靠性:符合RoHS、REACH及无卤素标准,确保长期稳定可靠。
    2. 大电流承载能力:额定电流可达1.28A,饱和电流可达1.53A,适用于高电流需求的场合。
    3. 低功耗:低直流电阻(0.109Ω典型值),有助于减少功耗。
    4. 宽工作温度范围:可在极端环境下正常工作,从-40°C到+125°C。
    5. 高自谐振频率:自谐振频率为16MHz,适合高频应用。

    应用案例和使用建议


    应用案例:这款电感器广泛应用于各种电源管理和滤波应用,如直流转换器、逆变器、开关电源等。
    使用建议:
    1. 焊接时注意事项:请务必遵循制造商的焊接工艺规范,以避免因不正确的焊接方式导致损坏。
    2. 存放和运输:应在规定的温度和湿度范围内存放,最长存放时间不应超过12个月。
    3. 清洁处理:清洗过程中应避免使用含有腐蚀性的化学溶剂,以免损坏线圈绝缘层。

    兼容性和支持


    1. 兼容性:可与多种电子设备和组件无缝集成。
    2. 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持文档,用户可通过官方网站获取更多支持。

    常见问题与解决方案


    1. 问题:焊接过程中出现空焊。
    - 解决方案:确保焊接温度和时间符合规定的焊接曲线,同时检查是否有足够的焊料覆盖。
    2. 问题:电感器在高温环境下表现不佳。
    - 解决方案:确保操作环境温度不超过125°C,避免过热导致损坏。
    3. 问题:电感器耐压不足。
    - 解决方案:检查电感器是否在额定电压范围内使用,避免超过额定值。

    总结和推荐


    WE-PD2 SMT Power Inductor 作为一款高性能的表面贴装功率电感器,具备高可靠性、低功耗和宽工作温度范围等特点,适用于多种应用场景。其卓越的性能和可靠的品质使其成为市场上值得信赖的选择。建议在设计电源管理系统和滤波电路时优先考虑使用此产品。

744774122参数

参数
测试频率 10KHz
电感值 22μH
饱和电流(LSAT) 1.53A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 180mΩ
额定电流 1.28A
Q值 -
长*宽*高 5.8mm*5.2mm*4.85mm
通用封装 5848
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744774122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744774122数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744774122 744774122数据手册

744774122封装设计

查看详情并下载
Symbol
Footprint
3D Model
