768775322

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 1.6MHz 200mA 150mA 2.2mH 7.2Ω ±10% 7850 标准安装,贴片安装 7.8mm*7mm*5.5mm
供应商型号: 1869786
供应商: 海外现货
标准整包数: 1

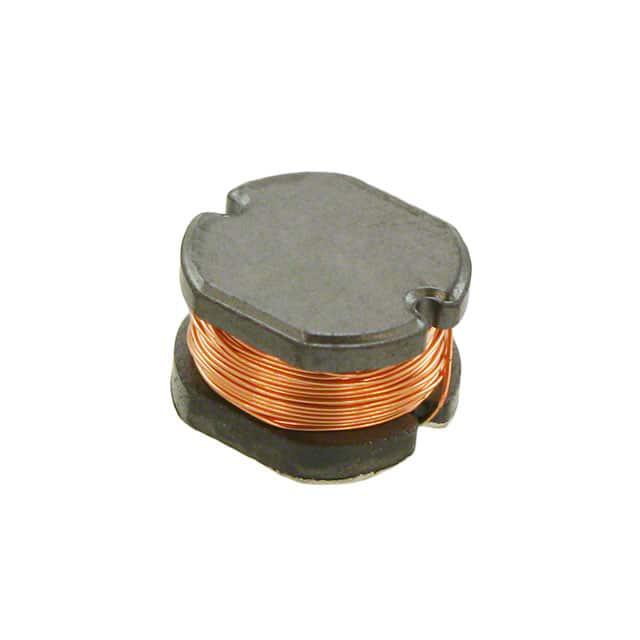

WURTH 贴片电感 768775322

768775322概述

    WE-PD2 HV SMT Power Inductor (High Voltage) 技术手册

    产品简介


    WE-PD2 HV 是一款专为通用电子设备设计的表面贴装型功率电感器(高压)。它适用于多种电子电路中,能够有效管理电流并抑制电磁干扰。这款电感器主要功能包括储能、滤波及信号传输,广泛应用于工业控制、通信设备、电源管理系统等领域。

    技术参数


    以下是WE-PD2 HV的主要技术规格:
    | 参数 | 值 | 单位 | 公差范围 |
    ||
    | 尺寸(长 x 宽 x 高) | 7.0 x 7.8 x 7.0 | mm | ±0.3 mm |
    | 尺寸(引脚间距) | 3.0 | mm | ±0.45 mm |
    | 尺寸(其他参数) | 4.9 | mm | ±0.5 mm |
    | 标称电感值 | 2200 | µH | ±10% |
    | 额定电流(ΔT=40K) | 0.15 | A | 最大值 |
    | 饱和电流(ΔL/L < 10%) | 0.2 | A | 典型值 |
    | 直流电阻(典型值) | 6 | Ω | 典型值 |
    | 直流电阻(最大值) | 7.2 | Ω | 最大值 |
    | 自谐振频率 | 1.6 | MHz | 典型值 |
    | 工作温度范围 | -40 至 +125 | °C
    | 环境温度范围 | -40 至 +85 | °C
    | RoHS合规性 | 符合 | -
    | REACH合规性 | 符合或声明 | -

    产品特点和优势


    1. 高可靠性:采用高品质材料和先进的制造工艺,确保产品具有优异的电气性能和稳定性。
    2. 高压兼容性:额定工作电压高,适合高压应用场合。
    3. 紧凑设计:体积小巧,便于安装于空间有限的设备中。
    4. 低损耗特性:低直流电阻设计可减少能量损失,提升效率。
    5. 良好的热稳定性:在高温环境下仍能保持稳定的性能表现。

    应用案例和使用建议


    1. 工业控制设备:可用于电机驱动器中的储能电感。
    2. 通信模块:适合作为射频模块中的滤波电感。
    3. 电源系统:适用于DC-DC转换器,提供高效的电流管理。
    使用建议:
    - 在设计电路时,需根据实际需求选择合适的额定电流值,避免超出产品标称值导致性能下降。
    - 安装时应避免强烈震动或冲击,以免损坏内部结构。
    - 如需焊接,务必遵循制造商提供的回流焊曲线,以保证焊接质量。

    兼容性和支持


    WE-PD2 HV 电感器与主流的表面贴装生产设备兼容,支持批量生产。Würth Elektronik eiSos 提供全面的技术支持和售后服务,包括产品选型指导、现场技术支持以及长期库存保障。

    常见问题与解决方案


    1. 问题:焊接后发现电感器无法正常工作。
    - 解决方案:检查焊接温度是否符合规范,确认焊点是否存在虚焊现象。必要时重新焊接。
    2. 问题:长时间存储后发现焊锡性能变差。
    - 解决方案:建议存储时间不超过12个月,并确保存储条件满足标准要求。
    3. 问题:使用过程中出现发热异常。
    - 解决方案:检查是否超过额定电流值,适当降低负载或将电感器置于通风良好的位置散热。

    总结和推荐


    WE-PD2 HV SMT Power Inductor是一款高性能的表面贴装功率电感器,具备高可靠性和广泛的适用性。其紧凑的设计、卓越的电气性能以及良好的成本效益使其成为众多电子设备的理想选择。我们高度推荐此产品用于需要高效电流管理和低损耗特性的应用场景。
    如需进一步了解或订购,请联系 Würth Elektronik eiSos 的销售团队或访问官方网站获取更多信息。
    官网链接: [www.we-online.com](http://www.we-online.com)
    联系方式: Tel. +49 (0) 79 42 945 - 0
    邮箱: eiSos@we-online.com
    通过这篇技术手册,您可以全面了解 WE-PD2 HV 的技术细节和应用场景,助您快速实现高效且可靠的电路设计!

768775322参数

参数
电感值 2.2mH
饱和电流(LSAT) 200mA
自谐振频率(SRF) 1.6MHz
容差 ±10%
直流电阻(DCR) 7.2Ω
额定电流 150mA
Q值 -
测试频率 100KHz
长*宽*高 7.8mm*7mm*5.5mm
通用封装 7850
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

768775322厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

768775322数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 768775322 768775322数据手册

768775322封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.0573
10+ ¥ 13.899
50+ ¥ 12.9724
100+ ¥ 12.9724
200+ ¥ 12.7408
500+ ¥ 12.5091
2500+ ¥ 12.5091
5000+ ¥ 12.5091
库存: 139
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.05
