7687709102

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 1.2MHz 900mA 720mA 1mH 1.4Ω ±20% 1210 标准安装,贴片安装 12mm*12mm*10.5mm
供应商型号: 2336062
供应商: 海外现货
标准整包数: 1

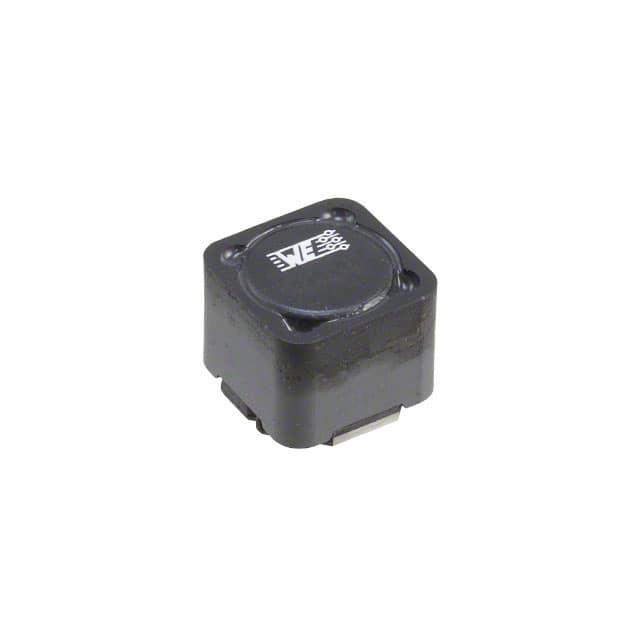

WURTH 贴片电感 7687709102

7687709102概述


    产品简介


    产品类型和功能
    本文介绍的产品是Würth Elektronik eiSos GmbH & Co. KG公司的WE-PD HV SMT Power Inductor(高电压表面贴装功率电感)。该产品设计用于通用电子设备,具有高电压承受能力,能够提供稳定的电感性能和电流承载能力。
    应用领域
    该产品适用于各种需要高电压和稳定电感性能的场合,如电源转换、滤波器电路和其他电力电子产品。由于其耐受高压的能力,非常适合用于需要更高安全性和可靠性的应用场合。

    技术参数


    物理尺寸
    - 长度:12.0 ± 0.5 mm
    - 宽度:12.0 ± 0.5 mm
    - 最大高度:10.5 mm
    - 引脚间距:7.5 ± 0.3 mm
    - 引脚直径:5.0 ± 0.2 mm
    电气特性
    - 标称电感:1000 µH ± 20%
    - 额定电流:在ΔT = 40 K时为0.72 A最大值
    - 饱和电流:在|ΔL/L| < 10%时为0.9 A典型值
    - 直流电阻:20 °C时典型值为1200 mΩ,最大值为1400 mΩ
    - 自谐振频率:1.2 MHz 典型值
    - 额定工作电压:400 V最大值
    - 包装要求:符合IEC 60286-3:2013标准
    工作环境
    - 存储条件:温度低于40 °C,湿度低于75 % RH
    - 环境温度范围:-40 至 +85 °C
    - 工作温度范围:-40 至 +125 °C

    产品特点和优势


    独特功能和优势
    - 高电感值:标称电感值为1000 µH,满足高电感需求。
    - 大电流承载能力:额定电流可达0.72 A,在ΔT = 40 K条件下。
    - 高可靠性:符合RoHS和REACH认证,无卤素,适合环保要求高的应用。
    - 温度适应性强:能够在广泛的温度范围内正常工作。
    - 高耐压:最高可承受400 V电压。

    应用案例和使用建议


    使用场景
    - 电源转换器:在电源转换器中使用,提供稳定的电感值和电流承载能力。
    - 滤波器电路:在需要高电感和稳定性能的滤波器电路中使用。
    使用建议
    - 在焊接过程中必须遵循Würth Elektronik的技术焊接规范,以保证焊接质量和产品可靠性。
    - 储存时间不应超过12个月,否则可能导致终端腐蚀和焊点不良。
    - 在进行清洗和洗涤时,应避免使用刷子,以免损坏细小的电线。

    兼容性和支持


    兼容性
    - 该产品已通过相关国际标准认证,确保了与其他电子元器件的兼容性。
    支持信息
    - Würth Elektronik提供了详细的用户指南和技术支持服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    常见问题
    - 问题1:焊接时出现焊点不良
    - 问题2:长时间储存后焊点不良
    解决方案
    - 问题1解决方案:严格按照规定的焊接曲线进行焊接,避免违反技术规格。
    - 问题2解决方案:在储存期内及时使用产品,最长不超过12个月。

    总结和推荐


    综合评估
    WE-PD HV SMT Power Inductor是一款高性能、高可靠性的电感器,特别适合于高电压、高电流的电力电子产品。它的高电感值和优良的电气特性使其在电源转换和滤波器电路中表现出色。此外,其符合RoHS和REACH认证,确保了产品的环保性和安全性。
    推荐意见
    强烈推荐使用WE-PD HV SMT Power Inductor,特别是在需要高电感值和高可靠性的地方。虽然需要严格遵守焊接和储存条件,但其优秀的性能和全面的支持使它成为许多电子设备的理想选择。

7687709102参数

参数
饱和电流(LSAT) 900mA
自谐振频率(SRF) 1.2MHz
容差 ±20%
直流电阻(DCR) 1.4Ω
额定电流 720mA
Q值 -
测试频率 100KHz
电感值 1mH
长*宽*高 12mm*12mm*10.5mm
通用封装 1210
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7687709102厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7687709102数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7687709102 7687709102数据手册

7687709102封装设计

查看详情并下载
Symbol
Footprint
3D Model
