74404041101

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 10MHz 350mA 430mA 100μH 1.697Ω ±20% 1515 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: 2894645
供应商: 海外现货
标准整包数: 10

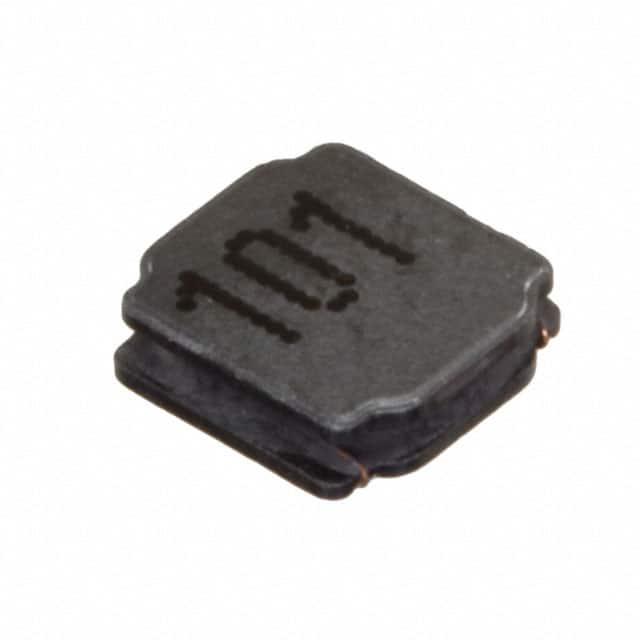

WURTH 贴片电感 74404041101

74404041101概述

    WE-LQS SMT Power Inductor 技术手册解析

    产品简介


    WE-LQS SMT Power Inductor(74404041101)是一款适用于通用电子设备的小型表面贴装功率电感器。它主要用作电路中的能量存储和滤波组件,广泛应用于通信设备、消费电子、工业控制等领域。此电感器设计旨在满足一般电子设备的需求,而不适合用于安全标准要求极高的特殊应用场合。

    技术参数


    - 尺寸:[mm]
    - 长度:4.0 ±0.2
    - 宽度:3.7 ±0.2
    - 高度:0.95 ±0.1
    - 引脚间距:4.0 ±0.2
    - 引脚宽度:3.3 ±0.2
    - 最大高度:1.2
    - 标称值:
    - 电感量:100 μH ±20%
    - 额定电流:0.43 A (ΔT = 40 K)
    - 饱和电流:0.35 A (ΔL/L < 30%)
    - 直流电阻:1697 mΩ ±20%
    - 自谐振频率:10 MHz
    - 工作环境:
    - 环境温度:-40°C 至 +85°C
    - 储存条件:<40°C;<75%RH
    - 焊接温度:260°C
    - 认证:
    - RoHS认证:符合
    - REACH认证:符合
    - 卤素免费认证:符合JEDEC JS709B 和IEC 61249-2-21

    产品特点和优势


    - 高稳定性:低直流电阻和良好的额定电流保证了稳定的电力供应。
    - 优异的热性能:最大温升40K,确保在高负载下仍能保持稳定运行。
    - 自谐振频率高:高频环境下仍能有效过滤干扰信号。
    - 高可靠性:符合多项国际认证,确保产品在各种环境下的稳定性和安全性。

    应用案例和使用建议


    - 应用案例:在电源转换模块中作为滤波电感,用于降低噪声和提高输出稳定性。
    - 使用建议:使用前请仔细阅读手册中的焊接规范,避免不合规操作导致的产品损坏。焊接过程中应遵循推荐的回流焊曲线以确保最佳焊接效果。在清洁过程中,建议使用无刷清洗剂,避免对电感器造成物理损伤。

    兼容性和支持


    - 兼容性:可与大多数SMT生产线兼容,但需要确保焊接温度和过程符合制造商推荐的标准。
    - 支持服务:制造商提供详尽的技术支持文档和热线服务,确保客户在使用过程中得到充分指导。

    常见问题与解决方案


    - Q1:电感器如何确定正确的焊接温度?
    - A1:参照制造商提供的回流焊曲线进行焊接,确保焊接温度不超过260°C。
    - Q2:如何避免在运输过程中损坏电感器?
    - A2:建议采用防震包装,避免产品受到剧烈冲击。搬运时应轻拿轻放。
    - Q3:电感器的最大储存时间是多少?
    - A3:建议产品储存时间不超过12个月,超过此时间的产品可能因端子老化导致焊接不良。

    总结和推荐


    WE-LQS SMT Power Inductor 以其卓越的性能和广泛的适用性,在通用电子设备中表现出色。对于需要高可靠性的应用,尽管该产品不适合直接用于极端安全要求的场合,但它依然是一个值得信赖的选择。如果你正在寻找一款适合一般用途的电感器,WE-LQS SMT Power Inductor 是一个值得考虑的好选择。

74404041101参数

参数
容差 ±20%
直流电阻(DCR) 1.697Ω
额定电流 430mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 350mA
自谐振频率(SRF) 10MHz
长*宽*高 4mm*4mm*1.2mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74404041101厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404041101数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404041101 74404041101数据手册

74404041101封装设计

查看详情并下载
Symbol
Footprint
3D Model
