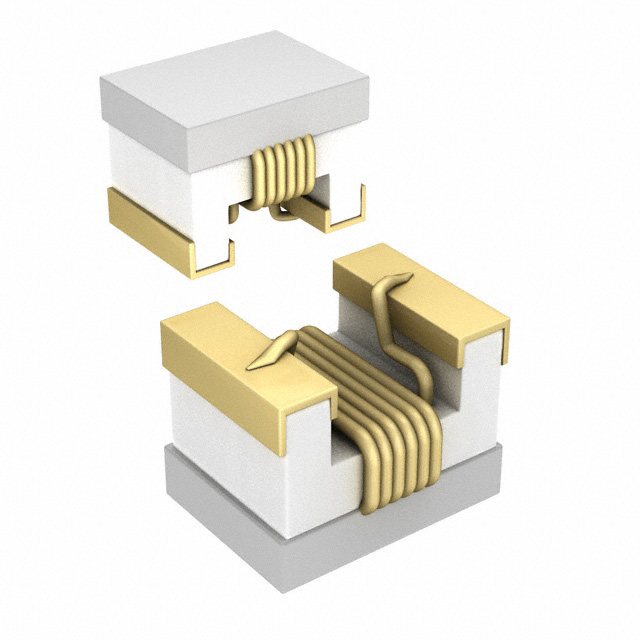

744760315C

产品分类: 贴片电感
厂牌: WURTH
产品描述: 7.9MHz 200MHz 130mA 20@25MHz 1.5μH 5.3Ω ±5% 0805 标准安装,贴片安装 2.29mm*1.7mm*1.48mm
供应商型号: 732-1804-1-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 744760315C

744760315C概述

    高频陶瓷SMD电感器技术手册

    1. 产品简介


    本文介绍了Würth Elektronik eiSos GmbH与Co. KG公司的高频陶瓷SMD电感器(型号:WE-KI 744760315C)。这种电感器采用0805C封装,具有低DC电阻和高自谐振频率的特点。它们广泛应用于各种电子设备中,特别是在需要高性能的场合,如通信系统、电源管理、汽车控制等领域。

    2. 技术参数


    - 机械尺寸:
    - A: 2.28±0.2 mm
    - B: 1.70±0.2 mm
    - C: 1.28±0.2 mm
    - D: 0.50 mm (参考值)
    - E: 1.27 mm (参考值)
    - F: 0.51 mm (参考值)
    - G: 1.02 mm (参考值)
    - H: 1.78 mm (参考值)
    - I: 1.02 mm (参考值)
    - J: 0.76 mm (参考值)
    - 电气特性:
    - 电感值:1500 nH ±5%
    - Q因子:20
    - DC电阻:最小值5.3Ω
    - 标称电流:最大值130mA
    - 自谐振频率:200 MHz
    - 工作温度范围:-40°C至+125°C
    - 测试条件:
    - 湿度范围:30%至70%RH
    - 测试设备:Agilent 4287A + HP 16193A用于电感(L)和Q因子;HP 4338B用于DC电阻(RDC);Agilent 4285A + 42841A + 42842C + 42851 - 6110用于标称电流(IDC)

    3. 产品特点和优势


    该高频陶瓷SMD电感器具备以下显著优势:
    - 高Q因子:在指定的工作条件下提供出色的阻抗匹配能力。
    - 低DC电阻:减少能量损耗,提高效率。
    - 宽泛的工作温度范围:适用于严苛的环境条件。
    - 小型化设计:采用0805C封装,适合空间受限的设计。

    4. 应用案例和使用建议


    这类电感器常用于信号处理电路、电源转换器、滤波器和其他需要高稳定性和高效能的场合。使用时需注意:
    - 确保在焊接过程中电感器不会过热,导致损坏。
    - 在高湿度环境下使用时,应采取适当的防护措施。

    5. 兼容性和支持


    - 兼容性:适用于所有标准SMD贴装设备。
    - 技术支持:Würth Elektronik eiSos GmbH提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品性能。

    6. 常见问题与解决方案


    - 问题1:焊接后发现电感器引脚接触不良。
    - 解决方案:检查焊点是否饱满,必要时重新焊接。

    - 问题2:电感器在高温环境下表现不稳定。
    - 解决方案:确认工作温度是否超出其额定范围,调整环境或更换适合的产品。

    7. 总结和推荐


    总体而言,Würth Elektronik eiSos GmbH的这款高频陶瓷SMD电感器凭借其优良的性能、稳定的电气特性和广泛的适用范围,在电子元器件市场上具有很强的竞争力。我们强烈推荐将此产品用于各类高性能电子设备中。

744760315C参数

参数
自谐振频率(SRF) 200MHz
容差 ±5%
直流电阻(DCR) 5.3Ω
额定电流 130mA
Q值 20@25MHz
测试频率 7.9MHz
电感值 1.5μH
饱和电流(LSAT) -
长*宽*高 2.29mm*1.7mm*1.48mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744760315C厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744760315C数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744760315C 744760315C数据手册

744760315C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.3933 ¥ 3.3234
50+ $ 0.3452 ¥ 2.9167
100+ $ 0.3079 ¥ 2.5771
500+ $ 0.2827 ¥ 2.3656
1000+ $ 0.2583 ¥ 2.1619
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
