首页  >  产品百科  >  890414027006CS

890414027006CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: Wurth Elektronik 820nF薄膜电容, WCAP-FTXH系列, 310V 交流, 通孔安装, 10%容差
供应商型号: 890414027006CS
供应商: 国内现货
标准整包数: 2

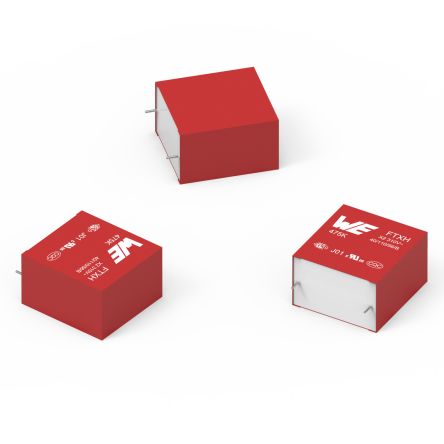

WURTH 薄膜电容 890414027006CS

890414027006CS概述

    WCAP-FTXH Film Capacitors MXHP275824K310ACPP15004 技术手册解析

    1. 产品简介


    WCAP-FTXH 系列是Würth Elektronik eiSos GmbH & Co. KG推出的金属化聚丙烯薄膜电容器。这种电容器主要应用于一般电子设备中,具有高耐压能力、优秀的绝缘性能和良好的温度稳定性。它们被广泛用于电源滤波、电机驱动、工业控制以及各种电路板设计中。

    2. 技术参数


    - 尺寸(公差范围):
    - 长度:27.5 ± 1.0 mm
    - 宽度:31.0 ± 0.4 mm
    - 厚度:0.8 ± 0.05 mm
    - 孔直径:11.0 ± 0.4 mm
    - 引脚直径:4.0 ± 0.5 mm
    - 电气特性:
    - 额定电压:AC 310 V,DC 630 V(至85°C),DC 433 V(至110°C)
    - 电容值:820 nF ± 10%
    - 介电强度:引脚对引脚 2000 V DC,引脚对外壳 2500 V AC
    - 耗散因子:1 kHz 下 0.2%,10 kHz 下 0.4%
    - 绝缘电阻:100 V DC 下最小 9.14 GΩ
    - 最大上升率:150 V/µs
    - 工作环境:
    - 工作温度范围:-40°C 至 +110°C
    - 存储条件:湿度 10% 至 75%,温度 5°C 至 35°C
    - 最大自发热:10°C

    3. 产品特点和优势


    - 高可靠性:符合国际标准(如IEC 60384-14),具备严格的测试标准和安全认证。
    - 卓越的绝缘性能:在高频率和脉冲电压下仍能保持稳定的性能。
    - 宽广的工作温度范围:能够在极端温度条件下正常工作。
    - 优异的机械稳定性:通过振动、温度循环、冲击等多种环境测试,确保在恶劣环境下也能稳定运行。

    4. 应用案例和使用建议


    - 应用场景:
    - 电源滤波:适用于高频开关电源、逆变器等设备。
    - 电机驱动:为电动机提供稳定的直流输出。
    - 工业控制:应用于工业自动化控制系统中的电源部分。
    - 使用建议:
    - 确保操作时遵循额定电压和温度范围内的要求,避免过压或高温引起的损害。
    - 在焊接过程中需注意使用正确的焊接参数,避免因焊料过多或过少导致的接触不良或损坏。
    - 避免直接暴露于阳光或有害气体中,以防造成表面损坏或内部腐蚀。

    5. 兼容性和支持


    - 兼容性:与其他通用电子元件具有良好的兼容性,适合多种电子设备。
    - 厂商支持:Würth Elektronik 提供详尽的技术文档和用户指南,确保客户能够正确安装和使用该产品。此外,公司还提供技术支持和售后服务,以确保客户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    - Q:产品是否适用于极端环境?
    - A: 是的,该电容器经过严格测试,可在-40°C至+110°C的温度范围内稳定工作。

    - Q:如何正确储存该产品?
    - A: 应存放在原包装内,置于湿度10%至75%、温度5°C至35°C的环境中,避免直接阳光照射。

    - Q:焊接过程中需要注意哪些事项?
    - A: 焊接时需遵循Würth Elektronik的技术规范,确保焊接温度和时间满足要求,避免过度或不足的焊接材料。

    7. 总结和推荐


    综上所述,WCAP-FTXH 系列电容器凭借其出色的电气性能、高可靠性和广泛的适用范围,在工业电子、汽车电子、医疗设备等多个领域均具有很高的应用价值。对于需要高可靠性和良好电气特性的电子产品来说,这款电容器无疑是理想的选择。强烈推荐此款电容器用于那些对稳定性和可靠性有较高要求的应用场合。

890414027006CS参数

参数
电容值 820nF
容差 ±10%
介电材料 -
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
安装方式 通孔安装
包装方式 托盘

890414027006CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890414027006CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890414027006CS 890414027006CS数据手册

890414027006CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
