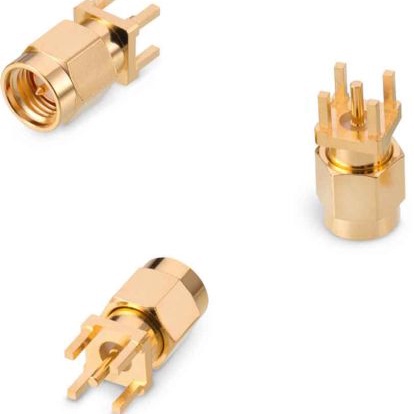

60314002124524

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMA连接器公头 同轴连接器, WR-SMA系列, 印刷电路板安装, 焊接端接
供应商型号: 1809921
供应商: 海外现货
标准整包数: 60
WURTH 同轴连接器(RF) 60314002124524

60314002124524概述

    SMA PCB THT Plug Straight WR-SMA 技术手册

    产品简介


    这款 SMA PCB THT 插座直型 WR-SMA(订单代码:60314002124524)专为通用电子设备设计和开发。它是一款高频连接器,广泛应用于射频通信、无线传输等领域,具备优异的电气性能和机械稳定性。然而,该产品不适合用于安全标准要求极高的设备,如军事、航空、医疗等。

    技术参数


    - 接口材料:聚四氟乙烯 (PTFE),白色绝缘体
    - 中心接触件材料:黄铜,金镀层(最小厚度 0.76 微米)
    - 主体材料:黄铜,金镀层(最小厚度 0.076 微米)
    - 耦合螺母材料:黄铜,金镀层(最小厚度 0.076 微米)
    - 锁紧环材料:不锈钢,钝化处理
    - 密封圈材料:硅胶,红色
    电气特性:
    - 阻抗:50 欧姆(直流至 18 GHz)
    - 频率范围:直流至 18 GHz
    - 驻波比(VSWR):最大 1.2(直流至 12.4 GHz),1.4(12.4 GHz 至 18 GHz)
    - 插入损耗(IL):最大 0.14 dB(直流至 12.4 GHz),0.2 dB(12.4 GHz 至 18 GHz)
    - 绝缘电阻:5000 兆欧(直流 500 V 下 120 秒)
    机械特性:
    - 中心接触件保留力(轴向):最小 26.7 牛顿
    - 装配循环次数:500 次
    - 耦合螺母保留力:最小 267 牛顿
    - 推荐装配扭矩:57 牛米

    产品特点和优势


    - 高可靠性:优良的机械和电气性能,适用于各种恶劣环境。
    - 宽温度范围:可在 -65 °C 至 +165 °C 范围内稳定工作。
    - 优异的信号传输性能:出色的驻波比和插入损耗表现。
    - 高绝缘电阻:保证信号传输的稳定性。
    - 耐用性强:多次装配循环后仍能保持良好性能。

    应用案例和使用建议


    - 应用案例:可用于无线通信系统、雷达设备、测试仪器等。
    - 使用建议:在组装过程中需遵循指定的焊接温度曲线,以确保连接器性能。在清洗时应避免使用有机酸清洗剂,以防损坏部件。

    兼容性和支持


    该产品专为与 Würth Elektronik 的其他产品配套使用而设计。建议在应用前与制造商确认相关产品之间的兼容性,并遵循推荐的焊接工艺和清洗方法。如果在使用中遇到问题,可通过官方渠道获得技术支持。

    常见问题与解决方案


    - 问题:焊接后信号传输性能下降。
    - 解决方案:检查焊接温度曲线是否符合规定,确保焊接质量。
    - 问题:产品在高温环境下信号不稳定。
    - 解决方案:验证产品的工作温度范围,并确保在指定范围内使用。
    - 问题:安装时中心接触件受损。
    - 解决方案:轻柔操作,避免过度用力导致接触件变形。

    总结和推荐


    这款 SMA PCB THT 插座直型 WR-SMA 连接器凭借其优异的电气和机械性能,非常适合在一般电子设备中使用。然而,在设计应用于安全标准要求极高的设备时,建议事先与制造商沟通并进行充分的安全可靠性评估。总体而言,我们推荐此款产品用于需要高可靠性的通用电子设备中。

60314002124524参数

参数
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
安装方式 焊接安装,贴片安装,通孔安装
零件状态 在售
包装方式 托盘
