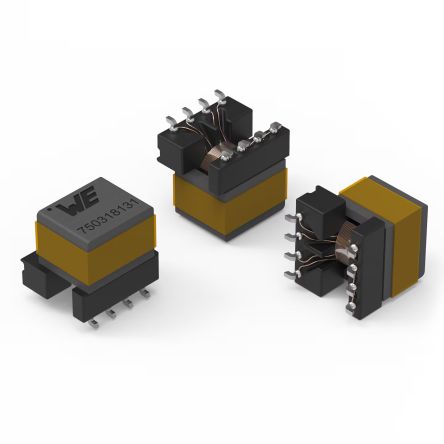

750319331

产品分类: 电源变压器
厂牌: WURTH
产品描述:
供应商型号: 4205416
供应商: element14
标准整包数: 1
WURTH 电源变压器 750319331

750319331概述

    WE-AGDT 辅助栅极驱动变压器技术手册

    1. 产品简介


    WE-AGDT 辅助栅极驱动变压器是一款专为通用电子设备设计的高性能元件。其主要功能是在电源转换电路中提供精确的信号传输和电压隔离,广泛应用于开关电源(如LLC谐振变换器)、逆变器和电机控制等领域。

    2. 技术参数


    - 物理尺寸:
    长度:11.94 mm (最大)
    宽度:11.3 mm (最大)
    高度:10.95 mm (最大)
    引脚间距:2.5 mm
    - 电气特性:
    - 基本绝缘电压:4000 V AC
    - 绝缘系统等级:B类,最高温度130°C
    - 环境温度范围:-40°C 至 +130°C
    - 湿度储存条件:<40°C, <75%RH
    - 典型性能:
    - 电感量 L N1/N2 @ 10kHz: 50 μH 最小值
    - 匝数比 N1:N2: 1:1
    - 直流电阻 RDC1 @ 20°C: 85 mΩ (±20%)
    - 泄漏电感 LS N1/N2 @ 100kHz: 1500 nH (±30%)
    - 互绕电容 CW/N1=>N2 @ 100kHz: 1.3 pF (典型值)

    3. 产品特点和优势


    WE-AGDT 辅助栅极驱动变压器具有以下显著优势:
    - 高可靠性:采用严格的国际标准(如AEC-Q200、RoHS、REACH等)进行认证,确保长期稳定运行。
    - 紧凑设计:体积小巧,适合紧凑型电路板布局。
    - 出色的电气性能:电感量、直流电阻、互绕电容等关键参数均经过严格测试,确保高精度和稳定性。
    - 易于集成:符合标准封装尺寸,方便与现有电路板进行集成。

    4. 应用案例和使用建议


    - 典型应用:
    在一个典型的 LLC 谐振变换器中,输入电压为 13 V,开关频率为 500 kHz,输出电压为 11.5 V,输出电流为 0.76 A。
    - 使用建议:
    - 温度管理:确保工作温度不超过130°C,避免长时间高温导致性能下降。
    - 保护措施:在极端环境下使用时,考虑额外的散热措施,例如使用散热片或散热风扇。
    - 焊接工艺:严格按照制造商提供的焊接曲线进行焊接,以保证焊接质量。

    5. 兼容性和支持


    - 兼容性:WE-AGDT 辅助栅极驱动变压器适用于广泛的工业标准,能够与多种控制器和电源模块兼容。
    - 技术支持:厂商提供详细的文档和在线教程,帮助用户快速掌握安装和调试技巧。如有需要,可联系 Wurth Electronics Midcom Inc. 获取进一步的技术支持。

    6. 常见问题与解决方案


    - 问题1:焊接后出现开路现象。
    解决办法:检查焊接温度是否达到制造商规定的范围,确保焊点完全熔合。
    - 问题2:长期使用后电气性能下降。
    解决办法:定期检查并清洁电路板,避免灰尘和污染物影响性能。
    - 问题3:温度过高。
    解决办法:增加散热措施,例如使用散热片或散热风扇,确保温度在安全范围内。

    7. 总结和推荐


    WE-AGDT 辅助栅极驱动变压器以其高可靠性和卓越的电气性能,在众多应用场合中表现出色。其紧凑的设计和易于集成的特点使其成为许多现代电源转换应用的理想选择。强烈推荐在需要高可靠性和高效能的电子设备中使用该产品。
