66029021110820

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik MMCX连接器母头 同轴连接器, WR-MMCX系列, 电缆安装, 50Ω阻抗, 焊接端接, 用于RG405线
供应商型号: 3653197
供应商: 海外现货
标准整包数: 1

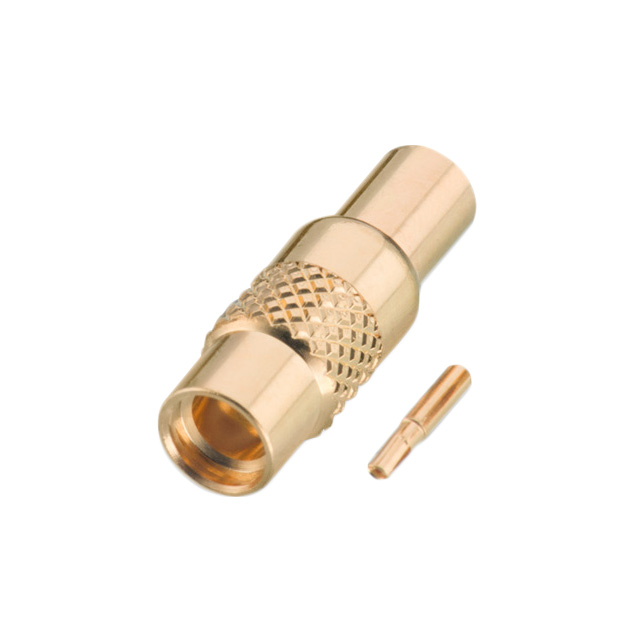

WURTH 同轴连接器(RF) 66029021110820

66029021110820概述

    WR-MMCX MMCX Straight Jack 技术手册

    产品简介


    WR-MMCX MMCX Straight Jack 是一种专门设计用于通用电子设备的射频同轴连接器。其主要功能是实现高频率信号的可靠传输,适用于无线通信、测试设备及消费电子产品等领域。MMCX(Micro-Miniature Coaxial)连接器因其小巧轻便的特点,广泛应用于需要紧凑设计的空间受限场合。

    技术参数


    - 尺寸(毫米)
    - 直径:0.85 mm
    - 外径:4.5 mm
    - 长度:12.4 mm
    - 电气特性
    - 特性阻抗:50 Ω
    - 频率范围:直流至6 GHz
    - VSWR:最大1.3
    - 插入损耗:最大0.3 dB(直流至6 GHz)
    - 绝缘电阻:最小1000 MΩ(500 V DC,持续120秒)
    - 接触电阻(初始):最大5 mΩ
    - 接触电阻(老化后):最大15 mΩ
    - 机械特性
    - 插拔次数:500次
    - 接合力:最大18 N
    - 分离力:最小6 N
    - 材料属性
    - 绝缘材料:PTFE
    - 中心导体材料:铍铜
    - 中心导体镀层:金,最小厚度0.076 µm
    - 外壳材料:黄铜
    - 外壳镀层:金,最小厚度0.076 µm
    - 环境适应性
    - 工作温度范围:-55°C 至 +155°C
    - 环境认证:符合RoHS指令、REACH法规、无卤素要求

    产品特点和优势


    WR-MMCX MMCX Straight Jack 具有多项独特功能和优势:
    - 高频传输性能优秀:在直流到6 GHz的频率范围内,表现出优异的插入损耗和VSWR指标。
    - 可靠的机械性能:可承受高达500次的插拔循环,且具有良好的接触稳定性和耐用性。
    - 安全性和可靠性高:采用无卤素材料,确保长期稳定性,适合各种严苛环境下的应用。
    - 安装简便:与手形成型电缆RG405/.085”配合使用,便于安装和操作。

    应用案例和使用建议


    该产品常用于无线通信模块、测试仪器和各类手持设备中。例如,在4G/5G无线通信设备中,该连接器可以用于天线与射频模块之间的连接,提供稳定可靠的信号传输。为了保证最佳性能和延长使用寿命,建议用户遵循制造商提供的组装指导书进行正确安装,并注意避免过度的机械冲击和高温环境。

    兼容性和支持


    - 兼容性:此连接器专为Hand-Formable Cable RG405/.085”设计,建议与指定电缆一起使用以确保最佳效果。
    - 支持和服务:Würth Elektronik eiSos GmbH 提供全面的技术支持和售后服务,包括产品选型咨询、安装指导和故障排查等。

    常见问题与解决方案


    - Q1: 如何处理焊接过程?
    - A1: 焊接过程中必须遵守制造商规定的焊料配置曲线,其他任何配置均可能损坏保修服务。
    - Q2: 清洗时需要注意什么?
    - A2: 使用清洁剂清洗可能损害或改变组件的特性,建议避免使用刷子。
    - Q3: 如何存储该产品?
    - A3: 存储期限不应超过12个月,存放条件需符合DIN EN 61760-2标准。

    总结和推荐


    综上所述,WR-MMCX MMCX Straight Jack 是一款性能优异、可靠性高的射频同轴连接器,适用于多种电子设备中。它的出色电气特性和机械性能使其在无线通信和测试仪器等领域具备显著竞争优势。对于需要高性能、高可靠性的应用场合,我们强烈推荐使用此产品。

66029021110820参数

参数
外壳颜色 金色
最大频率 6GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

66029021110820厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

66029021110820数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 66029021110820 66029021110820数据手册

66029021110820封装设计

查看详情并下载
Symbol
Footprint
3D Model
