60124202122305

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMP连接器公头 同轴连接器, WR-SMP系列, 印刷电路板安装, 50Ω阻抗, 焊接端接
供应商型号: ET-3843381
供应商: 海外现货
标准整包数: 1

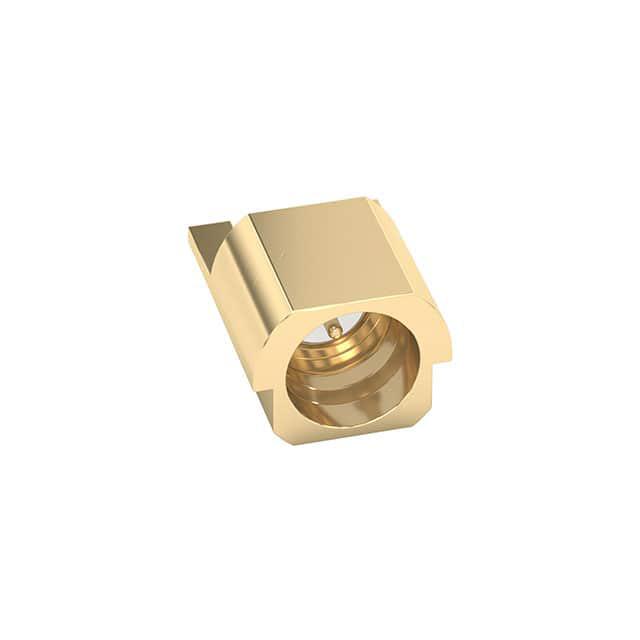

WURTH 同轴连接器(RF) 60124202122305

60124202122305概述


    产品简介


    WR-SMP SMP PCB End Launch 插头是一款专为通用电子设备设计的表面贴装(SMT)连接器。该产品主要用于电路板间的高速信号传输,支持广泛的电气特性和良好的机械强度,适用于各种需要高可靠性连接的应用场合。

    技术参数


    - 尺寸规格:
    - PCB厚度:最大1.6 mm
    - 焊盘尺寸:4.4 ±0.05 mm x 5.4 ±0.05 mm
    - 插头长度:6.7 mm
    - 插头宽度:2.3 mm
    - 限制式接口:0.5 mm
    - 推荐焊接面积:2.4 ±0.05 mm x 4.1 ±0.05 mm x 2.3 ±0.05 mm
    - 绝缘材料:PTFE
    - 中心接触材料:黄铜镀金(最小厚度0.127 μm)
    - 载体材料:黄铜镀金(最小厚度0.127 μm)
    - 电气特性:
    - 阻抗:50 Ω
    - 工作频率范围:DC ~ 12 GHz
    - 最大驻波比:1.3
    - 插入损耗:最大0.42 dB
    - 绝缘电阻:最小5000 MΩ
    - 耐压值:500 V RMS
    - 接触电阻(初始):中心接触最大6 mΩ
    - 接触电阻(测试后):中心接触最大15 mΩ
    - 机械特性:
    - 中心接触轴向保持力:最小7 N
    - 插拔次数:500次
    - 接合力:最大45 N
    - 拔出力:最小9 N
    - 工作温度范围:-65 °C 至 +165 °C
    - 包装规格:
    - 单个包装带尺寸:宽度16 mm
    - 卷装规格:直径330 mm,高度360 mm,包含9个卷

    产品特点和优势


    1. 高可靠性:阻抗稳定,插入损耗低,绝缘电阻高,适合高速信号传输。
    2. 宽工作温度范围:-65 °C 至 +165 °C,适应多种恶劣环境。
    3. 长期使用寿命:经过500次插拔测试,确保长期可靠性能。
    4. 易安装:表面贴装设计,便于自动化生产线集成。
    5. 高精度:符合MIL-STD-348标准,保证高精度连接。
    6. 安全合规:RoHS认证,REACH认证,无卤素,符合国际安全标准。

    应用案例和使用建议


    应用案例:该插头广泛应用于通信设备、工业控制、医疗设备等领域。例如,在高速通信设备中用于电路板之间的信号传输。
    使用建议:
    1. 在焊接前,确保PCB的焊盘与插头的设计完全匹配。
    2. 严格遵守指定的焊接温度曲线,避免过高的焊接温度导致损坏。
    3. 使用符合要求的清洗剂,避免长时间暴露于直接阳光下。
    4. 储存时注意保持干燥,避免终端腐蚀,最好在发货后的12个月内使用。

    兼容性和支持


    该插头与同类电子元器件具有良好的兼容性,具体型号请参考技术手册。Würth Elektronik提供详尽的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊
    - 解决方法:确保焊接温度符合规范,增加焊接时间,检查PCB质量。
    2. 问题:接触电阻增大
    - 解决方法:检查接触面是否清洁,确保插头与PCB紧密贴合,避免过度用力操作。
    3. 问题:存储期间终端腐蚀
    - 解决方法:严格按照制造商建议的时间和条件储存,避免暴露在潮湿环境中。

    总结和推荐


    WR-SMP SMP PCB End Launch 插头以其出色的电气性能、可靠的机械结构和宽广的工作温度范围,成为市场上极具竞争力的产品。特别是在需要高可靠性的应用场景中,该产品具备显著的优势。强烈推荐使用该插头以提高系统的整体性能和稳定性。

60124202122305参数

参数
类型 Male Pin,Plug,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 12GHz
紧固类型 -
端口数 1
触头端接 焊接
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 托盘

60124202122305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60124202122305数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60124202122305 60124202122305数据手册

60124202122305封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.1738 ¥ 77.519
10+ $ 7.7028 ¥ 65.0888
100+ $ 7.1515 ¥ 60.4305
250+ $ 6.7375 ¥ 56.9322
500+ $ 6.3249 ¥ 53.4456
1000+ $ 5.4969 ¥ 46.449
库存: 591
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 77.51
