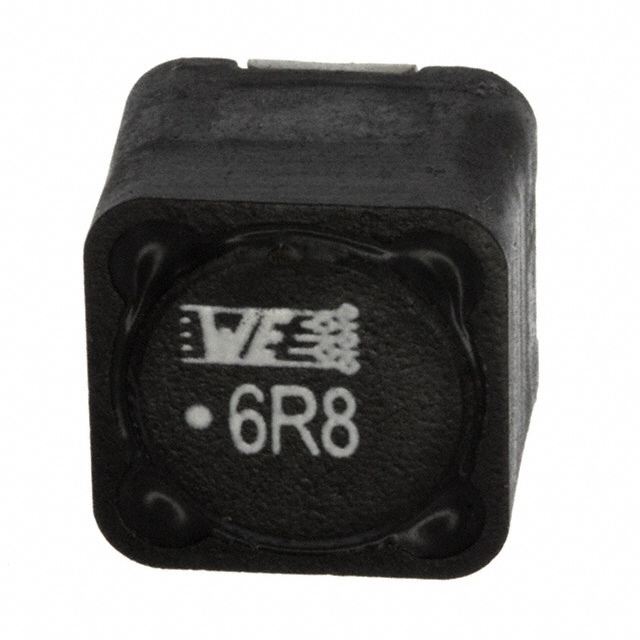

7447709006

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 23MHz 12.8A 8.4A 6.8μH 14mΩ ±20% 标准安装,贴片安装 12mm*12mm*10mm
供应商型号: 10B-1635941-4
供应商: 国内现货
标准整包数: 1
WURTH 贴片电感 7447709006

7447709006概述


    产品简介


    WE-PD SMT屏蔽式功率电感器是一种专为一般电子设备设计的表面贴装(SMT)屏蔽式功率电感器。它具有多种功能,广泛应用于消费电子、工业控制、通信设备和其他需要高可靠性的电子设备中。这款电感器能够提供稳定的电流和电压转换,确保电子设备的高效运行。

    技术参数


    - 尺寸: 长12.0 ± 0.5 mm,宽12.0 ± 0.5 mm,高度10.0 mm最大,引脚长8.0 ± 0.3 mm,宽度5.0 ± 0.2 mm。
    - 电感: 6.8 μH ± 20%(测试条件:1 kHz / 250 mV)。
    - 额定电流:
    - IR,40K:8.4 A最大值(ΔT = 40 K)。
    - IRP,40K:11.7 A最大值(ΔT = 40 K)。
    - 饱和电流:
    - SAT,10%:12.8 A(|ΔL/L| < 10%)。
    - SAT,30%:15.7 A(|ΔL/L| < 30%)。
    - 直流电阻:
    - RDC@20°C:9 mΩ典型值。
    - RDC@20°C:14 mΩ最大值。
    - 自谐振频率: 23 MHz典型值。
    - 工作电压: 120 V最大值。
    - 封装: Tape and Reel,符合IEC 60286-3:2013标准。
    - 环境温度:
    - 工作温度范围:-40°C 至 +125°C。
    - 存储条件:湿度< 75% RH,温度< 40°C。

    产品特点和优势


    WE-PD SMT屏蔽式功率电感器的主要特点和优势如下:
    - 高可靠性:符合AEC-Q200标准,确保长期稳定性。
    - 强抗干扰能力:屏蔽设计有效减少电磁干扰。
    - 广泛的适用性:工作温度范围广,适用于各种恶劣环境。
    - 高性能:饱和电流高,能承受大电流冲击。
    - 易集成:SMT设计易于集成到现有电路中,简化生产流程。

    应用案例和使用建议


    WE-PD SMT屏蔽式功率电感器广泛应用于各种电子设备中,如电源管理、电机驱动、LED照明系统等。根据手册中的应用示例,该电感器在实际使用中表现出色。使用建议如下:
    - 在高温环境下使用时,需注意散热,避免温度过高导致性能下降。
    - 在选择配套元件时,确保所有部件的电流容量和电压等级匹配,以避免电流冲击对电感器造成损坏。
    - 使用时应注意保持环境清洁,避免污染物进入影响电感器的性能。

    兼容性和支持


    WE-PD SMT屏蔽式功率电感器具有良好的兼容性,可与其他电子元件协同工作。制造商提供了丰富的技术支持和售后服务,包括设计指南、CAD文件下载及在线工具等,帮助客户顺利进行设计和测试。

    常见问题与解决方案


    根据手册中的信息,列出了以下常见的问题及其解决方案:
    - Q: 电感器在高温环境下工作不稳定。
    - A: 确保电路板有足够的散热措施,如增加散热片或风扇,降低环境温度。
    - Q: 使用清洗剂后电感器性能下降。
    - A: 选用对电感器无害的清洗剂,并尽量避免使用刷子等硬物清理电路板。
    - Q: 电感器在使用过程中出现噪音。
    - A: 检查电路板布局,确保引线长度合适,避免音频频率信号导致噪音。

    总结和推荐


    综上所述,WE-PD SMT屏蔽式功率电感器是一款性能稳定、可靠性高的电感器,特别适合于需要高效电流转换和电磁屏蔽的应用场景。其出色的温度适应性和广泛的工作温度范围使其在多种环境中都能表现优异。对于追求高性能和高可靠性的电子设备制造商而言,WE-PD SMT屏蔽式功率电感器是一个非常值得考虑的选择。因此,我强烈推荐该产品。

7447709006参数

参数
直流电阻(DCR) 14mΩ
额定电流 8.4A
Q值 -
测试频率 1KHz
电感值 6.8μH
饱和电流(LSAT) 12.8A
自谐振频率(SRF) 23MHz
容差 ±20%
长*宽*高 12mm*12mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
