784383560033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 115MHz 12.4A 9.6A 330nH 7.2mΩ ±30% SMD,4.1X4.1MM 标准安装,贴片安装 4.1mm*4.1mm*2.1mm
供应商型号: 3551732
供应商: 海外现货
标准整包数: 1

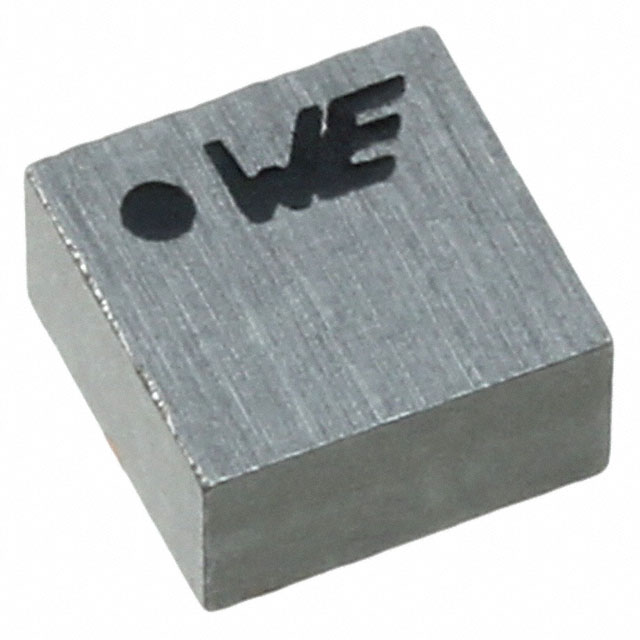

WURTH 贴片电感 784383560033

784383560033概述

    电子元器件技术手册:WE-MAIA SMT Power Inductor

    产品简介


    WE-MAIA SMT Power Inductor(产品代码:784383560033) 是一款适用于通用电子设备的表面贴装功率电感器。它主要功能在于提供稳定的电流滤波、噪声抑制和电磁干扰防护。此产品广泛应用于通信设备、消费电子、工业控制等领域,是现代电子产品不可或缺的关键元件。

    技术参数


    - 尺寸:[mm]
    - 长:4.1 ± 0.2
    - 宽:4.1 ± 0.2
    - 高:2.1 max.
    - 芯径:1.25 ± 0.2
    - 总长:2.4 ± 0.2
    - 跳线距离:0.45 ± 0.2
    - 起始卷绕点:1.6 ± 0.2
    - 打标:起始卷绕点、标记为R33(电感码)
    - 推荐焊盘图案:[mm]
    - 1.39
    - 3.35
    - 3.7
    - 电气特性
    - 电感:0.33 μH(±30%)
    - 额定电流:14.95 A(@ΔT = 40 K)
    - 饱和电流:7.95 A(@ 10% ΔL/L < 10%),16.7 A(@ 30% ΔL/L < 30%)
    - 直流电阻:6 mΩ(典型值),7.2 mΩ(最大值)
    - 自谐振频率:115 MHz(典型值)

    产品特点和优势


    1. 高可靠性:通过了AEC-Q200 Grade 1认证,确保在各种环境下保持稳定性能。
    2. 宽温度范围:可在-40°C至+125°C范围内工作,适合严苛环境。
    3. 环保材料:符合RoHS标准,无卤素,环保安全。
    4. 高性能电感特性:低直流电阻,高自谐振频率,有效减少损耗和电磁干扰。
    5. 易于集成:小尺寸设计,方便在PCB上进行布局和组装。

    应用案例和使用建议


    - 通信模块:适用于手机、路由器等通信设备的电源管理和信号滤波。
    - 消费电子:适用于笔记本电脑、平板电脑等设备的稳压滤波。
    - 工业控制:用于工厂自动化设备中的电流控制和噪声抑制。
    使用建议:
    - 确保焊膏厚度适中,避免焊接不足或过度。
    - 遵循标准回流焊曲线,以确保良好的焊接效果。
    - 储存时需注意包装完整,避免暴露于直接阳光下。

    兼容性和支持


    - 与大多数主流SMT设备兼容,可满足不同应用需求。
    - Würth Elektronik提供详尽的技术支持和维护服务,确保产品长期稳定运行。

    常见问题与解决方案


    1. 焊接不良:检查焊膏厚度是否合适,确保回流焊工艺符合规范。
    2. 温度异常:监控实际操作温度,确保不超过最大允许温度。
    3. 外观损伤:避免撞击和跌落,运输和储存过程中需小心轻放。

    总结和推荐


    综上所述,WE-MAIA SMT Power Inductor凭借其优异的电气性能、广泛的温度适应性和卓越的可靠性,是一款值得推荐的高效能电感器。无论是在通信、消费电子还是工业控制领域,它都是您的理想选择。强烈建议用户严格按照手册中的指示操作,以获得最佳性能和长久使用寿命。

784383560033参数

参数
电感值 330nH
饱和电流(LSAT) 12.4A
自谐振频率(SRF) 115MHz
容差 ±30%
直流电阻(DCR) 7.2mΩ
额定电流 9.6A
Q值 -
测试频率 100KHz
长*宽*高 4.1mm*4.1mm*2.1mm
通用封装 SMD,4.1X4.1MM
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

784383560033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784383560033数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 784383560033 784383560033数据手册

784383560033封装设计

查看详情并下载
Symbol
Footprint
3D Model
