744910025

产品分类: 贴片电感
厂牌: WURTH
产品描述: 800MHz 8.2GHz 1.6A 100@800MHz 2.55nH 5mΩ ±5% 1322 标准安装,贴片安装 2.21mm*1.42mm*1.52mm
供应商型号: 732-6185-6-ND
供应商: Digi-Key
标准整包数: 1

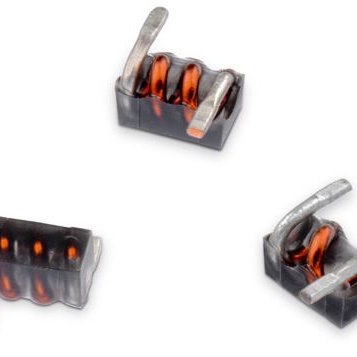

WURTH 贴片电感 744910025

744910025概述


    产品简介


    WE-CAIR Air Coil 是一款适用于通用电子设备的电子元器件,主要用于电磁兼容(EMC)和电感解决方案。它是一种空气线圈,能够提供精确的电感值和稳定的性能。该产品广泛应用于通信设备、消费电子、工业自动化等领域。

    技术参数


    - 尺寸(mm):
    - 1.83 ± 0.25
    - 1.37 ± 0.15
    - 2.21 ± 0.25
    - 1.42 ± 0.13
    - 0.89 ± 0.25
    - 3.2
    - 引脚间距:2.54 mm
    - 推荐焊盘图案(mm):
    - 1.02, 2.46
    - 1.04, 2.62
    - 0.79
    - 电气特性:
    - 电感(L):2.55 nH(800 MHz)
    - 品质因数(Q):100(800 MHz)
    - 直流电阻(RDC):5 mΩ(最大)
    - 额定电流(Ir):1.6 A(ΔT = 15 K)
    - 自谐振频率(fres):8.2 GHz(最小)

    产品特点和优势


    - 高精度电感值:2.55 nH(800 MHz),允许5%的公差。
    - 优异的品质因数:Q值达到100,确保在高频下的良好性能。
    - 低直流电阻:仅5 mΩ,减少了功率损耗。
    - 良好的温度稳定性:工作温度范围宽广,从-40°C到+125°C。
    - 快速响应时间:自谐振频率高达8.2 GHz,适用于高速信号处理。
    - 符合环保要求:RoHS、REACH、无卤素认证,适用于环保要求高的场合。

    应用案例和使用建议


    应用案例
    - 通信设备:用于滤波器、匹配网络,提高信号传输质量。
    - 消费电子:用于电源管理电路,提升电源效率。
    - 工业自动化:用于传感器信号调理,增强系统的可靠性。
    使用建议
    - 设计建议:在设计电路时,需确保焊盘尺寸和间距正确,以保证焊接质量和连接稳定性。
    - 应用建议:为确保最佳性能,建议在高温环境下进行测试,同时监测其温度变化情况。
    - 注意事项:避免强烈冲击和振动,以免影响线圈结构的完整性。

    兼容性和支持


    - 兼容性:该产品可与标准SMT工艺兼容,适用于常见的表面贴装技术。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术文档和应用指南,帮助客户快速上手。
    - 售后支持:公司设有专业的技术支持团队,负责解答用户疑问并提供必要的技术咨询。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊或短路。
    - 解决办法:检查焊盘设计和锡膏量,必要时调整焊接参数。
    - 问题2:使用中出现异常发热现象。
    - 解决办法:确认实际工作电流不超过额定电流,并改善散热措施。
    - 问题3:环境温度过高导致性能下降。
    - 解决办法:使用热管或散热片来降低环境温度,确保在安全范围内使用。

    总结和推荐


    综上所述,WE-CAIR Air Coil是一款高品质、高可靠性的电子元器件,具备优良的电气特性和广泛的适用性。适用于各种对电感值和品质因数要求较高的应用场合。推荐给需要高性能电感元件的用户。但需要注意的是,该产品不适用于安全关键的应用场景,且使用时必须严格遵守制造商提供的操作规范和技术条件。

744910025参数

参数
自谐振频率(SRF) 8.2GHz
容差 ±5%
直流电阻(DCR) 5mΩ
额定电流 1.6A
Q值 100@800MHz
测试频率 800MHz
电感值 2.55nH
饱和电流(LSAT) -
长*宽*高 2.21mm*1.42mm*1.52mm
通用封装 1322
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

744910025厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744910025数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744910025 744910025数据手册

744910025封装设计

查看详情并下载
Symbol
Footprint
3D Model
