7445520

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 8MHz 310mA 300mA 100μH 1.27Ω ±20% 标准安装,贴片安装 6.6mm*4.45mm*2.92mm
供应商型号: 10B-1636122-4
供应商: 国内现货
标准整包数: 1

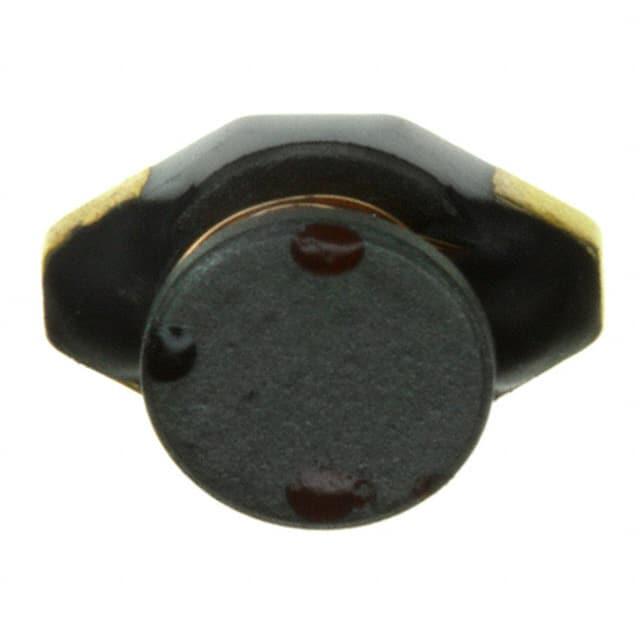

WURTH 贴片电感 7445520

7445520概述


    产品简介


    WE-PD4 SMD Power Inductor(电感器) 是一款适用于一般电子设备的表面贴装型功率电感器。主要功能是提供电源滤波和电磁干扰(EMI)抑制。此电感器具有体积小、集成度高、效率高等优点,广泛应用于通信设备、消费电子、工业控制等领域。

    技术参数


    - 尺寸(mm)
    - 长:4.45
    - 宽:6.6
    - 高:2.92
    - 标记
    - 标记代码:101(表示电感值为100µH)

    - 推荐焊盘图案(mm)
    - 长:6.9
    - 宽:4.1
    - 厚度:1.4
    - 电气特性
    - 标称电感:100 µH ±20%
    - 额定电流:0.3 A
    - 饱和电流:0.31 A
    - 直流电阻(20°C时):1.08 Ω(典型值),1.27 Ω(最大值)
    - 自谐振频率:8 MHz(典型值)
    - 工作温度范围
    - 环境温度:-40°C 至 +110°C
    - 工作温度:-40°C 至 +125°C
    - 存储温度(原包装):-20°C 至 +40°C,湿度≤75%
    - 焊接温度
    - 零件厚度<1.6 mm:260°C
    - 零件厚度1.6 mm至2.5 mm:250°C
    - 零件厚度≥2.5 mm:245°C

    产品特点和优势


    WE-PD4 SMD Power Inductor 的主要特点是其高效率和稳定性。电感值高达100 µH,且具备良好的饱和电流特性,使得其在高电流条件下仍能保持稳定的工作状态。此外,该电感器具备良好的自谐振频率(8 MHz),使其适用于高频信号处理场合。由于其紧凑的尺寸设计,它非常适合于空间有限的应用环境。

    应用案例和使用建议


    WE-PD4 SMD Power Inductor 广泛应用于各种电源管理电路中,如开关电源、DC-DC转换器等。其高频特性使得它在某些特定的滤波和EMI抑制场景中表现出色。对于用户来说,建议在使用过程中严格按照规定的焊接温度进行操作,以确保电感器的长期可靠性。在设计阶段需要特别注意电感器的工作温度范围,避免其超过最高工作温度(+125°C)。

    兼容性和支持


    Würth Elektronik eiSos GmbH & Co. KG公司提供详细的文档和技术支持。如果需要将该电感器与其他电子元器件配合使用,建议先参考其电气特性和兼容性指南。该公司还提供详尽的产品变更通知(PCN)和终止通知(PTN),以便客户及时了解产品状态的变化。

    常见问题与解决方案


    - 问题:电感器无法达到标称电感值。
    - 解决方案:检查焊接过程是否符合规定,确认无焊接缺陷。

    - 问题:电感器在高温环境下性能下降。
    - 解决方案:确保工作温度不超过+125°C,并考虑在热管理方面增加额外措施。
    - 问题:电感器出现机械损伤。
    - 解决方案:避免对电感器进行直接机械冲击,并确保其在密封材料内的压力不会过大。

    总结和推荐


    WE-PD4 SMD Power Inductor 是一款高性能的表面贴装型功率电感器,适用于多种电子设备中的电源管理和滤波需求。凭借其优良的电气特性、稳定的性能和较高的工作温度范围,这款电感器在市场上具备很强的竞争力。总体而言,它是一款值得推荐的高质量电感器。在选择合适的电感器时,建议仔细阅读技术手册,并根据具体应用需求进行选型。

7445520参数

参数
容差 ±20%
直流电阻(DCR) 1.27Ω
额定电流 300mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 310mA
自谐振频率(SRF) 8MHz
长*宽*高 6.6mm*4.45mm*2.92mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7445520厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7445520数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7445520 7445520数据手册

7445520封装设计

查看详情并下载
Symbol
Footprint
3D Model
