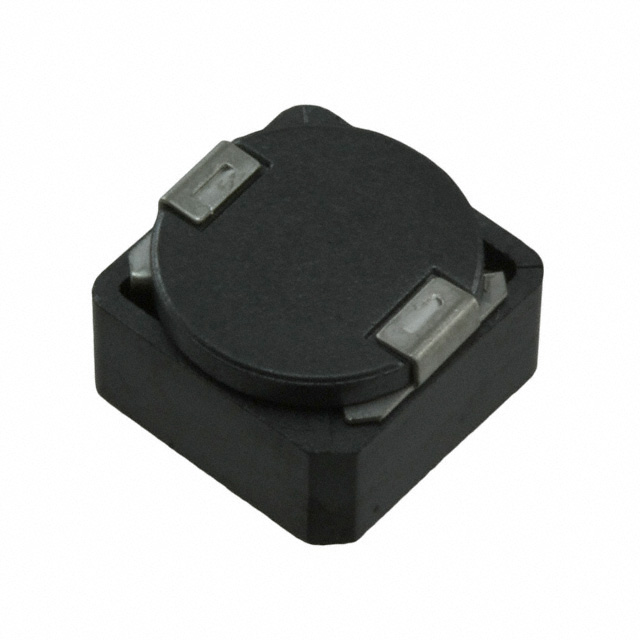

7447798111

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 25MHz 5.3A 6.9A 11μH 15.8mΩ ±20% 标准安装,贴片安装 10.2mm*10.2mm*6.4mm
供应商型号: 3582999
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7447798111

7447798111概述

    WE-PDF SMT Shielded Power Inductor 技术手册

    1. 产品简介


    WE-PDF SMT Shielded Power Inductor(7447798111) 是一款专为一般电子设备设计的表面贴装屏蔽式功率电感器。该电感器的主要功能是存储磁场能量并提供一定的阻抗特性,适用于多种电子设备中,如电源管理电路、通信设备、计算机系统以及消费电子产品等。

    2. 技术参数


    - 尺寸规格:
    - 长度:10.2 ± 0.3 mm
    - 宽度:10.2 ± 0.3 mm
    - 最大高度:6.4 mm
    - 引脚长度:3 ± 0.2 mm
    - 引脚间距:6.3 ± 0.5 mm
    - 电气特性:
    - 电感值(L):100 kHz / 5 mA 时为 11 µH,容差 ±20%
    - 额定电流(IR):ΔT = 40 K 时最大为 6.9 A
    - 饱和电流(ISAT):ΔL/L < 10% 时典型值为 5.3 A
    - 直流电阻(RDC):20 °C 时典型值为 14 mΩ,最大值为 15.8 mΩ
    - 自谐振频率(fres):25 MHz 典型值
    - 认证:
    - RoHS 认证合规
    - REACH 认证合规
    - 无卤素符合标准
    - 工作环境:
    - 存储温度范围:-40°C 至 +110°C
    - 工作温度范围:-40°C 至 +150°C
    - 潮湿度:<40°C,<75% RH
    - 封装:
    - 载带包装:Tape & Reel 包装
    - 带宽:24 mm
    - 装载宽度:10.7 mm
    - 跳齿孔距:24 mm
    - 针脚宽度:6.75 mm

    3. 产品特点和优势


    - 高可靠性:通过 RoHS 和 REACH 认证,确保产品在环保方面符合国际标准。
    - 高耐热性:能够在最高 +150°C 的温度下正常工作,满足各种恶劣环境下的需求。
    - 低直流电阻:典型值为 14 mΩ,保证电感器的效率较高。
    - 高饱和电流:典型值为 5.3 A,适用于大电流应用场合。
    - 自谐振频率高:达到 25 MHz,适合高频电路应用。

    4. 应用案例和使用建议


    - 电源管理:可应用于直流-直流转换器(DC-DC converter)中,提供稳定的电感值和电流处理能力。
    - 通信设备:适用于信号滤波和电感储能,保证信号传输的稳定性和效率。
    - 消费电子:可用于智能手机和平板电脑等便携设备中,提供高效的能量管理和保护。
    使用建议:
    - 在焊接过程中,要确保焊锡温度和时间符合电感器的技术要求,以避免损坏。
    - 清洗过程中,避免使用刷子以免损坏细小的导线。
    - 注意环境温度,确保在电感器的工作温度范围内操作。

    5. 兼容性和支持


    - 兼容性:WE-PDF SMT Shielded Power Inductor 可以与标准的表面贴装设备兼容。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题 1:电感值不稳定。
    - 解决方案:检查焊接过程是否符合规范,确保焊接温度和时间正确。

    - 问题 2:电流处理能力不足。
    - 解决方案:检查实际工作电流是否超过额定电流,调整负载或选择更大容量的电感器。
    - 问题 3:自谐振频率过低。
    - 解决方案:检查是否使用不当的驱动信号,确保信号频率低于电感器的自谐振频率。

    7. 总结和推荐


    WE-PDF SMT Shielded Power Inductor(7447798111)是一款高效、可靠的电感器,具有优秀的电气特性和宽泛的工作温度范围,适用于多种电子设备中。强烈推荐用于需要高可靠性和高效能的场合。然而,在特定的安全关键应用中,客户需进行充分的评估和验证,以确保安全性和可靠性。

7447798111参数

参数
饱和电流(LSAT) 5.3A
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 15.8mΩ
额定电流 6.9A
Q值 -
测试频率 100KHz
电感值 11μH
长*宽*高 10.2mm*10.2mm*6.4mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
