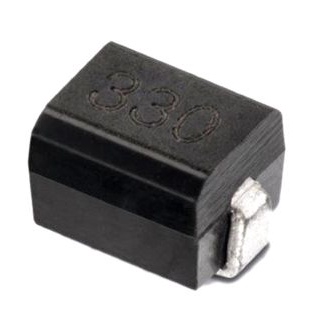

7447649168

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1.92MHz 14MHz 225mA 45@1.92MHz 68μH 8.45Ω ±10% 3225 标准安装,贴片安装 3.4mm*2.5mm*2.4mm
供应商型号: 732-7447649168CT-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 7447649168

7447649168概述

    WE-GFH High Frequency SMD Inductor 技术手册

    1. 产品简介


    WE-GFH High Frequency SMD Inductor(高频表面贴装型电感器) 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一款高性能电子元器件。该电感器专为一般电子设备设计,主要用于频率较高的场合,如通信设备、消费电子产品等领域。

    2. 技术参数


    以下是该电感器的主要技术参数和规格:
    - 型号: 7447649168
    - 尺寸: 3225(A4)
    - 引脚标记: 680(电感值编码)
    - 引脚间距: 推荐焊盘模式
    - 电气特性:
    - 电感值: 68 µH ± 10%
    - 额定电流: 225 mA max.
    - 直流电阻: 7.605 mΩ typ.
    - 自谐振频率: 14 MHz min.
    - 品质因数: 45 typ.
    - 工作温度范围:
    - 环境温度: -40°C 至 +85°C
    - 操作温度: -40°C 至 +125°C
    - 存储温度: -20°C 至 +60°C,湿度最大 75%
    - 电气测试条件: 20°C,湿度 33%
    - 最大温度: 在最差情况操作条件下,部件温度不应超过 125°C

    3. 产品特点和优势


    - 高频率性能: 适用于高频电路的设计,如无线通信系统。
    - 低损耗: 高品质因数保证了高效的能量传输,减少了能量损失。
    - 良好的温度稳定性: 宽泛的工作温度范围确保在极端环境下仍能稳定工作。
    - 优异的机械强度: 采用铁粉芯材料,结构坚固,耐受机械冲击。

    4. 应用案例和使用建议


    - 典型应用: 无线通信模块、射频前端电路、电源滤波器等。
    - 使用建议:
    - 遵循推荐的焊接曲线进行组装,以确保最佳电气性能。
    - 确保焊点均匀,避免过热或不足导致的问题。
    - 在设计电路时考虑温度补偿措施,特别是在高功率密度区域。

    5. 兼容性和支持


    - 兼容性: 该电感器与大多数标准焊接工艺兼容,适合主流SMT生产线。
    - 技术支持: Würth Elektronik 提供全面的技术支持服务,包括但不限于焊接参数设置、产品设计咨询等。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致损坏。
    - 解决方案: 确保电路设计合理,散热良好,避免过载。

    - 问题2: 焊接过程中出现虚焊。
    - 解决方案: 使用推荐的焊接曲线,严格控制焊接时间和温度。

    - 问题3: 使用期限内产品质量下降。
    - 解决方案: 确保按照推荐的存储条件保存,避免潮湿和高温环境。

    7. 总结和推荐


    WE-GFH High Frequency SMD Inductor是一款专为高频应用设计的高品质电感器。其出色的性能和稳定性使其成为许多高要求电子设备的理想选择。推荐在需要高效能量传输和良好温度稳定性的高频电路中使用此产品。对于需要更高安全性和可靠性的特殊应用场合,建议用户与厂商进一步沟通确认适用性。

7447649168参数

参数
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 14MHz
容差 ±10%
直流电阻(DCR) 8.45Ω
额定电流 225mA
Q值 45@1.92MHz
测试频率 1.92MHz
长*宽*高 3.4mm*2.5mm*2.4mm
通用封装 3225
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
