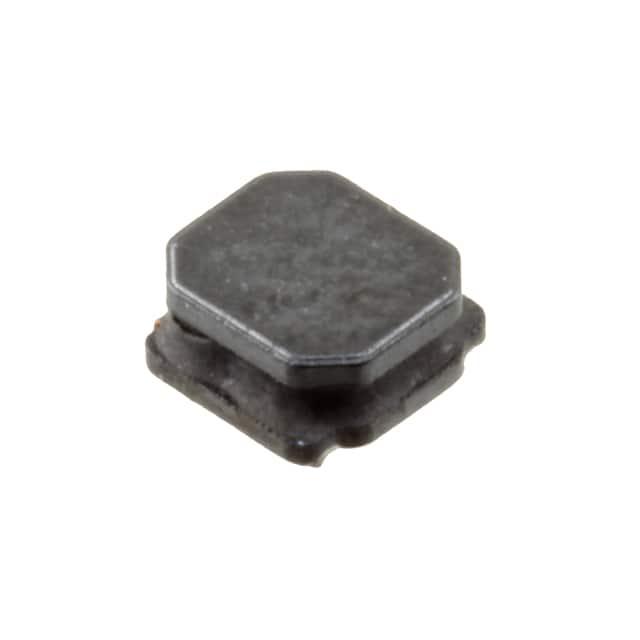

74404052010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 145MHz 5.5A 3.9A 1μH 19.8mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2mm
供应商型号: J-WURT-0019241
供应商: Chip1stop
标准整包数: 1
WURTH 贴片电感 74404052010

74404052010概述

    WE-LQS SMT Power Inductor 技术手册概述

    1. 产品简介


    WE-LQS SMT Power Inductor(74404052010) 是一种表面贴装式功率电感器,专为一般电子设备设计制造。这种电感器具有较小的体积和高效率的特点,广泛应用于电源转换、射频(RF)滤波器、信号处理以及任何需要高效电感器的场合。

    2. 技术参数


    - 尺寸:[mm]
    - 长度:5 ±0.2
    - 宽度:4 ±0.2
    - 高度:4.6 ±0.2
    - 引脚间距:5 ±0.2
    - 最大高度:2
    - 引脚厚度:1.25 ±0.1
    - 比例尺:5:1
    - 绕组起始标记:•
    - 电感值代码:1R0(标称电感值为1μH,公差±30%)
    - 电气特性:
    - 额定电流:3.9 A(温升不超过40K)
    - 饱和电流:5.5 A(当电感值变化不超过30%时)
    - 直流电阻:19.8 mΩ(20°C时,公差±20%)
    - 自谐振频率:145 MHz
    - 环境条件:
    - 储存温度范围:-40°C 到 +85°C
    - 工作温度范围:-40°C 到 +125°C
    - 潮湿敏感度等级:1

    3. 产品特点和优势


    - 小型化:紧凑的设计使得电感器可以安装在空间有限的电路板上。
    - 高效能:低直流电阻和高饱和电流使得这款电感器在各种电力转换应用中表现出色。
    - 高可靠性:RoHS合规、REACH合规、无卤素设计符合国际标准。
    - 适应性强:能在广泛的温度范围内稳定工作,并具有较高的自我共振频率,适用于多种频率的应用场合。

    4. 应用案例和使用建议


    - 应用案例:该电感器可以用于手机充电器、无线充电器、DC-DC转换器、LED驱动电源、汽车电源系统等。
    - 使用建议:
    - 确保安装过程符合焊接曲线的要求,以避免损坏电感器。
    - 在清洗过程中不要使用刷子,以免损坏细小的引线。
    - 要求客户在安全关键应用中进行充分的可靠性和安全性验证。


    5. 兼容性和支持


    - 兼容性:此电感器可与其他表面贴装技术(SMT)元件兼容。
    - 支持服务:制造商提供技术支持、文档资料及可靠的售后服务。

    6. 常见问题与解决方案


    - Q:如何确保电感器的正确安装?
    - A:请遵循制造商提供的焊接曲线指导,并确保焊接质量。如需进一步帮助,请联系当地销售代表。
    - Q:电感器在高温环境下会受到什么影响?
    - A:温度不应超过125°C。如果温度超过这个阈值,可能会导致电感器内部的磁芯材料损坏。请注意监测温度,如有必要,采取适当的散热措施。
    - Q:电感器是否适合用于高压应用?
    - A:本产品不适合用于安全标准特别高的应用环境。若要用于此类应用,请先与制造商联系并签署相关协议。

    7. 总结和推荐


    总结:WE-LQS SMT Power Inductor凭借其小型化、高效能、高可靠性等特点,在多种电子设备中表现出色。尤其适用于需要紧凑设计且要求高效率的电源转换应用。
    推荐:强烈推荐在需要小型化、高效能、高可靠性的电子设备中使用此电感器。用户应仔细阅读并遵守技术手册中的使用指南和警告,以确保产品的最佳性能和长期稳定性。

74404052010参数

参数
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 5.5A
自谐振频率(SRF) 145MHz
容差 ±30%
直流电阻(DCR) 19.8mΩ
额定电流 3.9A
Q值 -
长*宽*高 5mm*5mm*2mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
