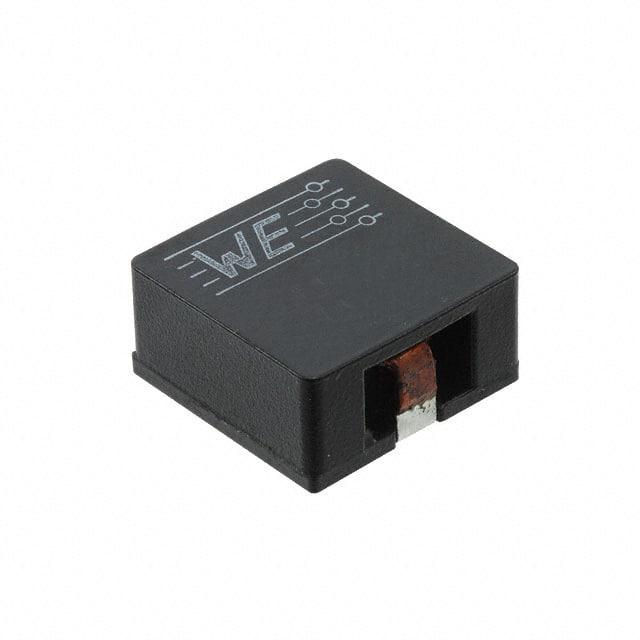

74435584700

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 6.1MHz 12A 9A 47μH 19.2mΩ ±20% 2212 标准安装,贴片安装 22.5mm*22mm*12.4mm
供应商型号: 2249889
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 74435584700

74435584700概述

    WE-HCI SMT High Current Inductor 技术手册解析

    1. 产品简介


    产品类型: SMT(表面贴装)高电流电感器
    主要功能: 高电流电路中的电感器设计,用于一般电子设备
    应用领域: 广泛应用于消费电子、工业控制等领域

    2. 技术参数


    - 尺寸(mm):
    - 11.0 ±1.0
    - 5.5 ±1.0
    - 22.5 ±1.0
    - 22.0 ±1.0
    - 3.5 ±1.0
    - 12.0 ±0.4
    - 22.5 ±1.0
    - 电气特性:
    - 电感量 L(100 kHz/10 mA):47 µH ±20%
    - 额定电流 IR(ΔT = 50 K):9 A max.
    - 临界饱和电流 ISAT,10%(|ΔL/L| < 10%):10.25 A typ.
    - 直流电阻 RDC(20 °C):19.2 mΩ ±10%
    - 自共振频率 fres:6.1 MHz typ.

    3. 产品特点和优势


    - 高效能: 能够承受高达9 A的额定电流,并保持稳定的电感值。
    - 高可靠性: 符合AEC-Q200 Grade 1标准,适用于安全关键应用。
    - 兼容性强: 设计符合国际标准,适合大规模生产和应用。

    4. 应用案例和使用建议


    应用案例:
    - 在消费电子产品如手机和平板电脑中的电源管理电路中。
    - 工业自动化设备中的电源转换模块。
    使用建议:
    - 确保电路板设计符合焊锡曲线要求,以避免损坏电感器。
    - 尽量避免高温和直接日光照射,防止长期性能下降。
    - 清洗时避免使用硬毛刷,以防损伤细径导线。

    5. 兼容性和支持


    - 兼容性: 本产品与大多数常见的表面贴装工艺兼容。
    - 支持: 厂商提供详细的焊接曲线指南和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 产品能否用于医疗设备?
    - 解决方案: 不能,除非经过专门协议批准。
    - 问题2: 产品如何处理清洗过程中的损伤风险?
    - 解决方案: 使用无损清洁剂,并进行人工检查以确保清洁过程不会造成损伤。

    7. 总结和推荐


    总结:
    - 优点: 高电流耐受能力、稳定性能、高可靠性。
    - 缺点: 使用范围受限于非军事和安全关键应用。
    推荐:
    - 强烈推荐用于普通电子设备中的电源管理电路,特别是需要高可靠性和高效能的应用场合。

74435584700参数

参数
自谐振频率(SRF) 6.1MHz
容差 ±20%
直流电阻(DCR) 19.2mΩ
额定电流 9A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 12A
长*宽*高 22.5mm*22mm*12.4mm
通用封装 2212
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74435584700厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74435584700数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74435584700 74435584700数据手册

74435584700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.7059
5+ ¥ 49.7059
10+ ¥ 44.5365
25+ ¥ 44.5365
50+ ¥ 43.7412
120+ ¥ 42.9459
600+ ¥ 42.9459
1200+ ¥ 42.9459
库存: 79
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.7
直接购买
加入购物车
