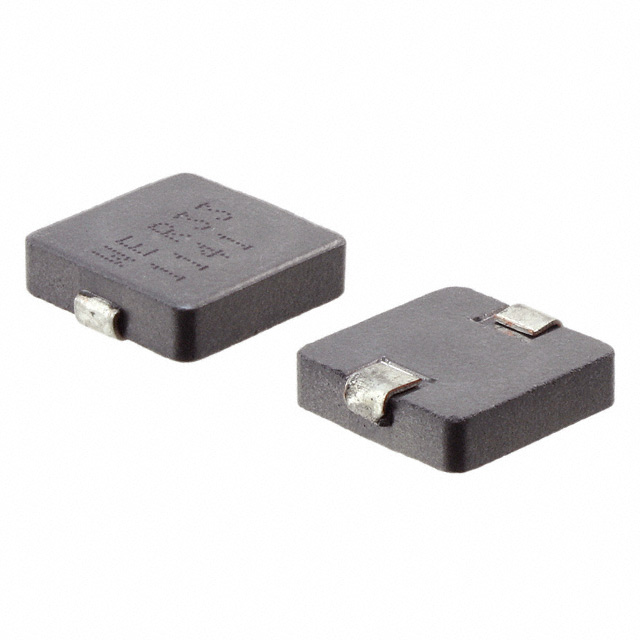

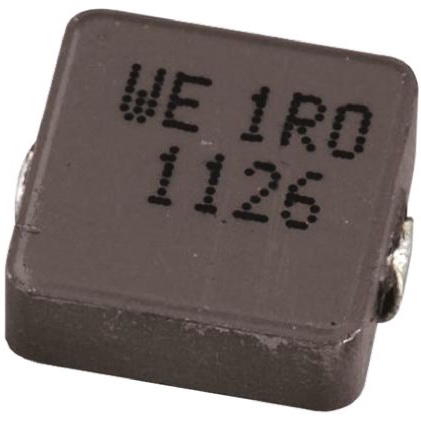

744373770068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 51MHz 27A 17.5A 680nH 2.2mΩ ±20% 1335 标准安装,贴片安装 13.5mm*12.6mm*3.5mm
供应商型号: BN-744373770068
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744373770068

744373770068概述

    WE-LHMI SMT Power Inductor 技术手册概述

    1. 产品简介


    WE-LHMI SMT Power Inductor 是一款专为一般电子设备设计和开发的表面贴装型功率电感器。它主要应用于通用电子产品中,具有良好的电气特性和稳定性。这款电感器适合用于各种消费类电子、工业设备和其他一般用途电子产品中。

    2. 技术参数


    WE-LHMI SMT Power Inductor 的关键技术和性能参数如下:
    - 尺寸(mm):
    - 长:3.3 ±0.2
    - 宽:12.6 ±0.3
    - 厚:12.6 ±0.3
    - 引脚间距:2.3 ±0.3
    - 引脚长度:13.5 ±0.5
    - 引脚直径:3.0 ±0.3
    - 标称电感值:0.68 µH ±20%
    - 额定电流:在 ΔT = 40 K 下为 17.5 A max.
    - 饱和电流:当 ΔL/L < 20% 时为 27 A typ.
    - 直流电阻:典型值为 1.8 mΩ,最大值为 2.2 mΩ
    - 自谐振频率:典型值为 51 MHz
    - 认证:符合 RoHS 和 REACH 标准,无卤素

    3. 产品特点和优势


    WE-LHMI SMT Power Inductor 具有以下几个显著的特点和优势:
    - 高可靠性:通过国际标准认证,确保在各种环境下的稳定性和可靠性。
    - 宽温度范围:可在-40°C 到 +125°C 的范围内正常工作。
    - 低直流电阻:典型值仅为 1.8 mΩ,保证了高效的电流传输。
    - 高饱和电流:达到 27 A typ.,适用于需要大电流的电路。
    - 符合环保要求:无卤素材料,符合国际环保标准。

    4. 应用案例和使用建议


    WE-LHMI SMT Power Inductor 主要应用于以下场合:
    - 电源管理:用于 DC-DC 转换器和电源滤波器。
    - 信号处理:用于高频信号的滤波和匹配网络。
    - 电机控制:用于电机驱动电路的滤波和能量储存。
    使用建议:
    - 确保在焊接过程中遵循推荐的回流焊曲线,以避免损坏。
    - 在安装后,进行必要的老化测试以确保可靠性和长期稳定性。
    - 避免在组件上施加过大的应力,特别是在引脚处。

    5. 兼容性和支持


    WE-LHMI SMT Power Inductor 与多种常见的 SMT 生产设备兼容,例如贴片机和回流焊炉。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括详细的装配指南和可靠性报告。对于特定的应用场景,客户可以联系制造商获取更多技术支持。

    6. 常见问题与解决方案


    WE-LHMI SMT Power Inductor 可能会遇到的问题及其解决方法包括:
    - 焊接过程中出现虚焊:确保遵循推荐的回流焊曲线。
    - 长时间存放后焊接不良:确保在 12 个月内使用,最好在出厂日期后的 6 个月内完成焊接。
    - 清洁过程导致损坏:使用无水酒精清洗时需谨慎,避免使用刷子直接接触组件。

    7. 总结和推荐


    WE-LHMI SMT Power Inductor 是一款高度可靠、性能优良的表面贴装型功率电感器,非常适合用于一般电子设备。其卓越的电气特性、高饱和电流能力和低直流电阻使其成为众多应用的理想选择。强烈推荐给需要高效、稳定电流传输的设计师和工程师。
    通过上述分析,我们可以得出结论:WE-LHMI SMT Power Inductor 是一款性能优异的产品,值得在设计和制造过程中采用。

744373770068参数

参数
电感值 680nH
饱和电流(LSAT) 27A
自谐振频率(SRF) 51MHz
容差 ±20%
直流电阻(DCR) 2.2mΩ
额定电流 17.5A
Q值 -
测试频率 100KHz
长*宽*高 13.5mm*12.6mm*3.5mm
通用封装 1335
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
