7443091062

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 25MHz 62A 34A 620nH 420μΩ ±20% 1411 标准安装,贴片安装 14.5mm*13.5mm*10.7mm
供应商型号: 3812781
供应商: 海外现货
标准整包数: 1

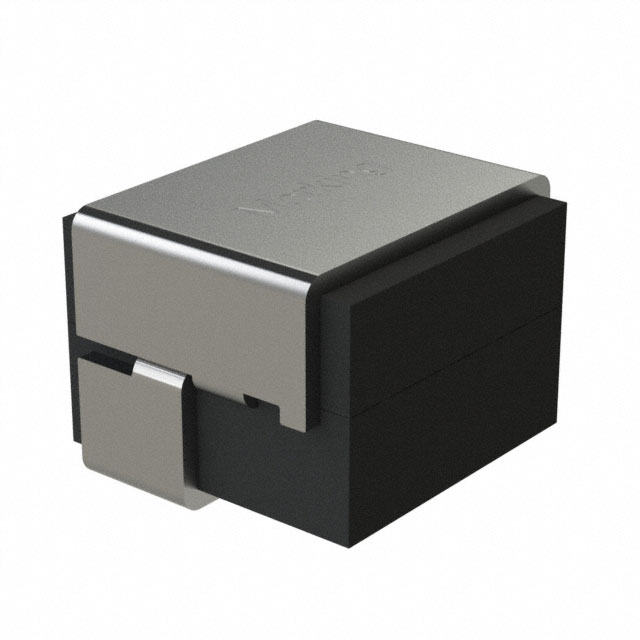

WURTH 贴片电感 7443091062

7443091062概述

    高频大电流扁平线圈电感器技术手册

    一、产品简介


    本产品为Würth Elektronik eiSos GmbH & Co. KG公司生产的WE-HCM系列SMT贴片式高频大电流扁平线圈电感器(产品代码:7443091062)。这类电感器主要用于通用电子设备中,能够满足高电流密度的应用需求。典型应用领域包括电源管理、滤波器、DC-DC转换器等。

    二、技术参数


    | 参数名称 | 技术指标 |

    | 尺寸 | 13.5 x 12.8 x 14.5 mm (max.) |
    | 标称电感值 (L) | 0.62 μH ±20% |
    | 额定电流 (IR) | 34 A (ΔT = 40 K) |
    | 饱和电流 (ISAT) | 62 A (|ΔL/L| < 20%) |
    | 直流电阻 (RDC) | 0.42 mΩ ±8% |
    | 自谐振频率 (fres) | 25 MHz |
    | RoHS合规性 | 符合 |
    | REACH合规性 | 符合 |
    | 无卤素材料 | 符合 |

    三、产品特点和优势


    1. 高电流密度:额定电流高达34 A,饱和电流为62 A,适用于大功率应用。
    2. 温度稳定性好:温升特性良好,工作温度范围宽(-40°C 至 +125°C)。
    3. 体积小、重量轻:采用扁平线圈设计,易于集成到小型电路板上。
    4. 可靠性高:符合RoHS、REACH及无卤素标准,确保环保及人体健康安全。
    5. 高自谐振频率:具备25 MHz的自谐振频率,适合高频应用场合。

    四、应用案例和使用建议


    应用场景:
    - 用于电源管理模块中的滤波和储能,例如DC-DC转换器。
    - 在高频信号处理系统中作为扼流圈,抑制高频噪声。
    使用建议:
    - 使用时需注意不要超过最大工作温度+125°C,以避免因高温导致的电感值变化。
    - 针对特定的安全关键应用,需预先进行可靠性评估,确保符合相关标准。

    五、兼容性和支持


    本产品具有良好的兼容性,适用于大多数标准焊接工艺。客户可联系销售工程师获取更多支持和技术咨询。同时,厂商提供长期的产品技术支持和售后服务,确保客户应用的顺利进行。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程损坏 | 遵循厂商提供的焊接工艺曲线,避免过高温度或不当压力。 |
    | 存储时间过长 | 请在12个月内使用产品,确保最佳性能。 |
    | 清洗过程中损坏 | 避免使用刷子或其他可能导致物理损伤的方法清洗电路板。 |

    七、总结和推荐


    综上所述,WE-HCM系列SMT贴片式高频大电流扁平线圈电感器凭借其高电流密度、宽工作温度范围及优良的温升特性,在电源管理和信号处理等领域具有显著优势。推荐在需要高可靠性、高电流密度的应用场景中使用。务必严格按照厂商指南进行操作,以保证产品的可靠性和使用寿命。

7443091062参数

参数
Q值 -
测试频率 100KHz
电感值 620nH
饱和电流(LSAT) 62A
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 420μΩ
额定电流 34A
长*宽*高 14.5mm*13.5mm*10.7mm
通用封装 1411
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7443091062厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443091062数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443091062 7443091062数据手册

7443091062封装设计

查看详情并下载
Symbol
Footprint
3D Model
