744773147

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 17MHz 770mA 680mA 47μH 844mΩ ±10% 标准安装,贴片安装 4.5mm*4mm*3.5mm
供应商型号: MMU-744773147-PUEHNO-1898KI
供应商: 海外现货
标准整包数: 1262

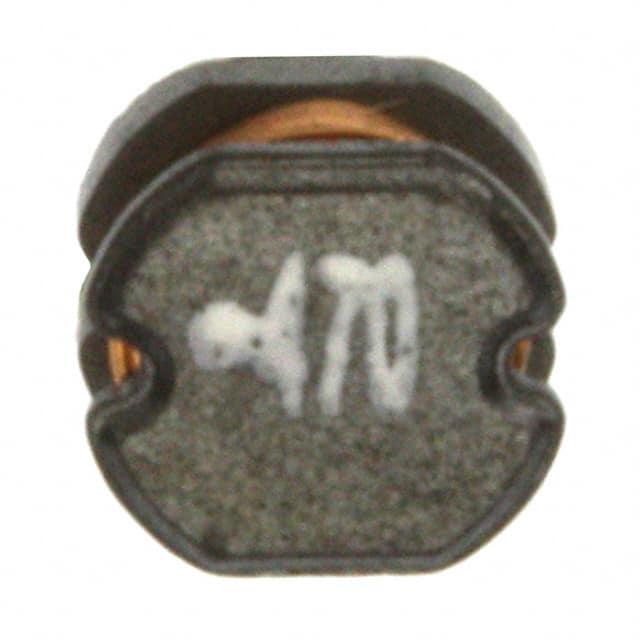

WURTH 贴片电感 744773147

744773147概述

    WE-PD2 SMT Power Inductor: Technical Manual

    1. 产品简介


    产品类型:
    WE-PD2 SMT Power Inductor是一款表面贴装(Surface Mount Technology, SMT)功率电感器,适用于广泛的应用领域。
    主要功能:
    这款电感器设计用于一般电子设备。它可以提供稳定的电流调节功能,适合用于电源管理、滤波、EMI抑制等场合。
    应用领域:
    - 电源管理
    - 滤波
    - 电磁干扰(EMI)抑制
    - 通信设备
    - 工业控制设备

    2. 技术参数


    尺寸:
    - 长度:4.5 mm ±0.3 mm
    - 宽度:3.2 mm ±0.3 mm
    - 高度:4.0 mm ±0.3 mm
    - 卷绕起点标记:•
    - 电感标记:470(电感代码)
    引脚布局:
    - 引脚长度:4.0 mm ±0.3 mm
    - 标记位置:1.5 mm
    - 比例尺:5.5:1
    电气特性:
    - 标称电感值:47 μH
    - 电流容差:±10%
    - 额定电流:0.68 A(ΔT = 40 K)
    - 饱和电流:0.77 A(|ΔL/L| < 10%)
    - 直流电阻:0.523 Ω(典型值)
    - 自谐振频率:17 MHz(典型值)
    认证信息:
    - RoHS标准:符合[2011/65/EU & 2015/863]
    - REACH标准:合规[EC 1907/2006]
    - 无卤素:符合[JESD JS709B]和[IEC 61249-2-21]

    3. 产品特点和优势


    - 高稳定性: 具有很高的稳定性和精确的电感值,非常适合需要精密电流调节的应用。
    - 高效能: 在额定电流下能够保持稳定的电感值,不会因电流变化而大幅波动。
    - 温度适应性强: 可在-40°C至+125°C的工作温度范围内稳定工作,满足各种环境需求。
    - 可靠性高: 通过国际标准认证,具有高可靠性和长寿命。

    4. 应用案例和使用建议


    典型应用场景:
    - 电源管理: 用于提高电源转换效率,减少能耗。
    - 滤波电路: 用于滤除高频噪声,提高信号质量。
    - 电磁干扰抑制: 有效抑制EMI干扰,保护敏感电子设备。
    使用建议:
    - 在设计电路时,确保电感器所处环境的温度不超过125°C,以保证其最佳性能。
    - 在焊接过程中遵循Würth Elektronik的技术规范,以避免损坏和保修失效。
    - 在存储时避免长时间暴露在潮湿环境中,确保电感器保持良好的焊锡性。

    5. 兼容性和支持


    兼容性:
    - 本产品可与标准的SMT生产设备兼容,支持常见的回流焊接工艺。
    支持和服务:
    - 厂商提供详尽的文档和支持服务,包括用户手册、技术咨询等。
    - 用户在设计过程中有任何疑问,可以随时联系销售工程师获取帮助。

    6. 常见问题与解决方案


    问题一:
    - 问题描述: 电感器在高温环境下工作不稳定。
    - 解决方案: 确保电感器的工作温度不超过125°C,并检查是否有过热现象,必要时增加散热措施。
    问题二:
    - 问题描述: 焊接后发现电感器损坏。
    - 解决方案: 检查焊接过程是否符合Würth Elektronik的技术规范,如有需要重新焊接,并确保使用合适的焊接参数。
    问题三:
    - 问题描述: 存储时间超过12个月后电感器出现焊锡性下降。
    - 解决方案: 在购买后12个月内尽快使用,如需长期存储,请按照厂商要求的条件进行。

    7. 总结和推荐


    综合评估:
    WE-PD2 SMT Power Inductor是一款高性能的电感器,具备高稳定性、高效能和良好的温度适应性。它适用于广泛的电子设备和系统,特别是对可靠性要求较高的应用场合。
    推荐使用:
    强烈推荐在需要高精度电流调节和强抗干扰能力的应用中使用此电感器。无论是用于电源管理还是EMI抑制,这款产品都能为您的设计带来显著的优势。

744773147参数

参数
电感值 47μH
饱和电流(LSAT) 770mA
自谐振频率(SRF) 17MHz
容差 ±10%
直流电阻(DCR) 844mΩ
额定电流 680mA
Q值 -
测试频率 10KHz
长*宽*高 4.5mm*4mm*3.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
