首页  >  产品百科  >  74439370082

74439370082

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 10MHz 44A 13A 8.2μH 6.5mΩ ±20% 1510 标准安装,贴片安装 16.4mm*15.4mm*10mm
供应商型号: 4360158
供应商: 海外现货
标准整包数: 1

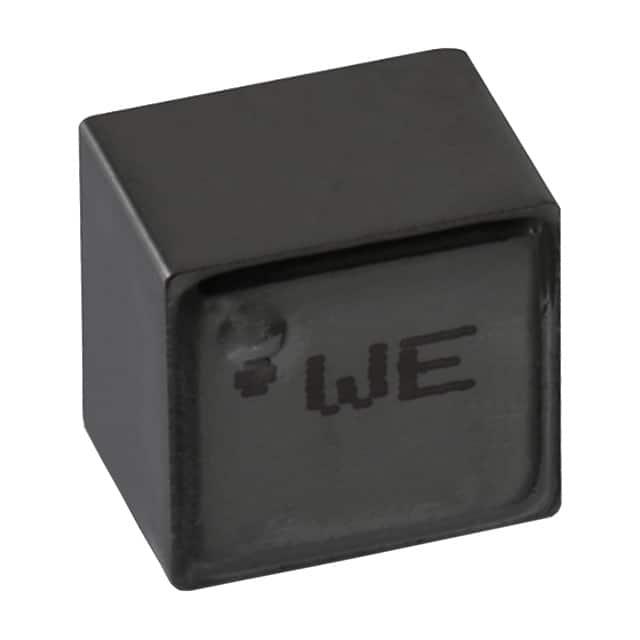

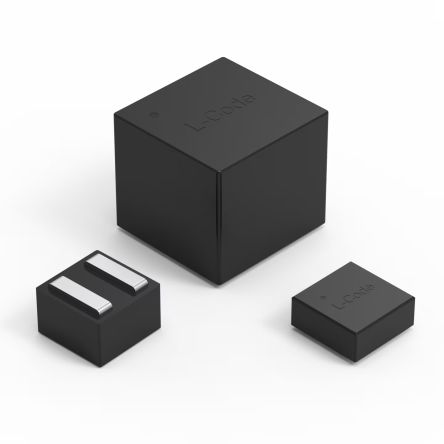

WURTH 贴片电感 74439370082

74439370082概述

    电子元器件产品技术手册

    产品简介


    WE-XHMI SMT Power Inductor(WE-XHMI 表面贴装功率电感) 是一款专为通用电子设备设计的表面贴装功率电感。其主要功能是用于存储电能并在需要时释放,广泛应用于电源管理、通信设备、工业自动化等多个领域。

    技术参数


    - 尺寸:
    - 长度:10.0 mm 最大
    - 宽度:16.4 ± 0.3 mm
    - 高度:15.4 ± 0.3 mm
    - 引脚间距:7.5 ± 0.3 mm
    - 引脚宽度:3.2 ± 0.2 mm
    - 焊盘宽度:13.0 ± 0.75 mm
    - 最小焊盘长度:11.3 mm
    - 标记:
    - 标记符号:8R2(电感编码)
    - 电气特性:
    - 电感量: 8.2 µH(±20% 容差)
    - 额定电流: ΔT = 40 K 时为 13 A(最大)
    - 饱和电流: ΔL/L < 30% 时为 44 A(典型值)
    - 直流电阻: 20 °C 时为 6.5 mΩ(±10% 容差)
    - 自谐振频率: 10 MHz(典型值)
    - 工作条件:
    - 工作温度范围:-40 °C 到 +125 °C
    - 存储条件:温度低于 40 °C,相对湿度低于 75%
    - 认证:
    - 符合 RoHS 指令 2011/65/EU 和 2015/863
    - 符合 REACH 指令 (EC) 1907/2006
    - 无卤素材料符合标准 JEDEC JS709B 和 IEC 61249-2-21

    产品特点和优势


    WE-XHMI 表面贴装功率电感 具有如下特点和优势:
    1. 高可靠性:在 -40 °C 到 +125 °C 的宽工作温度范围内仍能保持稳定性能。
    2. 高饱和电流:典型值为 44 A,确保在高电流条件下依然可靠运行。
    3. 低直流电阻:仅 6.5 mΩ,减少功耗,提高效率。
    4. 符合环保标准:符合 RoHS 和 REACH 认证要求,确保产品在制造过程中的环保性。
    5. 无卤素材料:使用符合 JEDEC 和 IEC 标准的无卤素材料,环保安全。

    应用案例和使用建议


    应用案例:
    1. 电源管理:用于开关电源中储存和释放能量,提高系统效率。
    2. 通信设备:用于信号滤波和电路保护,提升通信质量。
    3. 工业自动化:用于电机驱动和其他控制电路,提高系统的稳定性和可靠性。
    使用建议:
    1. 正确选择焊接温度曲线:根据焊接工艺的不同选择合适的温度曲线,确保焊接效果。
    2. 避免机械冲击:安装时需避免直接机械冲击,以防铁粉芯材料损坏。
    3. 及时清洁:使用适当的清洁剂清洁电路板,防止损坏或改变组件特性。

    兼容性和支持


    兼容性:
    - 封装类型:1510 封装
    - 包装方式:卷带式包装,符合 IEC 60286 -3:2013 标准
    - 其他兼容性:可以与其他标准电子元器件一起使用,但需注意兼容性测试
    支持:
    - 技术支持:由制造商提供全面的技术支持和售后维护服务。
    - 文档资料:完整的技术手册和应用指南可从制造商官网下载。

    常见问题与解决方案


    1. 焊接不良:请确保选择正确的焊接温度曲线,并严格遵循焊接工艺要求。
    2. 电感量不稳定:检查安装过程中是否受到机械冲击,或者是否存在潜在的环境因素影响。
    3. 温升过高:在高电流条件下,适当增加散热措施以降低温升。

    总结和推荐


    综上所述,WE-XHMI SMT Power Inductor 具备卓越的性能和广泛的适用性,适用于多种高要求的应用场景。特别是其高可靠性、低电阻和环保特性使其在市场上具有很强的竞争优势。强烈推荐用于对质量和性能要求较高的电子设备中。

74439370082参数

参数
直流电阻(DCR) 6.5mΩ
额定电流 13A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 44A
自谐振频率(SRF) 10MHz
容差 ±20%
长*宽*高 16.4mm*15.4mm*10mm
通用封装 1510
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74439370082厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74439370082数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74439370082 74439370082数据手册

74439370082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.6441
2+ ¥ 60.6747
3+ ¥ 51.2455
5+ ¥ 51.2455
10+ ¥ 49.1957
20+ ¥ 45.916
50+ ¥ 45.096
100+ ¥ 45.096
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.64
直接购买
加入购物车
