首页  >  产品百科  >  784776215

784776215

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 5MHz 900mA 810mA 150μH 470mΩ ±20% 标准安装,贴片安装 10mm*9mm*5.9mm
供应商型号: 732-6895-6-ND
供应商: Digi-Key
标准整包数: 1

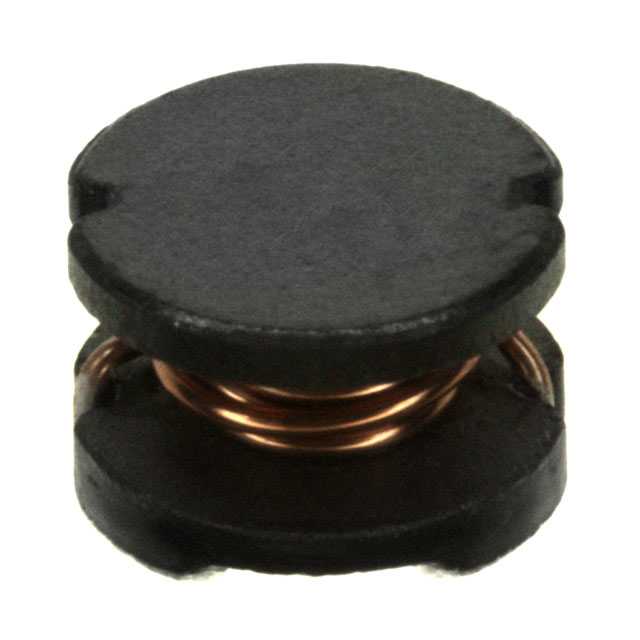

WURTH 贴片电感 784776215

784776215概述

    WE-PD2A SMD Power Inductor 技术手册综述

    1. 产品简介


    WE-PD2A 是一款表面贴装(SMD)功率电感器,适用于广泛的通用电子设备。其主要功能是在电路中提供电感效应,常用于电源管理、滤波、电磁干扰抑制等场合。由于其广泛的应用范围,该产品可以被用于消费电子、通信设备、工业控制等多种设备中。

    2. 技术参数


    以下为 WE-PD2A 的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 标称电感量 | 150 | µH |
    | 额定电流 | 0.81 | A |
    | 饱和电流 | 0.90 | A |
    | 直流电阻 | 0.47 | Ω |
    | 自谐振频率 | 5 | MHz|
    | 额定电压 | 80 | VDC|
    | 温度范围 | -40°C ~ +125°C
    工作温度范围:-40°C 至 +125°C(环境温度:-40°C 至 +85°C)

    3. 产品特点和优势


    - 高稳定性:电感值的变化在规定的条件下不超过 ±10%。
    - 宽温度适应性:能够在极端温度条件下保持稳定性能。
    - 可靠性高:通过了 AEC-Q 200 认证,符合严格的可靠性标准。
    - 易于集成:采用 SMD 封装,方便自动化生产和安装。

    4. 应用案例和使用建议


    该电感器广泛应用于各种电源管理和滤波应用中,例如:
    - 直流电源滤波:用于去除电源线上的噪声和波动,提高电源质量。
    - 信号处理:在无线通信设备中作为滤波器,减少电磁干扰。
    使用建议:
    - 确保在焊接过程中遵守规定的回流焊曲线,以避免损坏产品。
    - 在极端温度环境下使用时,确保散热措施到位,避免温度超过 125°C。

    5. 兼容性和支持


    WE-PD2A 可与其他常见的 SMD 组件一起使用,满足大多数电路设计的需求。此外,Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括但不限于产品咨询、技术支持和保修服务。

    6. 常见问题与解决方案


    1. 问:焊接过程中如何防止电感器受损?
    答:严格按照规定的回流焊曲线进行焊接,焊接完成后检查是否有外观损伤或电气性能变化。
    2. 问:电感值为何出现偏差?
    答:可能是因为温度变化导致电感值改变。应在规定的温度范围内使用,并定期检测其性能。

    7. 总结和推荐


    WE-PD2A SMD Power Inductor 在技术参数和性能上表现出色,特别适合在要求高可靠性的场合使用。它的宽温度范围适应性和高稳定性使其成为众多应用的理想选择。综合考虑其价格和性能,强烈推荐使用该产品。
    通过上述综述,可以看出 WE-PD2A 是一款功能强大且用途广泛的电感器,非常适合用于多种电子设备中。希望本文能够帮助您更好地理解和使用这一产品。

784776215参数

参数
电感值 150μH
饱和电流(LSAT) 900mA
自谐振频率(SRF) 5MHz
容差 ±20%
直流电阻(DCR) 470mΩ
额定电流 810mA
Q值 -
测试频率 10KHz
长*宽*高 10mm*9mm*5.9mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

784776215厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784776215数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 784776215 784776215数据手册

784776215封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.53 ¥ 21.3785
10+ $ 2.1114 ¥ 17.8413
50+ $ 1.8888 ¥ 15.8073
100+ $ 1.8168 ¥ 15.2041
250+ $ 1.7428 ¥ 14.5853
库存: 490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.37
