744784115A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 2.3GHz 300mA 8@100MHz 15nH 500mΩ ±5% 0402 贴片安装 1mm*500μm*600μm
供应商型号: 2424685
供应商: 海外现货
标准整包数: 10

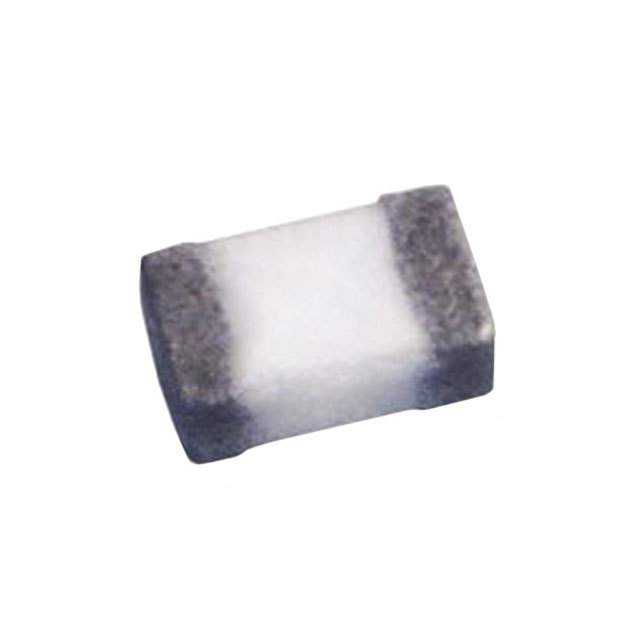

WURTH 贴片电感 744784115A

744784115A概述

    WE-MK Multilayer Ceramic SMD Inductor 技术手册解析

    产品简介


    WE-MK Multilayer Ceramic SMD Inductor(多层陶瓷表面贴装电感)是一种广泛应用于电子设备中的元件。它主要用于在电子电路中提供必要的电感值,以实现滤波、耦合、谐振等多种功能。由于其体积小、可靠性高和成本效益好等特点,这种电感被广泛用于消费电子、通信设备和工业控制等领域。

    技术参数


    - 型号: 744784115A
    - 尺寸: 0402A
    - 尺寸规格: A = 0.024英寸,B = 0.012英寸,D = 0.012英寸
    - 电感值: 15 nH ± 5%
    - Q因子: 8(100 MHz时)
    - 直流电阻 (RDC): 0.50 Ω
    - 额定电流 (IR): 300 mA
    - 自谐振频率 (Fres): 2300 MHz
    - 工作温度范围: -55°C 至 +125°C
    - 储存温度: -20°C 至 +60°C
    - 湿度: 30% 至 70% RH
    - 测试条件: 20°C, 33% RH

    产品特点和优势


    - 紧凑设计: 采用0402A小型封装,适合高密度布线和空间受限的设计。
    - 高可靠性: 能够承受广泛的温度和湿度条件。
    - 高性能: 在高频条件下仍能保持稳定的电感值和良好的Q因子。
    - 易于焊接: 遵循标准的回流焊工艺,确保可靠连接。

    应用案例和使用建议


    应用场景
    该电感常用于电源管理电路、滤波器和高频信号处理等场合。例如,在电源模块中,它可以作为输入输出滤波电感,帮助稳定电压并减少噪声干扰。
    使用建议
    - 焊接注意事项: 确保焊接过程符合推荐的回流焊曲线,避免过高的峰值温度,以防止损坏电感。
    - 环境保护: 在潮湿环境下使用时,应特别注意防潮措施,如使用防潮袋或干燥剂。
    - 机械防护: 在某些振动较大的环境中,建议增加额外的固定措施,以防止电感因震动而脱落或损坏。

    兼容性和支持


    - 兼容性: 适用于大多数标准的PCB布局工具和设计软件。
    - 支持服务: 厂商提供详尽的技术文档和支持服务,包括PCN和PTN通知系统,以保证产品更新和生命周期管理。

    常见问题与解决方案


    1. 焊接后电感失效
    - 解决方法:检查焊接曲线是否符合推荐参数;重新进行焊接。
    2. 电感值漂移
    - 解决方法:确认焊接过程中没有过高的温度导致材料退化;重新测量确认是否需要更换电感。
    3. 机械损伤
    - 解决方法:确保电感在安装后得到适当的机械保护;使用胶水或其他固定方式。

    总结和推荐


    总体而言,WE-MK Multilayer Ceramic SMD Inductor 是一款功能强大且可靠的电感元件,非常适合于现代电子设备中广泛应用。它的紧凑设计、高可靠性和良好性能使其在市场上具有很强的竞争优势。对于需要高频、高效和可靠电感的应用场合,这款产品无疑是首选。因此,强烈推荐在相关设计中选用此款电感。

744784115A参数

参数
测试频率 100MHz
电感值 15nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.3GHz
容差 ±5%
直流电阻(DCR) 500mΩ
额定电流 300mA
Q值 8@100MHz
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744784115A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744784115A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744784115A 744784115A数据手册

744784115A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.766
100+ ¥ 0.6469
500+ ¥ 0.5796
2500+ ¥ 0.5693
5000+ ¥ 0.5693
10000+ ¥ 0.5589
50000+ ¥ 0.5589
100000+ ¥ 0.5589
库存: 6959
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.66
