744776256

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 3MHz 470mA 390mA 560μH 1.9Ω ±20% 1054 标准安装,贴片安装 10mm*9mm*5.9mm
供应商型号: 732-4174-6-ND
供应商: Digi-Key
标准整包数: 1

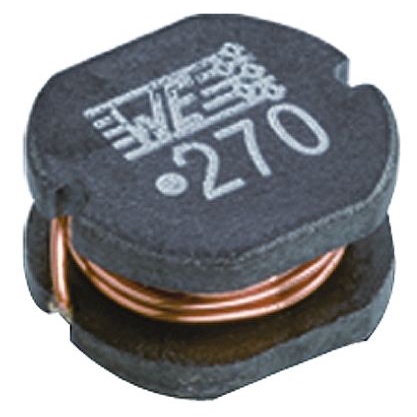

WURTH 贴片电感 744776256

744776256概述

    WE-PD2 SMT Power Inductor 技术手册解析

    产品简介


    WE-PD2 是一款表面贴装(SMT)功率电感器,由 Würth Elektronik eiSos GmbH & Co. KG 生产。该产品主要用于通用电子设备,特别是在需要较高频率和较大电流的场合。WE-PD2 在电源管理和电磁干扰抑制方面表现出色,适用于工业控制、通信设备、计算机及消费电子产品等领域。

    技术参数


    - 物理尺寸: 10.50 mm × 24.00 mm × 9.40 mm
    - 电感量: 560 µH ±20%
    - 额定电流: 0.39 A (最大)
    - 饱和电流: 0.47 A (典型值)
    - 直流电阻: 1.047 Ω (典型值) / 1.9 Ω (最大值)
    - 自谐振频率: 3 MHz (典型值)
    - 环境温度范围: 存储条件为-40°C 至 +85°C,工作温度为-40°C 至 +125°C
    - 环保认证: RoHS、REACH、无卤素
    - 封装规格: 符合国际标准 IEC 60286-3:2013

    产品特点和优势


    - 高可靠性: 经过严格的生产过程控制和测试,确保长期稳定运行。
    - 低损耗: 高效的设计使得电感器在工作时具有较低的能量损失。
    - 宽温度范围: 能够适应极端的工作温度,适合各种严苛环境下的应用。
    - 环保材料: 采用符合 RoHS、REACH 和无卤素标准的材料,符合环保要求。

    应用案例和使用建议


    - 电源管理: 用于开关电源和 DC-DC 转换器中,确保稳定的电压输出。
    - 电磁干扰抑制: 可以有效抑制高频信号产生的电磁干扰,提高系统的电磁兼容性。
    - 散热设计: 在高温环境下工作时,建议采用有效的散热措施以避免热损坏。
    使用建议:
    - 正确焊接工艺: 确保焊接工艺符合 Würth Elektronik 的技术规范,以保证产品的可靠性和寿命。
    - 清洁处理: 清洗过程中应避免使用可能导致绝缘层损坏的化学剂。
    - 防潮保护: 储存时应保持适当的湿度,以防止产品受潮损坏。

    兼容性和支持


    - 兼容性: 与市面上常见的 PCB 设计高度兼容,可直接应用于大多数 SMT 制造工艺。
    - 技术支持: Würth Elektronik 提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训。

    常见问题与解决方案


    - 问题: 产品在焊接过程中出现焊点虚焊现象。
    - 解决方案: 检查焊接工艺是否符合标准,调整焊接温度和时间。
    - 问题: 使用过程中产品发出异常噪音。
    - 解决方案: 检查是否存在音频信号引起的磁致伸缩效应,必要时更换产品。

    总结和推荐


    WE-PD2 SMT Power Inductor 凭借其高效能、高可靠性以及宽温度适应能力,在各类电子设备中展现出色的性能。尽管存在一定的使用限制和注意事项,但通过合理的使用方法和维护,完全可以满足大多数应用场景的需求。因此,强烈推荐给对电感器性能和可靠性有较高要求的应用领域。

744776256参数

参数
额定电流 390mA
Q值 -
测试频率 10KHz
电感值 560μH
饱和电流(LSAT) 470mA
自谐振频率(SRF) 3MHz
容差 ±20%
直流电阻(DCR) 1.9Ω
长*宽*高 10mm*9mm*5.9mm
通用封装 1054
安装方式 标准安装,贴片安装
零件状态 在售

744776256厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744776256数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744776256 744776256数据手册

744776256封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.53 ¥ 21.3785
10+ $ 2.1114 ¥ 17.8413
50+ $ 1.8888 ¥ 15.8073
100+ $ 1.8168 ¥ 15.2041
250+ $ 1.7428 ¥ 14.5853
库存: 440
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.37
