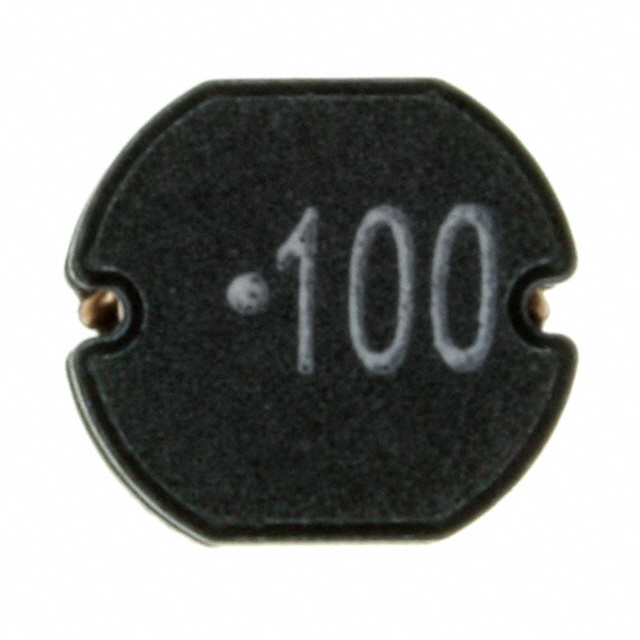

74477510

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 28MHz 2.95A 2.3A 10μH 70mΩ ±10% 标准安装,贴片安装 7.8mm*7mm*5.5mm
供应商型号: 1636035
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 74477510

74477510概述

    WE-PD2 SMT Power Inductor: Comprehensive Guide

    1. 产品简介


    WE-PD2 SMT Power Inductor(型号:74477510)是一款专为通用电子设备设计的表面贴装电感器。它采用7.8 x 7.0 mm的小型封装,适用于多种电子设备,如通信设备、计算机外围设备、工业控制系统及消费电子产品等。电感器的主要功能是储存磁场能量并用于电路中的滤波、去耦、平滑电流等功能。

    2. 技术参数


    - 尺寸:7.0 ±0.3 mm(长),2.8 mm(宽),7.8 ±0.3 mm(高),7.0 ±0.3 mm(厚度),4.95 ±0.5 mm(直径)
    - 匝数起始标记:标记100(电感量代码)
    - 产品标记:WE-PD2
    - 推荐焊盘图案:2.0 mm(长度),7.5 mm(宽度),8.0 mm(高度),3.0 mm(厚度)
    - 标称电感量:10 μH ±10%
    - 额定电流:在温升40 K时,最大2.3 A
    - 饱和电流:在电感量变化小于10%时,典型值2.95 A
    - 直流电阻:20°C下,典型值0.044 Ω,最大值0.07 Ω
    - 自谐振频率:典型值28 MHz
    - RoHS认证:符合指令2011/65/EU及2015/863
    - REACH认证:符合(EU)1907/2006
    - 无卤素认证:符合JEDEC JS709B和IEC 61249-2-21标准
    - 工作温度范围:环境温度范围-40°C到+85°C,操作温度范围-40°C到+125°C
    - 存储条件:在原包装中,温度不超过40°C,相对湿度不超过75%

    3. 产品特点和优势


    WE-PD2 SMT Power Inductor具备多项独特功能和优势,使其在众多应用中脱颖而出:
    - 高效率:具有优异的电磁兼容性,能够有效减少电磁干扰。
    - 可靠耐用:采用优质材料和工艺,确保长期稳定运行。
    - 宽工作温度范围:可在-40°C至+125°C的极端环境下正常工作。
    - 高可靠性:通过严格的质量控制和测试流程,确保每个产品都达到高标准。
    - 易于集成:小型化设计和标准封装使得装配过程简便快捷。

    4. 应用案例和使用建议


    WE-PD2 SMT Power Inductor广泛应用于多个领域,如通信设备、计算机外围设备、工业控制系统及消费电子产品等。以下是一些具体的应用场景和使用建议:
    - 电源滤波:在电源电路中使用,可以显著降低输出电压纹波,提高系统稳定性。
    - 高频信号处理:适合高频信号的滤波、耦合和去耦应用。
    - 模拟电路:用于模拟信号放大器、运算放大器等场合,提高信号质量和稳定性。
    使用建议:
    - 确保电路设计合理,避免过流情况发生。
    - 在焊接过程中严格按照推荐的焊接曲线进行,以保证电感器的最佳性能。
    - 清洗和维修过程中要小心轻放,避免损坏电感器。

    5. 兼容性和支持


    WE-PD2 SMT Power Inductor与多种电子元器件和设备具有良好的兼容性,可以无缝集成到现有系统中。制造商提供了全面的技术支持和维护服务,包括技术文档、软件工具、培训课程等。
    - 兼容性:与大多数主流电子元器件和设备具有良好的兼容性。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档、软件工具、培训课程和技术支持,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    问题1:如何确保焊接质量?
    解决方案:严格按照推荐的焊接曲线进行焊接,以保证电感器的最佳性能。
    问题2:如何清洗电感器?
    解决方案:避免使用可能损坏线圈绝缘层的清洗剂,不建议使用刷子进行清洗,以免损伤线圈。
    问题3:如何确保存储安全?
    解决方案:在原包装中,存储温度不超过40°C,相对湿度不超过75%,且存放时间不宜超过12个月。

    7. 总结和推荐


    综上所述,WE-PD2 SMT Power Inductor以其高效能、高可靠性和易于集成的特点,在各类电子设备中表现卓越。推荐在需要高稳定性和高可靠性应用中使用此款电感器。用户应根据具体应用场景选择合适的电感器型号,并遵循厂家提供的安装指南和使用说明,以确保最佳效果。
    如果您正在寻找一款高性能、高可靠性的电感器来满足您的特定需求,WE-PD2 SMT Power Inductor无疑是一个值得考虑的选择。

74477510参数

参数
Q值 -
测试频率 1KHz
电感值 10μH
饱和电流(LSAT) 2.95A
自谐振频率(SRF) 28MHz
容差 ±10%
直流电阻(DCR) 70mΩ
额定电流 2.3A
长*宽*高 7.8mm*7mm*5.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
