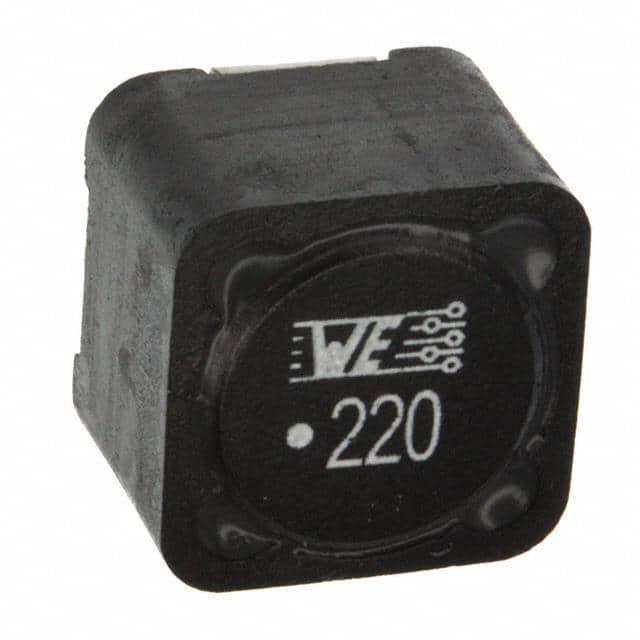

744777115

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 19.5MHz 2.2A 1.6A 20 15μH 81mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*4.5mm
供应商型号: 3674660
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744777115

744777115概述


    产品简介


    WE-PD SMT Shielded Power Inductor(WE-PD SMT屏蔽式功率电感)
    产品类型:WE-PD SMT屏蔽式功率电感是一种表面贴装技术(SMT)屏蔽式功率电感,适用于广泛的电子设备中。这类电感主要用于电源管理和滤波,以确保稳定和可靠的电力供应。
    主要功能:该电感具备高效率的电磁屏蔽性能,可以有效地减少外部干扰对电路的影响。它具有良好的温度特性和可靠性,适用于各种高频和低频电路应用。
    应用领域:主要应用于电源管理模块、电池充电电路、射频模块、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 7.3 mm × 7.3 mm × 4.5 mm(最大) |
    | 标记 | 起始绕组位置标记;150(电感代码) |
    | 推荐焊盘图案 | 4.8 mm × 8 mm × 2.2 mm × 1.6 mm |
    | 环境温度 | 工作环境:-40°C 到 +125°C |
    | 存储条件 | 温度:<40°C;相对湿度:<75% RH |
    | RoHS认证 | 符合2011/65/EU和2015/863标准 |
    | REACH认证 | 符合[(EC)1907/2006] |
    | 无卤认证 | 符合JEDEC JS709B标准 |
    | 组件认证 | 符合AEC-Q200等级1 |

    产品特点和优势


    - 高可靠性:该电感符合国际安全标准,如AEC-Q200,确保在严苛环境中仍能可靠工作。
    - 优秀的电磁屏蔽:具备高效的电磁屏蔽性能,有效减少外部干扰。
    - 宽泛的工作温度范围:工作温度可达-40°C到+125°C,适应多种极端环境。
    - 小体积设计:紧凑的设计使其易于集成到各种电子设备中,节省空间。
    - 兼容性好:符合IEC 60286标准,便于自动化生产和大规模应用。

    应用案例和使用建议


    应用案例:
    - 电源管理模块:在DC-DC转换器中使用,提高系统稳定性。
    - 通信设备:用于滤波和去耦合,确保信号完整性。
    - 电池充电电路:提供稳定的电流和电压输出。
    使用建议:
    - 焊接工艺:确保按照指定的回流焊曲线进行焊接,避免过度焊接。
    - 冷却设计:考虑到热效应,合理设计散热路径,保持电感工作温度在安全范围内。
    - 清洗步骤:避免使用可能损坏线圈绝缘层的清洗剂,推荐手动清洗。

    兼容性和支持


    - 兼容性:该电感符合IEC 60286-3:2013标准,可与其他标准电路板设计兼容。
    - 厂商支持:提供详细的焊接和测试指南,确保客户顺利使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感失效 | 确保焊接工艺符合标准回流焊曲线,检查焊接质量。 |
    | 长期存储导致焊点不良 | 在存储时注意环境温湿度条件,尽量在12个月内使用。 |
    | 高频信号引起噪声 | 设计中考虑适当的电磁屏蔽措施,使用高频低噪声的封装材料。|

    总结和推荐


    总结:WE-PD SMT屏蔽式功率电感是一款高度可靠的电感产品,具备优秀的电磁屏蔽能力和广泛的温度适应性。其小体积设计使得它非常适合作为现代电子设备中的核心组件。
    推荐:鉴于其出色的性能和广泛的应用范围,我们强烈推荐此产品用于电源管理模块、通信设备和电池充电电路等应用场景。同时,考虑到其严格的生产和测试流程,建议客户严格按照使用说明操作,以充分发挥其潜力。

744777115参数

参数
自谐振频率(SRF) 19.5MHz
容差 ±20%
直流电阻(DCR) 81mΩ
额定电流 1.6A
Q值 20
测试频率 1KHz
电感值 15μH
饱和电流(LSAT) 2.2A
长*宽*高 7.3mm*7.3mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
