首页  >  产品百科  >  744771002

744771002

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 50MHz 11A 10A 2.2μH 8mΩ ±20% 1260 标准安装,贴片安装 12mm*12mm*6mm
供应商型号: 1635901
供应商: 海外现货
标准整包数: 1

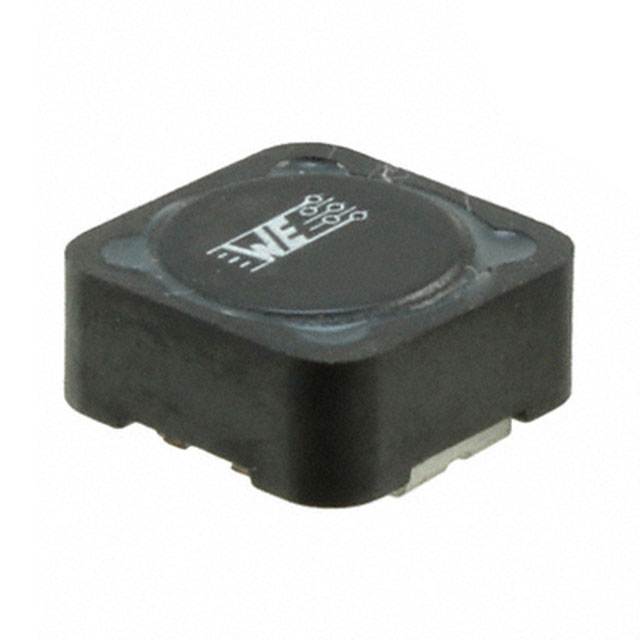

WURTH 贴片电感 744771002

744771002概述

    WE-PD SMT Shielded Power Inductor 技术手册概述

    1. 产品简介


    WE-PD SMT Shielded Power Inductor(WE-PD SMT屏蔽式功率电感) 是一款适用于通用电子设备的电感器。它设计用于提高电路效率,特别适用于电源管理、滤波器和电磁干扰抑制等应用。这款电感器采用紧凑的设计,便于集成到各类电子设备中,如消费电子产品、通信设备和工业控制系统。

    2. 技术参数


    该电感器的关键技术参数如下:
    - 尺寸(mm):12.0 ± 0.3 x 12.0 ± 0.3 x 6.0(最大值),8.0 ± 0.3,5.0 ± 0.2
    - 标记:标记为“2R2”,表示电感值为2.2 μH
    - 额定电流:IR,40K 在 ΔT = 40 K 条件下为 10 A(最大值)
    - 性能额定电流:RP,40K 在 ΔT = 40 K 条件下为 15.5 A(最大值)
    - 饱和电流:I SAT,10% |ΔL/L| < 10% 时为 11 A(典型值)
    - 直流电阻:RDC @ 20 °C 时为 5 mΩ(典型值),7 mΩ(最大值)
    - 自谐振频率:f res 为 50 MHz(典型值)
    - 操作电压:V DC 为 120 V(最大值)
    - 环境温度范围:-40 °C 至 +85 °C(环境温度),-40 °C 至 +125 °C(操作温度)

    3. 产品特点和优势


    - 高电流承载能力:能够处理高达 15.5 A 的电流,保证了稳定的电流传输。
    - 紧凑设计:尺寸仅为 12.0 x 12.0 x 6.0 mm,非常适合空间有限的应用场合。
    - 低直流电阻:直流电阻典型值为 5 mΩ,减少能量损失,提高效率。
    - 优异的温度特性:工作温度范围宽,从 -40 °C 到 +125 °C,适合多种严苛环境。
    - 符合多项标准:RoHS、REACh 和无卤素认证,满足环保要求。

    4. 应用案例和使用建议


    该电感器广泛应用于电源管理和滤波电路,例如:
    - DC-DC 转换器:用于将一种直流电压转换为另一种直流电压,确保稳定的输出电压。
    - 电磁干扰抑制:通过滤波功能减少电路中的噪声,提高系统稳定性。
    使用建议:
    - 合理散热设计:确保 PCB 布局合理,避免过热导致的性能下降。
    - 正确的焊接工艺:遵循制造商推荐的回流焊曲线,确保焊接质量。

    5. 兼容性和支持


    该电感器与标准的 SMT 工艺完全兼容,适用于大多数现代电子制造流程。厂商提供全面的技术支持,包括详细的封装规格和兼容性指南。

    6. 常见问题与解决方案


    - Q: 电感器的标记含义是什么?
    - A: 标记“2R2”表示电感值为 2.2 μH。
    - Q: 如何避免焊接过程中的损坏?
    - A: 遵循推荐的焊接曲线,避免过高的峰值温度。
    - Q: 如何处理长时间存储带来的影响?
    - A: 存储时间不应超过 12 个月,以防止终端氧化,影响可焊性。

    7. 总结和推荐


    总的来说,WE-PD SMT Shielded Power Inductor 是一款高效、可靠的电感器,特别适用于需要高电流承载能力和紧凑设计的应用场合。经过仔细考虑后,我们强烈推荐该产品用于电源管理和滤波电路中,特别是在要求高稳定性和低损耗的场合。

744771002参数

参数
自谐振频率(SRF) 50MHz
容差 ±20%
直流电阻(DCR) 8mΩ
额定电流 10A
Q值 -
测试频率 1KHz
电感值 2.2μH
饱和电流(LSAT) 11A
长*宽*高 12mm*12mm*6mm
通用封装 1260
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744771002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744771002数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744771002 744771002数据手册

744771002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.2154
10+ ¥ 12.0063
50+ ¥ 10.7576
100+ ¥ 10.7576
200+ ¥ 10.5655
500+ ¥ 10.3734
2500+ ¥ 10.3734
5000+ ¥ 10.3734
库存: 388
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.21
