744914135

产品分类: 贴片电感
厂牌: WURTH
产品描述: 150MHz 1.5GHz 4A 112@150MHz 35.5nH 6.8mΩ ±5% 3168 标准安装,贴片安装 6.86mm*3.05mm*3.18mm
供应商型号: 3517040
供应商: 海外现货
标准整包数: 1

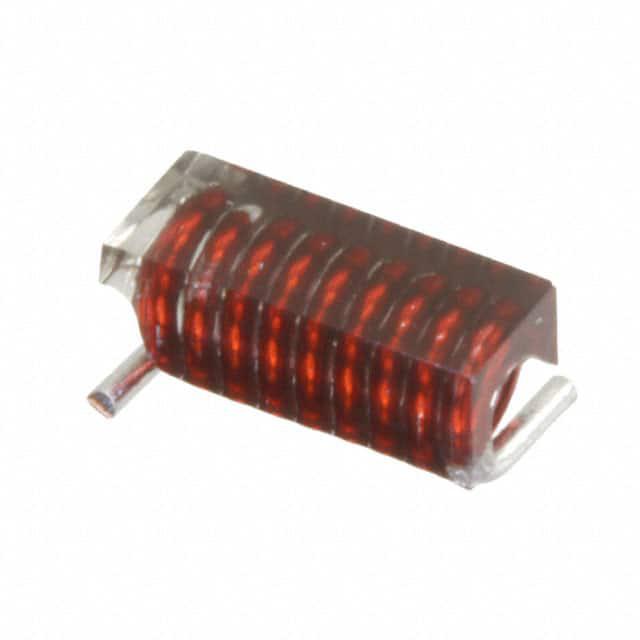

WURTH 贴片电感 744914135

744914135概述

    # WE-CAIR 空芯电感技术手册

    产品简介


    WE-CAIR 是一款由 Würth Elektronik eiSos 开发的空芯电感器,专为一般电子设备设计。该产品具有低功耗、高Q值的特点,在射频电路、滤波器和阻抗匹配等领域有着广泛应用。本产品适用于非关键性应用场合,不建议用于对安全性和可靠性要求极高的场景,如医疗、军事、航空航天等。

    技术参数


    | 参数名称 | 规格值 | 单位 |
    |
    | 外形尺寸(最大) | 3.18 | mm |
    | 重量 | 0.58 ± 0.38 | g |
    | 最大额定电流 | 4 | A |
    | 直流电阻(最大) | 6.8 | mΩ |
    | 自谐振频率(最小) | 1.5 | GHz |
    | 电感量(典型值) | 35.5 | nH |
    | Q值(最小值) | 112
    | 工作温度范围 | -40 至 +125 | °C |
    | 贮存条件湿度上限 | 75% | RH |

    产品特点和优势


    WE-CAIR 系列空芯电感具备以下特点:
    - 高Q值:达到112以上,适合高频滤波和阻抗匹配需求。
    - 稳定性能:在150MHz下电感值精度可达±5%,满足精密电路要求。
    - 温度适应性强:能在宽广的温度范围内保持稳定性能。
    - 环保设计:符合RoHS、REACH及无卤素标准,绿色环保。
    这些特点使其成为无线通信、物联网设备和消费类电子产品中理想的电磁干扰抑制元件。

    应用案例和使用建议


    应用案例
    - 射频电路:利用其低损耗特性构建高效的射频滤波网络。
    - 信号处理:作为阻抗匹配组件,改善信号传输效率。
    - 电源管理:减少开关噪声,提高电源系统的稳定性。
    使用建议
    为了充分发挥WE-CAIR的性能,建议:
    - 确保焊点与PCB板面平行以避免损坏。
    - 在清洗过程中避免使用刷子以防损伤细线圈。
    - 存储时注意温度和湿度控制,防止长期存放导致的性能下降。

    兼容性和支持


    WE-CAIR系列产品已通过严格的测试认证,与大多数现代电子制造工艺兼容。Würth Elektronik提供全面的技术支持服务,包括在线资源访问、样品申请和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法焊接 | 检查是否遵循正确的回流曲线 |
    | 噪音异常 | 检查音频信号频率是否超标 |
    | 寿命缩短 | 定期检查并更新相关文档 |

    总结和推荐


    总体而言,WE-CAIR 空芯电感是一款高性能、低成本的电感解决方案,特别适合于需要良好高频特性的应用场合。尽管其应用领域有限制,但对于一般电子设备来说,它仍然是一个值得信赖的选择。如果你正在寻找一款能够满足基本需求且性价比高的电感产品,那么WE-CAIR无疑是一个理想之选。因此,我们推荐此款产品给希望降低开发成本同时确保质量的企业和个人用户。

744914135参数

参数
额定电流 4A
Q值 112@150MHz
测试频率 150MHz
电感值 35.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.5GHz
容差 ±5%
直流电阻(DCR) 6.8mΩ
长*宽*高 6.86mm*3.05mm*3.18mm
通用封装 3168
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744914135厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744914135数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744914135 744914135数据手册

744914135封装设计

查看详情并下载
Symbol
Footprint
3D Model
