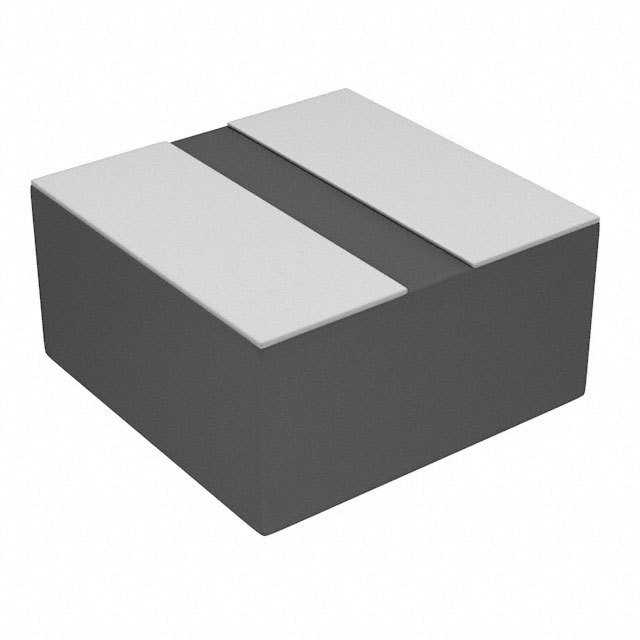

784383350068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 100MHz 8.1A 4.1A 680nH 30mΩ ±30% 1212 贴片安装 3mm*3mm*1.5mm
供应商型号: 3551697
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 784383350068

784383350068概述

    WE-MAIA SMD Power Inductor 技术手册

    产品简介


    WE-MAIA SMD Power Inductor 是一款高性能的表面贴装功率电感器,适用于各种通用电子设备。该产品采用铁粉芯材料制成,具有优良的电磁兼容性。广泛应用于通信设备、计算机系统、消费电子以及电源管理等领域。

    技术参数


    - 尺寸:3.0 mm ±0.2 mm × 3.0 mm ±0.2 mm × 1.5 mm(最大)× 1.2 mm(最大)
    - 封装:Tape and Reel
    - 型号标记:R68 (Inductance Code)
    - 额定电流:在温度上升40 K时为4.1 A(最大)
    - 饱和电流:当|ΔL/L| < 20% 时为8.1 A(典型值)
    - 直流电阻:20 °C 时为25 mΩ(典型值),30 mΩ(最大值)
    - 自谐振频率:100 MHz(典型值)
    - 工作温度范围:-40 °C 至 +125 °C(操作温度),-20 °C 至 +40 °C(存储温度)
    - 认证:AEC-Q200 资格认证
    - 阻抗特性:参见附图
    - 温度上升特性:参见附图
    - 电感电流特性:参见附图

    产品特点和优势


    - 高效率:在高温和大电流下仍能保持良好的电感值稳定性。
    - 长寿命:使用寿命长,适合长期运行的电路设计。
    - 优异的热性能:良好的散热能力确保组件在长时间使用中不出现过热现象。
    - 符合标准:通过AEC-Q200认证,适用于汽车和其他安全要求高的场合。

    应用案例和使用建议


    应用案例
    - 通信模块:在通信设备中作为滤波器使用,可以有效减少电磁干扰。
    - 计算机主板:用于电源转换电路,提高能源利用效率。
    - 消费电子:作为音频放大器中的电感元件,提升音质表现。
    使用建议
    - 温度控制:注意保持电感器温度不超过+125°C。
    - 正确焊接:遵循指定的回流焊接曲线以保证焊接质量。
    - 机械防护:避免直接机械冲击导致铁粉材料剥落或损坏。

    兼容性和支持


    - 兼容性:该产品设计上与其他通用电子元件高度兼容,可以轻松集成到现有设计中。
    - 支持服务:厂商提供详尽的技术文档和支持,包括应用笔记和焊接指南。用户可以通过官网下载相关资料并联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题一:如何防止电感器过热?
    - 解决方法:使用散热片或其他散热措施,并确保工作温度在推荐范围内。

    - 问题二:焊接过程中出现焊点不良怎么办?
    - 解决方法:检查并调整焊接曲线,确保按照推荐的温度曲线进行焊接。

    总结和推荐


    综上所述,WE-MAIA SMD Power Inductor 在众多应用场景中展现出卓越的性能和可靠性,尤其适合需要高效率和稳定性的电力管理及信号处理电路。基于其出色的电感特性、温度适应性和广泛的适用范围,我们强烈推荐此款产品用于各类电子产品设计中。同时,厂商提供的详细支持和文档资源也使得集成和调试过程更加简单便捷。

784383350068参数

参数
直流电阻(DCR) 30mΩ
额定电流 4.1A
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 8.1A
自谐振频率(SRF) 100MHz
容差 ±30%
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
