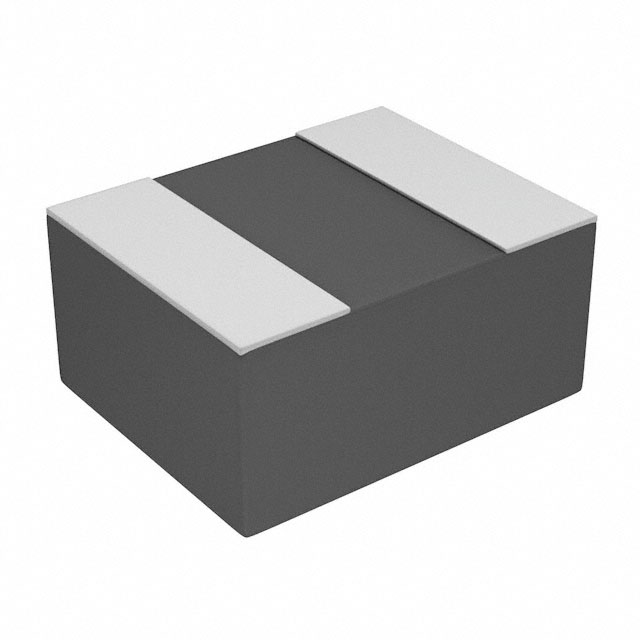

74438324100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 23MHz 1.4A 700mA 10μH 780mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2448574
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 74438324100

74438324100概述


    产品简介


    WE-MAPI SMT Power Inductor(WE-MAPI表面贴装功率电感)是一种专门设计用于一般电子设备的高性能电感器。它适用于各种电路中,如电源管理、滤波、信号耦合等领域,具有高可靠性、低损耗的特点。

    技术参数


    - 尺寸:2.5 × 1.2 mm(最大厚度1.2 mm),焊盘图案推荐尺寸为2.8 mm × 1.1 mm。
    - 封装:采用A0型载带封装,载带宽度8 mm,载带厚度0.22 mm,盖带宽度6.25 mm,盖带厚度3.50 mm。
    - 电气特性:
    - 标称电感量:10 µH ±20%
    - 额定电流:0.9 A(ΔT = 40 K)
    - 饱和电流:典型值1.75 A(30% |ΔL/L| < 30%)
    - 直流电阻:典型值680 mΩ,最大值780 mΩ
    - 自谐振频率:23 MHz
    - 工作电压:最大80 V DC
    - 认证:符合RoHS、REACh标准,无卤素材料

    产品特点和优势


    WE-MAPI SMT Power Inductor的主要特点是:
    - 高可靠性:经过严格的测试和认证,符合多项国际标准。
    - 宽工作温度范围:能在-40°C至+125°C的极端环境下稳定工作。
    - 低损耗:优化的设计使得在高电流下仍能保持较低的损耗。
    - 快速热响应:优秀的散热性能,适合高温环境下的长期运行。

    应用案例和使用建议


    根据手册中的描述,WE-MAPI SMT Power Inductor常用于电源管理和滤波电路中。在实际应用中,建议如下:
    - 严格遵守焊接工艺规范:确保使用合适的助焊膏厚度(推荐100 µm),避免因焊接不良导致的产品损坏。
    - 注意存放条件:产品需存放在原包装内,避免长时间暴露于直射阳光下,储存时间不超过12个月。
    - 手动检查:在进行灌封后,手动检查产品以避免因密封不全导致的污染问题。

    兼容性和支持


    WE-MAPI SMT Power Inductor可与其他标准SMT元器件兼容。制造商提供详尽的技术文档和设计套件,方便客户进行电路设计和评估。此外,制造商还提供免费样品服务,方便用户评估和测试产品。

    常见问题与解决方案


    - 问题一:产品在焊接过程中出现虚焊现象。
    - 解决方法:确保使用正确的助焊膏厚度,并遵循推荐的回流焊曲线参数。
    - 问题二:产品在长时间使用后出现异常发热。
    - 解决方法:检查电路布局是否合理,确保足够的散热空间;必要时增加散热片或改进散热方式。

    总结和推荐


    总体来看,WE-MAPI SMT Power Inductor是一款非常可靠的高性能电感器,适合广泛的应用场合。其出色的性能和广泛的适用范围使其成为许多电子设备中不可或缺的一部分。因此,我强烈推荐此产品给需要高可靠性和高性能电感器的工程师和设计师。

74438324100参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 23MHz
容差 ±20%
直流电阻(DCR) 780mΩ
额定电流 700mA
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
