7447709150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 17MHz 8A 6.5A 15μH 26mΩ ±20% 标准安装,贴片安装 12mm*12mm*10mm
供应商型号: 26M-7447709150
供应商: 云汉优选
标准整包数: 1

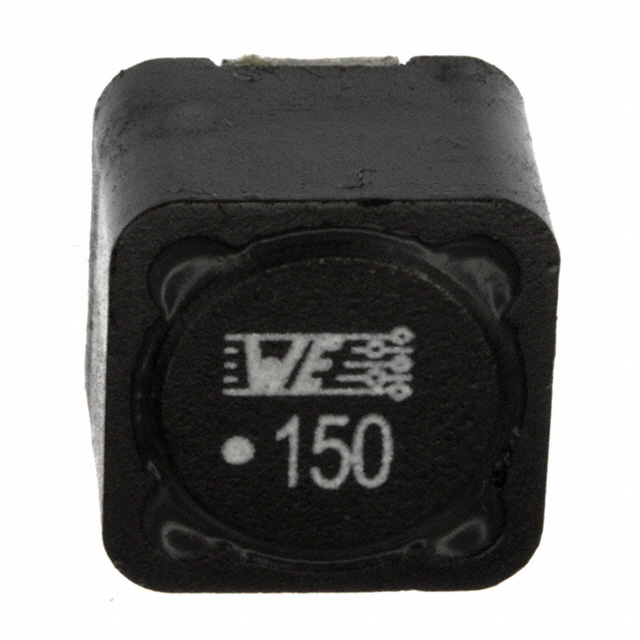

WURTH 贴片电感 7447709150

7447709150概述


    产品简介


    WE-PD SMT屏蔽式功率电感是一种专为通用电子设备设计的表面贴装电感器。它主要用于电源管理和电磁干扰(EMI)滤波应用。这类电感器广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 尺寸:12.0 mm ±0.5 mm x 12.0 mm ±0.5 mm x 10.0 mm最大值
    - 重量:未提供具体数值
    - 引脚间距:8.0 mm ±0.3 mm
    - 封装:采用标准Tape and Reel包装
    - 线圈内径:未提供具体数值
    - 电气特性:
    - 标称电流:最大值为6.5 A
    - 饱和电流:典型值为8 A
    - 直流电阻:21 mΩ典型值,最大值为26 mΩ
    - 自谐振频率:典型值为17 MHz
    - 最大额定电压:120 V
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:存储温度低于40°C,相对湿度小于75%
    - 环保认证:符合RoHS、REACH和无卤素标准

    产品特点和优势


    1. 高可靠性:设计和制造符合国际标准,适用于一般电子设备。
    2. 高耐温性能:可在-40°C至+125°C的宽广温度范围内工作。
    3. 低直流电阻:具有低直流电阻特性,有助于减少功耗。
    4. 屏蔽结构:屏蔽结构可以有效减少电磁干扰。
    5. 长寿命:符合RoHS、REACH和无卤素标准,适合环保要求较高的应用。

    应用案例和使用建议


    应用案例:
    - 用于移动设备充电器的电源管理
    - 工业自动化设备中的EMI滤波
    - 通信基站的电源转换电路
    使用建议:
    1. 安装注意事项:确保电感器的焊接温度和时间符合制造商的技术规范,以避免损坏。
    2. 散热管理:在高负载情况下,应注意电感器的散热,避免温度超过最大工作温度。
    3. 清洗处理:在清洗过程中避免使用刷子,以免损坏电感器的线圈。

    兼容性和支持


    - 兼容性:此电感器可与大多数标准SMT生产线兼容。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG提供详细的安装指南和技术支持服务。客户可以通过其网站或直接联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问:如何处理储存超过12个月的产品?
    - 答:建议重新检查其焊锡性,并确保在使用前进行测试。
    2. 问:焊接过程中的热冲击如何避免?
    - 答:遵循制造商提供的焊接曲线,避免超出规定温度范围。
    3. 问:长时间暴露于阳光下是否有影响?
    - 答:应避免直接阳光照射,以防止材料老化。

    总结和推荐


    总体来说,WE-PD SMT屏蔽式功率电感是一款性能可靠、适应性强的产品,特别适用于需要高效电源管理和EMI滤波的应用场合。鉴于其卓越的电气特性和广泛的适用性,强烈推荐在各类电子设备设计中选用该电感器。对于需要高安全性和可靠性的应用,建议预先对产品的适用性进行详细评估,并遵循制造商的指导进行操作。

7447709150参数

参数
容差 ±20%
直流电阻(DCR) 26mΩ
额定电流 6.5A
Q值 -
测试频率 1KHz
电感值 15μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 17MHz
长*宽*高 12mm*12mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447709150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447709150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447709150 7447709150数据手册

7447709150封装设计

查看详情并下载
Symbol
Footprint
3D Model
