74404042151

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 7.5MHz 450mA 300mA 150μH 2.853Ω ±20% 4018 标准安装,贴片安装 4mm*4mm*1.8mm
供应商型号: 710-74404042151
供应商: Mouser
标准整包数: 1

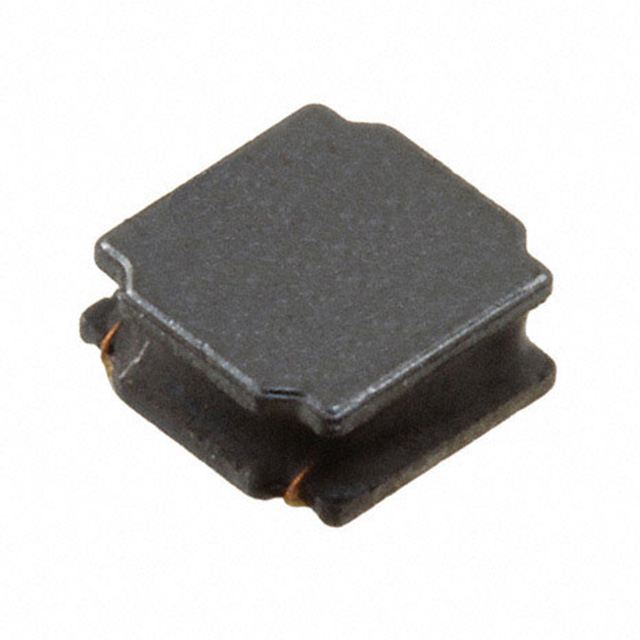

WURTH 贴片电感 74404042151

74404042151概述


    产品简介


    WE-LQS SMT Power Inductor(WE-LQS 表面贴装功率电感)
    类型:表面贴装电感
    主要功能:储能和滤波
    应用领域:一般电子设备、电源管理和信号处理等
    WE-LQS 表面贴装功率电感是一款专为一般电子设备设计的高效能电感器,主要用于储能和滤波。由于其紧凑的设计和优异的性能,它广泛应用于电源管理、信号处理等领域。本产品不适用于要求极高安全标准的应用场合,如军事、航空、核控制等。

    技术参数


    尺寸
    - 长:4.0 ±0.2 mm
    - 宽:3.7 ±0.2 mm
    - 高:0.95 ±0.1 mm
    - 引脚间距:4.0 ±0.2 mm
    - 引脚长度:3.3 ±0.2 mm
    - 最大高度:1.8 mm
    技术规格
    - 标称电感值:150 µH ±20%
    - 额定电流:0.3 A max.
    - 饱和电流:0.45 A typ.(当 ΔL/L < 30%)
    - 直流电阻:2853 mΩ ±20%
    - 自谐振频率:7.5 MHz typ.
    工作条件
    - 环境温度范围:-40 °C 至 +85 °C
    - 存储条件:湿度 < 75% RH
    - 最大工作温度:+125 °C
    认证
    - 符合 RoHS 指令 [2011/65/EU&2015/863]
    - 符合 REACH 规定 [(EC)1907/2006]
    - 符合无卤素规定 [JEDEC JS709B]
    - 符合无卤素规定 [IEC 61249-2-21]

    产品特点和优势


    WE-LQS SMT Power Inductor 的独特之处在于其高效率、可靠性和紧凑设计。该电感器能够在较宽的工作温度范围内稳定运行,适用于各种严苛的环境。此外,其自谐振频率较高,适用于高频应用,这使其在信号处理领域具有显著的优势。产品认证齐全,符合环保要求,因此在市场上具有较强的竞争力。

    应用案例和使用建议


    典型应用
    - 电源管理模块
    - 信号滤波电路
    - 通信设备中的电感组件
    使用建议
    1. 安装前检查:确保焊接温度不超过制造商规定的温度上限,以防止损坏。
    2. 清洁过程:使用适当的清洗剂,并避免刷子直接接触线圈,以防损坏。
    3. 环境控制:确保存储条件满足要求,避免长时间暴露在阳光下,以延长使用寿命。

    兼容性和支持


    WE-LQS 表面贴装功率电感与大多数 SMT 生产线兼容。制造商提供详细的技术支持和售后保障,确保客户能够顺利进行产品集成和调试。

    常见问题与解决方案


    问题1:焊接时出现虚焊现象
    解决办法:确认焊接温度曲线符合规范,并进行适当的预热处理。
    问题2:长时间使用后电阻增加
    解决办法:检查存储条件是否符合要求,必要时更换新批次的产品。
    问题3:信号处理中产生噪声
    解决办法:检查音频信号频率,必要时调整电路布局以减少噪声干扰。

    总结和推荐


    WE-LQS SMT Power Inductor 在设计和性能上都表现出色,具备良好的电气特性和适用性。鉴于其卓越的性能和广泛的适用性,我们强烈推荐这款产品用于各类电源管理和信号处理应用场景。通过严格遵循使用建议和注意事项,可以确保其在各类环境中长期稳定运行。
    本文档详细介绍了 WE-LQS 表面贴装功率电感的各项关键参数和应用指南,旨在帮助工程师更好地理解和利用这一高性能电子元件。

74404042151参数

参数
容差 ±20%
直流电阻(DCR) 2.853Ω
额定电流 300mA
Q值 -
测试频率 100KHz
电感值 150μH
饱和电流(LSAT) 450mA
自谐振频率(SRF) 7.5MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 4018
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74404042151厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404042151数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404042151 74404042151数据手册

74404042151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.242 ¥ 10.4949
50+ $ 1.0879 ¥ 9.1928
250+ $ 0.6793 ¥ 5.7403
500+ $ 0.6437 ¥ 5.4391
1000+ $ 0.5486 ¥ 4.636
3000+ $ 0.4232 ¥ 3.5756
库存: 2924
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.49
