74438336022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 42MHz 4.3A 2.4A 2.2μH 80mΩ ±20% 2-SMD 贴片安装 3mm*3mm*2mm
供应商型号: 26M-74438336022
供应商: 云汉优选
标准整包数: 1

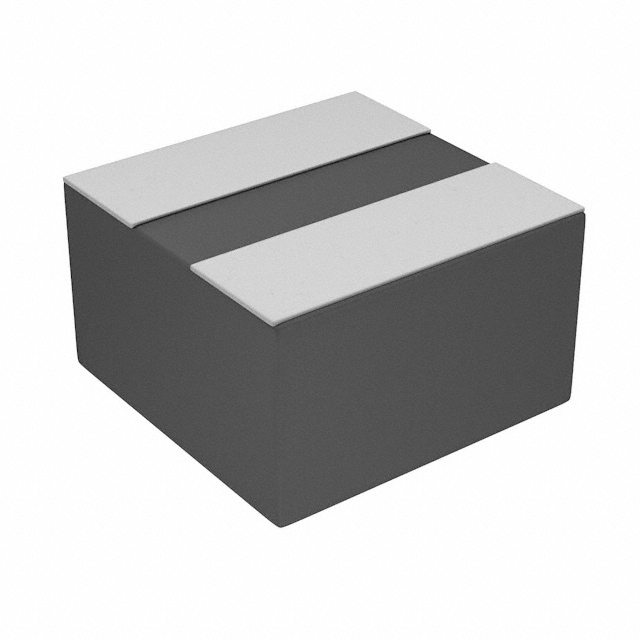

WURTH 贴片电感 74438336022

74438336022概述

    WE-MAPI SMT Power Inductor 技术手册解析

    产品简介


    WE-MAPI SMT Power Inductor 是一款专门设计用于通用电子设备的小型化表面贴装功率电感器。其主要功能是在电路中存储和释放能量,适用于开关电源、DC-DC 转换器和滤波电路等应用领域。该产品以其紧凑的设计、高效的能效转换和良好的稳定性著称,在消费电子、通信设备及工业控制等领域有着广泛的应用。

    技术参数


    - 尺寸(毫米): 长宽高分别为 3.0 mm ± 0.2 mm 和 2.0 mm。
    - 标号: 表面印有 2R2,表示电感值为 2.2 μH。
    - 推荐焊盘图案: 焊盘图案的长宽为 3.4 mm 和 0.8 mm。
    - 电气特性:
    - 电感量:2.2 μH,容差为 ±20%。
    - 额定电流:2.4 A(温升 40 K)。
    - 饱和电流:4.3 A(当 ΔL/L < 20%)。
    - 直流电阻:典型值 67 mΩ,最大值 80 mΩ。
    - 自谐振频率:典型值 42 MHz。
    - 认证: 符合 RoHS、REACH、无卤素标准。
    - 温度范围: 操作温度范围为 -40°C 至 +125°C。

    产品特点和优势


    1. 小型化设计:尺寸仅为 3.0 mm × 2.0 mm,适合空间受限的设计。
    2. 高效能转换:低直流电阻,确保高能效转换。
    3. 可靠性高:符合 AEC-Q200 Grade 1 标准,保证长期稳定运行。
    4. 良好的环境适应性:可在 -40°C 至 +125°C 的极端环境中工作。

    应用案例和使用建议


    - 开关电源:在开关电源中作为储能元件,提高能效。
    - DC-DC 转换器:稳定电压输出,减小纹波。
    - 滤波电路:减少电磁干扰,提高系统可靠性。

    使用建议:
    1. 在焊接过程中,请严格按照推荐的焊接温度曲线操作,以避免电感器损坏。
    2. 保持焊盘清洁,避免虚焊或短路。
    3. 对于复杂应用,建议预先进行性能测试和验证。

    兼容性和支持


    - 兼容性:可与各种标准 SMT 工艺兼容。
    - 支持服务:提供详细的安装指南和故障排除文档,以及专业的技术支持团队。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方法:确保焊盘清洁,选择正确的焊膏厚度。
    2. 问题:温度过高导致性能下降。
    - 解决方法:检查系统散热设计,确保温度不超过 +125°C。
    3. 问题:电感值不准确。
    - 解决方法:在电路设计阶段对电感值进行校正,或选用其他标称值的电感器。

    总结和推荐


    WE-MAPI SMT Power Inductor 是一款高效能、高可靠性的表面贴装电感器,适用于多种电路设计。其小巧的体积和卓越的性能使其在各类应用中表现出色。强烈推荐在需要高性能电感器的场合使用。
    这篇文章提供了关于 WE-MAPI SMT Power Inductor 的全面介绍,涵盖了技术参数、产品特点、应用建议和常见问题解决方案,帮助用户更好地了解和使用该产品。

74438336022参数

参数
额定电流 2.4A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 4.3A
自谐振频率(SRF) 42MHz
容差 ±20%
直流电阻(DCR) 80mΩ
长*宽*高 3mm*3mm*2mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74438336022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74438336022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74438336022 74438336022数据手册

74438336022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.1676
10+ ¥ 11.2126
100+ ¥ 9.9193
500+ ¥ 8.8935
1000+ ¥ 8.06
库存: 790
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 15.16
