744761115A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 4GHz 700mA 35@250MHz 15nH 170mΩ ±5% 0603 贴片安装 1.6mm*1.05mm*1.25mm
供应商型号: 1748764
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 744761115A

744761115A概述

    电子元器件产品技术手册

    产品简介

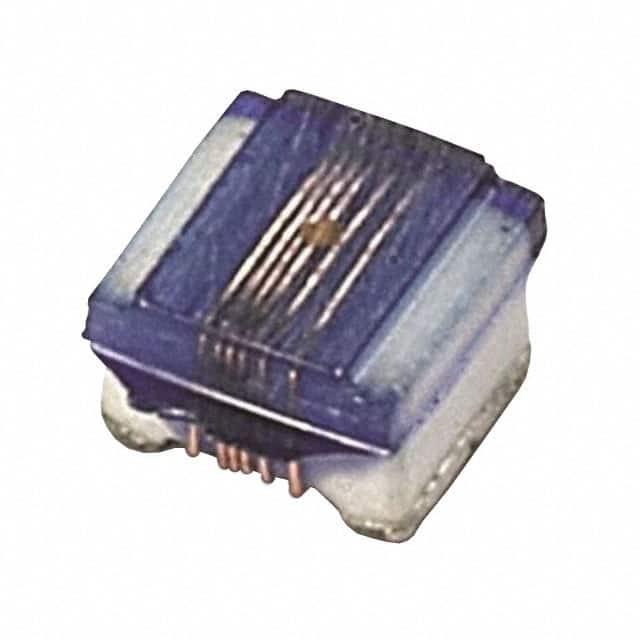

    WE-KI SMT Wire Wound Ceramic Inductor(WE-KI系列SMT线绕陶瓷电感)是一款专为通用电子设备设计的高性能电感。该产品具有体积小、性能稳定的特点,广泛应用于通信、消费电子、工业控制等领域。

    技术参数


    - 尺寸:
    - 长:0.35 ± 0.1 mm
    - 宽:1.05 ± 0.2 mm
    - 厚:1.6 ± 0.2 mm
    - 引脚间距:0.5 mm
    - 引脚宽度:1.05 ± 0.2 mm
    - 电气特性:
    - 电感值 \(L\): 15 nH ± 5% @ 250 MHz
    - 品质因数 \(Q\):
    - 250 MHz: 35 min.
    - 900 MHz: 68 typ.
    - 直流电阻 \(R{DC}\): 0.17 Ω max. @ 20°C
    - 额定电流 \(I{R}\): 700 mA max. @ ΔT = 15 K
    - 自谐振频率 \(f{res}\): 4000 MHz min.
    - 认证:
    - RoHS标准符合[2011/65/EU&2015/863]
    - REACh标准符合[(EC)1907/2006]
    - 无卤素标准符合[JEDEC JS709B]
    - 无卤素标准符合[IEC 61249-2-21]
    - 组件等级符合AEC-Q200 Grade 1

    产品特点和优势


    WE-KI SMT Wire Wound Ceramic Inductor在高频应用中表现出色,具备优异的温度稳定性和抗干扰能力。其小尺寸和高可靠性使其成为各种电子设备的理想选择。此外,该产品通过了严格的环保认证,符合RoHS和REACH标准,是绿色电子产品的首选。

    应用案例和使用建议


    - 典型应用场景:
    - 无线通信设备中的滤波器和匹配电路
    - 消费电子产品中的电源管理和信号处理
    - 工业控制系统中的电源稳定和滤波
    - 使用建议:
    - 在焊接过程中严格遵守规定的焊锡曲线,以确保焊接质量和组件寿命。
    - 清洗过程中避免使用刷子,以免损伤线圈。
    - 使用过程中注意温度管理,避免超过最大允许温度。

    兼容性和支持


    该产品可与标准SMT工艺兼容,适用于多种电子制造设备。厂商提供全面的技术支持和售后服务,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    - 问题1: 焊接后引脚断裂
    - 解决方案: 确保焊接过程中的温度和时间符合规范,检查焊接曲线是否正确。

    - 问题2: 温度上升过高
    - 解决方案: 使用散热片或优化PCB布局,确保良好的热分布。

    总结和推荐


    总体而言,WE-KI SMT Wire Wound Ceramic Inductor是一款设计精良、性能卓越的产品,非常适合于各类高频电子设备。其出色的电气特性和环保标准使其在市场上具有很强的竞争力。强烈推荐用于需要高可靠性和高性能的应用场景。
    Würth Elektronik eiSos GmbH & Co. KG
    EMC & Inductive Solutions
    Max-Eyth-Str. 1
    74638 Waldenburg
    Germany
    Tel. +49 (0) 79 42 945 - 0
    www.we-online.com
    eiSos@we-online.com

744761115A参数

参数
容差 ±5%
直流电阻(DCR) 170mΩ
额定电流 700mA
Q值 35@250MHz
测试频率 250MHz
电感值 15nH
饱和电流(LSAT) -
自谐振频率(SRF) 4GHz
长*宽*高 1.6mm*1.05mm*1.25mm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744761115A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744761115A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744761115A 744761115A数据手册

744761115A封装设计

查看详情并下载
Symbol
Footprint
3D Model
