7447713330

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 13MHz 2.2A 1.35A 33μH 204mΩ ±20% 标准安装,贴片安装 10mm*10mm*3mm
供应商型号: 710-7447713330
供应商: Mouser
标准整包数: 1
WURTH 贴片电感 7447713330

7447713330概述


    产品简介


    产品概述

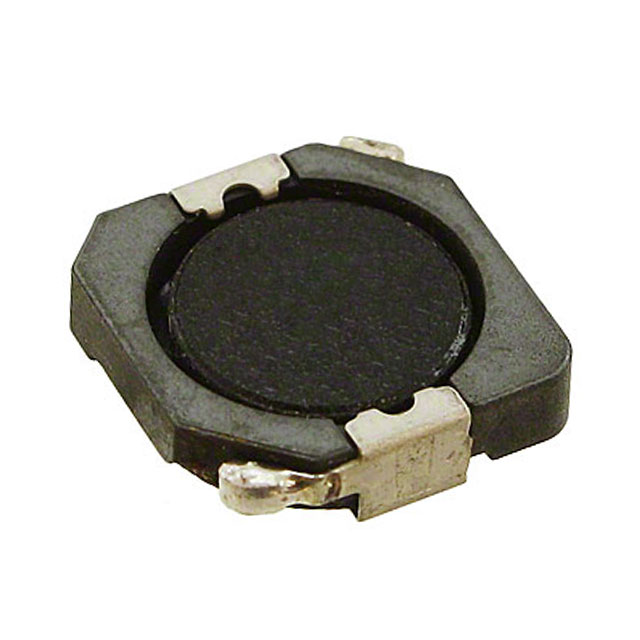

    本产品为WE-PD Performance SMT Shielded Power Inductor(型号:7447713330),属于表面贴装型屏蔽功率电感。该产品适用于一般的电子设备中,例如通信设备、消费电子产品、计算机外围设备等。
    主要功能
    该电感器用于电路中的储能和滤波,能够有效地存储能量并抑制高频噪声。它采用屏蔽设计,可以减少电磁干扰(EMI)的影响。
    应用领域
    - 通信设备
    - 消费电子产品
    - 计算机外围设备
    - 工业控制设备
    - 汽车电子系统

    技术参数


    尺寸和封装
    - 长度:8.0 mm ± 0.3 mm
    - 宽度:10.0 mm ± 0.3 mm
    - 高度:3.0 mm ± 0.1 mm
    - 最大高度:3.0 mm
    性能参数
    - 电感值:33 μH ± 20%
    - 额定电流:1.35 A(ΔT = 40 K)
    - 饱和电流:2.2 A(|ΔL/L| < 10%)
    - 直流电阻:170 mΩ(典型值) / 204 mΩ(最大值)
    - 自谐振频率:13 MHz(典型值)
    环境参数
    - 操作电压:120 V max.
    - 工作温度范围:-40°C 到 +150°C
    - 存储条件:湿度 < 75% RH,温度 < 40°C
    - 潮湿敏感等级:1级

    产品特点和优势


    特点
    - 屏蔽设计,有效减少电磁干扰
    - 高电感值,提供稳定储能
    - 良好的温升控制和额定电流特性
    - 高自谐振频率,适合高频应用
    优势
    - 在高频应用中表现出色
    - 可靠性和稳定性高,适用范围广泛
    - 设计紧凑,适合空间受限的应用场合
    - 符合环保标准,无卤素,符合RoHS标准

    应用案例和使用建议


    应用案例
    - 在通信设备中用于滤波和储能
    - 在消费电子产品中用于电源管理
    - 在工业控制系统中作为储能元件
    使用建议
    - 在设计电路时,确保电感器周围没有强磁场源,以避免影响其性能
    - 选择适当的电容和电阻来匹配电感器,以达到最佳的滤波效果
    - 在高温环境下使用时,注意散热,以保持其长期稳定工作

    兼容性和支持


    兼容性
    - 该电感器可与其他标准的表面贴装设备兼容,如贴片电阻、电容等
    - 支持多种焊接工艺,如回流焊
    支持和维护
    - 厂商提供详尽的技术支持和售后服务
    - 定期更新技术文档,确保用户获取最新的产品信息和技术指导

    常见问题与解决方案


    常见问题
    - Q: 电感器是否会因过热而损坏?
    A: 电感器的最高工作温度为+150°C,但建议不要超过该温度,以免造成损害。

    - Q: 如何处理清洗过程中可能引起的损伤?
    A: 清洗时需选择温和的清洗剂,并避免使用硬刷,以免破坏线圈绝缘层。

    总结和推荐


    综合评估
    该WE-PD Performance SMT Shielded Power Inductor具有出色的电感值和稳定的性能,尤其适合高频应用和需要良好EMI抑制的场景。它的屏蔽设计使其在电磁兼容性方面表现优异,同时,符合环保标准使得其在各种应用环境中均具有较强的竞争力。
    推荐使用
    鉴于其在高频应用中的出色表现和高可靠性,强烈推荐在各类通用电子设备中使用这款电感器。对于任何对电磁兼容性和高频性能有较高要求的应用场合,该产品都是理想的选择。

7447713330参数

参数
电感值 33μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) 204mΩ
额定电流 1.35A
Q值 -
测试频率 100KHz
长*宽*高 10mm*10mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447713330厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447713330数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447713330 7447713330数据手册

7447713330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.323 ¥ 19.6294
10+ $ 2.1735 ¥ 18.3661
50+ $ 1.8684 ¥ 15.788
100+ $ 1.6416 ¥ 13.8715
500+ $ 1.512 ¥ 12.7764
1000+ $ 1.3335 ¥ 11.2681
2000+ $ 1.092 ¥ 9.2274
库存: 1655
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.62
