首页  >  产品百科  >  74439369056

74439369056

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 14MHz 23A 11.5A 5.6μH 6.4mΩ ±20% 1090 标准安装,贴片安装 11.6mm*10.5mm*9.1mm
供应商型号: 3583015
供应商: 海外现货
标准整包数: 1

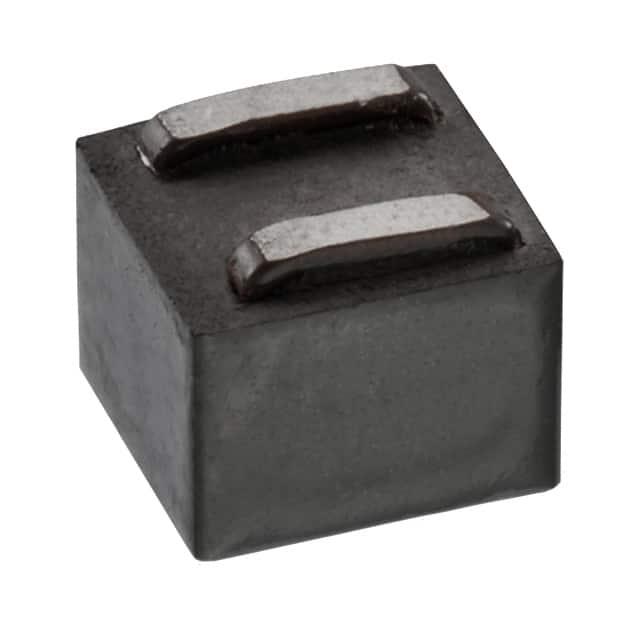

WURTH 贴片电感 74439369056

74439369056概述

    # WE-XHMI SMT Power Inductor 技术手册

    产品简介


    WE-XHMI SMT Power Inductor 是一款适用于一般电子设备的表面贴装功率电感器。它主要用于电路设计中的滤波、储能和电能转换等关键功能,广泛应用于消费电子、通信设备、工业控制以及物联网设备等领域。

    技术参数


    以下是该产品的核心技术规格:
    - 尺寸:10.9 × 8.3 × 4.45 mm(±容差范围)
    - 引脚宽度:2.2 mm(±0.3 mm)
    - 额定电流:
    - IR,40K(ΔT = 40 K):11.5 A(最大值)
    - IRP,40K(ΔT = 40 K):18.15 A(最大值)
    - 饱和电流:
    - ISAT,10%:11.1 A(典型值)
    - ISAT,30%:24.45 A(典型值)
    - 直流电阻(RDC):5.9 mΩ(典型值),6.49 mΩ(最大值)
    - 自谐振频率(fres):18 MHz(典型值)
    - 工作电压(VOP):DC 120 V(最大值)
    - 环境温度范围:
    - 工作温度:-40°C 至 +125°C
    - 储存条件:<40°C,湿度<75% RH

    产品特点和优势


    - 高饱和电流:能够承受高达 24.45 A 的饱和电流,满足多种应用需求。
    - 低功耗:较低的直流电阻(5.9 mΩ 典型值)减少了电感器的能量损耗。
    - 良好的散热性能:经过优化的设计保证了在高电流运行下的温升较低。
    - 符合国际标准:RoHS 合规、REACH 符合、无卤素设计,并通过 AEC-Q200 Grade 1 认证。

    应用案例和使用建议


    应用案例
    - DC-DC 转换器:利用其高饱和电流和低直流电阻特性,适合用于高效的电源管理模块。
    - 滤波器设计:特别适用于低频段应用,如通信设备中的信号滤波。
    使用建议
    1. 在焊接过程中,需严格遵守推荐的回流焊曲线,以确保焊接质量。
    2. 避免使用刷子进行清洗,以防损坏细小导线。
    3. 确保在规定的存储条件下存放组件,避免超过 12 个月的长时间存储。

    兼容性和支持


    该电感器设计符合国际标准,与大多数主流 SMT 设备兼容。Würth Elektronik 提供丰富的技术支持文档,包括设计套件和 CAD 文件下载,帮助客户快速完成产品集成。

    常见问题与解决方案


    1. 问题:焊接后发现连接不稳定。
    解决方法:检查焊接工艺是否遵循推荐的回流曲线,并确保焊接温度和时间控制得当。
    2. 问题:出现高频性能下降的情况。
    解决方法:检查电路布局是否优化,尤其是避免敏感走线位于电感器下方。
    3. 问题:存储后发现焊接不良。
    解决方法:重新评估存储条件,确保在推荐的时间内使用组件。

    总结和推荐


    综合评估
    WE-XHMI SMT Power Inductor 是一款高性能的表面贴装电感器,具有高饱和电流、低功耗和良好的热稳定性等特点。其出色的性能使其成为电源管理和滤波领域的理想选择。
    推荐意见
    强烈推荐在需要高效能和高可靠性的电子设备中使用此款电感器。通过详细的技术支持和文档资源,用户可以轻松实现组件的高效集成和应用。

74439369056参数

参数
直流电阻(DCR) 6.4mΩ
额定电流 11.5A
Q值 -
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 23A
自谐振频率(SRF) 14MHz
容差 ±20%
长*宽*高 11.6mm*10.5mm*9.1mm
通用封装 1090
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74439369056厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74439369056数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74439369056 74439369056数据手册

74439369056封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.6256
10+ ¥ 25.5606
25+ ¥ 23.8566
50+ ¥ 23.8566
100+ ¥ 23.4306
300+ ¥ 23.0045
1500+ ¥ 23.0045
3000+ ¥ 23.0045
库存: 182
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.62
