74477126

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 2.3MHz 680mA 550mA 680μH 1.2Ω ±20% SMD,12X12MM 标准安装,贴片安装 12mm*12mm*6mm
供应商型号: BN-74477126
供应商: 海外现货
标准整包数: 1

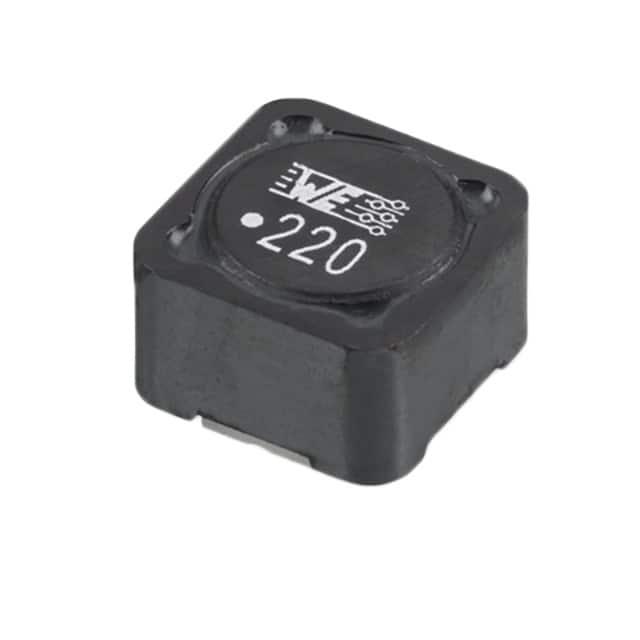

WURTH 贴片电感 74477126

74477126概述

    WE-PD SMT Shielded Power Inductor 技术手册

    产品简介


    WE-PD SMT Shielded Power Inductor(WE-PD型表面贴装屏蔽功率电感) 是一种专为通用电子设备设计的表面贴装型电感器。它具有高可靠性、低损耗的特点,适用于多种电子电路中,如电源管理、滤波器、逆变器等。此款电感器具备优秀的电磁屏蔽能力,能够有效减少电磁干扰,确保设备稳定运行。

    技术参数


    - 尺寸:[mm]
    - 长度:12.0 ± 0.3 mm
    - 宽度:12.0 ± 0.3 mm
    - 最大高度:6.0 mm
    - 厚度:8.0 ± 0.3 mm
    - 端子间距:5.0 ± 0.2 mm
    - 标称电感值:680 μH
    - 额定电流:
    - 在温升40K时的最大电流:0.6 A
    - 性能额定电流(按IEC 62024-2-2020标准):1.05 A
    - 饱和电流:
    - 当电感变化10%时:0.68 A
    - 当电感变化30%时:0.89 A
    - 直流电阻:典型值850 mΩ,最大值1020 mΩ
    - 自谐振频率:典型值2.3 MHz
    - 最大工作电压:120 V
    - 环境温度:工作温度范围为-40°C到+125°C,储存条件温度不超过40°C且相对湿度不超过75%

    产品特点和优势


    WE-PD SMT Shielded Power Inductor 的特点在于其高效能的电感值、优异的温升性能以及可靠的使用寿命。以下是几项突出的优势:
    - 高效的电感值:680 μH 的电感值使其非常适合于电源管理和滤波器应用。
    - 出色的温升性能:在额定电流条件下能够保持良好的性能,适合各种高负荷工作环境。
    - 先进的电磁屏蔽技术:能有效抑制电磁干扰,保证设备的稳定性。
    - 广泛的适用性:适用于多种电路,特别是在高安全性和可靠性要求的应用场合。
    - 符合国际认证标准:如RoHS、REACH、无卤素、AEC-Q200认证等。

    应用案例和使用建议


    WE-PD SMT Shielded Power Inductor 广泛应用于各种电源管理系统、通信设备、工业自动化等领域。例如,在一个典型的电源管理电路中,它可以用于稳定输出电压,过滤纹波电流。为了达到最佳效果,建议用户注意以下几点:
    - 确保安装时遵循规定的尺寸和电气参数。
    - 在高温环境下使用时,要特别关注电感器的温升情况。
    - 使用时尽量避免机械冲击,以免损坏电感器。

    兼容性和支持


    WE-PD SMT Shielded Power Inductor 与大多数标准PCB设计兼容,易于集成到现有系统中。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和服务,包括产品资料、技术支持和售后服务,确保客户能够顺利使用产品并解决任何可能遇到的问题。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    1. 如何正确选择合适的电感器型号?
    - 解决方案:根据具体应用需求,参考技术手册中的技术参数进行选择。
    2. 电感器的额定电流和饱和电流有什么区别?
    - 解决方案:额定电流是指在规定条件下允许通过的最大电流,而饱和电流是当电感值变化达到一定比例时对应的电流值。
    3. 如何避免电感器在焊接过程中的损伤?
    - 解决方案:确保焊锡炉温度曲线符合技术规范,避免过度加热或机械应力对电感器造成损伤。

    总结和推荐


    综上所述,WE-PD SMT Shielded Power Inductor 是一款高性能的屏蔽功率电感器,具备高效能、宽工作温度范围、卓越的电磁屏蔽能力等优点。适用于各种高安全性和可靠性要求的应用场合。鉴于其广泛的适用性和出色的表现,我们强烈推荐将其作为首选的电感器产品。
    此文章详细介绍了WE-PD SMT Shielded Power Inductor 的技术规格、应用场景及使用建议,并提供了实际使用中的注意事项和常见问题解答。希望这些信息能够帮助您更好地了解和使用该产品。

74477126参数

参数
容差 ±20%
直流电阻(DCR) 1.2Ω
额定电流 550mA
Q值 -
测试频率 1KHz
电感值 680μH
饱和电流(LSAT) 680mA
自谐振频率(SRF) 2.3MHz
长*宽*高 12mm*12mm*6mm
通用封装 SMD,12X12MM
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74477126厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74477126数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74477126 74477126数据手册

74477126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.299 ¥ 19.6105
50+ $ 2.2022 ¥ 18.7848
100+ $ 1.9844 ¥ 16.9269
250+ $ 1.815 ¥ 15.482
库存: 50
起订量: 41 增量: 0
交货地:
最小起订量为:10
合计: ¥ 196.1
