744760056C

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 5.5GHz 600mA 40@1GHz 5.6nH 100mΩ ±5% 0805 标准安装,贴片安装 2.29mm*1.7mm*1.48mm
供应商型号: 732-1775-6-ND
供应商: Digi-Key
标准整包数: 1

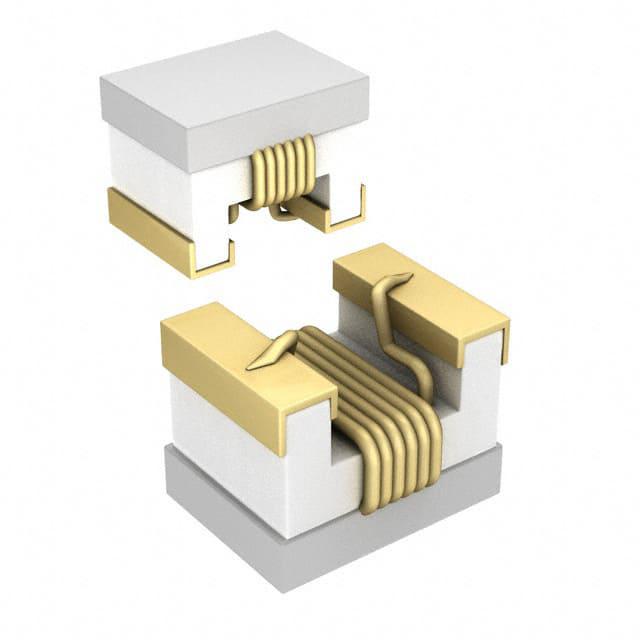

WURTH 贴片电感 744760056C

744760056C概述

    电子元器件产品技术手册:WE-KI SMD Wire Wound Ceramic Inductor

    1. 产品简介


    WE-KI SMD Wire Wound Ceramic Inductor(WE-KI SMD 绕线陶瓷电感)是一款专为一般电子设备设计的绕线陶瓷电感器。这种类型的电感器以其紧凑的设计和高性能,在现代电子产品中得到广泛应用。它适用于通信设备、计算机硬件、消费电子、工业自动化等领域。

    2. 技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数 | 规格 |

    | 外形尺寸 (mm) | 0805C |
    | 推荐焊盘图案 (mm) | 1.78, 0.76, 1.02 |
    | 电感量 (250 MHz) | 5.6 nH ±5% |
    | Q因子 (1000 MHz) | 40 min. |
    | 直流电阻 (20°C) | 0.1 Ω max. |
    | 额定电流 (ΔT = 15 K) | 600 mA max. |
    | 自谐振频率 | 5500 MHz min. |
    | 最高工作温度 | +125°C |

    3. 产品特点和优势


    - 高效能: 在高频下表现出色,Q因子高达40。
    - 高可靠性: 具备良好的热稳定性和机械稳定性,适合长期运行。
    - 小型化设计: 尺寸仅为0805C,适合空间受限的应用场合。
    - 低直流电阻: 可降低功耗,提高效率。
    - 自谐振频率高: 确保在高频应用中的优异表现。

    4. 应用案例和使用建议


    应用案例:
    此电感器广泛应用于无线通信模块、电源管理和信号处理电路。例如,在4G/5G基站的射频前端电路中,它可以有效地滤除干扰信号,提高接收灵敏度。
    使用建议:
    - 温度管理: 虽然最高工作温度可达+125°C,但建议尽可能保持在安全范围内,避免过热导致性能下降。
    - 焊接工艺: 确保按照指定的回流焊接曲线进行操作,以避免因不正确的焊接方法导致损坏。

    5. 兼容性和支持


    兼容性:
    该电感器设计符合SMT标准,可以与多种电路板和焊接设备兼容。具体兼容性需要参考制造商提供的详细技术资料。
    支持和服务:
    Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务。客户可以通过电话、电子邮件或访问官方网站获取更多帮助。

    6. 常见问题与解决方案


    - Q: 如何正确识别电感器?
    - A: 查看电感器上的标号和产品代码(如744760056C),并参照技术手册确认规格。
    - Q: 如何确保焊接质量?
    - A: 严格按照推荐的焊接曲线执行焊接,确保焊接温度和时间都在规定范围内。
    - Q: 如何处理电感器在密封材料中的应用?
    - A: 密封材料在硬化过程中可能会收缩,对电感器造成压力。焊接后需检查电感器是否受损,必要时重新检测其电气和机械性能。

    7. 总结和推荐


    总体来看,WE-KI SMD Wire Wound Ceramic Inductor 是一款非常可靠的电子元器件,适用于各种高频和精密电子设备。其高Q因子、低直流电阻以及优异的温度性能使其在市场上具有很强的竞争力。我们强烈推荐这一产品给所有需要高品质电感器的工程师和技术人员。
    如果您正在寻找一款性能卓越且可靠的小型化电感器,WE-KI SMD Wire Wound Ceramic Inductor绝对是一个值得考虑的选择。

744760056C参数

参数
测试频率 250MHz
电感值 5.6nH
饱和电流(LSAT) -
自谐振频率(SRF) 5.5GHz
容差 ±5%
直流电阻(DCR) 100mΩ
额定电流 600mA
Q值 40@1GHz
长*宽*高 2.29mm*1.7mm*1.48mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744760056C厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744760056C数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744760056C 744760056C数据手册

744760056C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.3933 ¥ 3.3234
50+ $ 0.3452 ¥ 2.9167
100+ $ 0.3079 ¥ 2.5771
500+ $ 0.2827 ¥ 2.3656
1000+ $ 0.2583 ¥ 2.1619
库存: 551
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
