744775168

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 9.7MHz 1.05A 990mA 68μH 280mΩ ±10% 标准安装,贴片安装 7.8mm*7mm*5.5mm
供应商型号: 1636039
供应商: 海外现货
标准整包数: 1

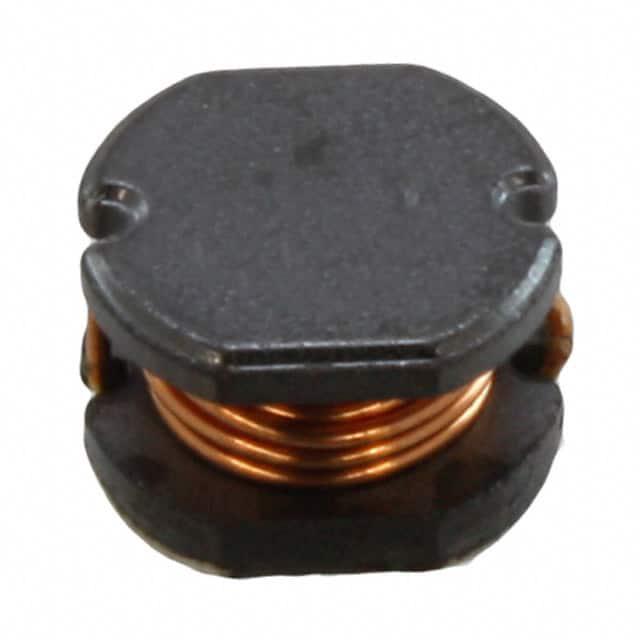

WURTH 贴片电感 744775168

744775168概述

    WE-PD2 SMT Power Inductor

    1. 产品简介


    WE-PD2 SMT Power Inductor(以下简称“WE-PD2”)是一种适用于通用电子设备的表面贴装电感器。这种电感器主要用于电源管理和信号滤波等应用,广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    - 尺寸:7.0 mm ±0.3 mm
    - 引脚间距:2.8 mm(参考值)
    - 高度:7.8 mm ±0.3 mm
    - 宽度:7.0 mm ±0.3 mm
    - 长度:4.95 mm ±0.5 mm
    - 线圈起始标记:标记为680(电感代码)
    - 最大额定电流:0.99 A(在ΔT = 40 K条件下)
    - 饱和电流:1.05 A(当|ΔL/L| < 10%时)
    - 直流电阻:0.218 Ω(典型值),0.28 Ω(最大值)
    - 自谐振频率:9.7 MHz(典型值)
    - 认证:符合RoHS指令,REACh标准,无卤素标准
    - 温度范围:储存条件:湿度 < 75%,温度 < 40°C;操作温度:-40°C 至 +125°C

    3. 产品特点和优势


    WE-PD2 SMT Power Inductor具备以下特点和优势:
    - 高精度电感:标称电感值为68 µH,允许偏差为±10%
    - 优秀的温度特性:可在-40°C到+125°C的宽温度范围内稳定工作
    - 低DC电阻:典型值为0.218 Ω,最大值为0.28 Ω,确保了低功耗
    - 可靠性和稳定性:经过严格的测试和验证,确保在各种环境下都能保持高性能
    - 无卤素材料:采用环保材料,符合国际环保标准

    4. 应用案例和使用建议


    - 应用案例:用于开关电源中的滤波和储能,也常用于通信设备的信号处理。
    - 使用建议:在设计电路时应注意电感值的选择和匹配,避免因过载导致电感损坏。同时,焊接过程中需严格遵守制造商的焊接规范,避免因不当操作导致电感失效。

    5. 兼容性和支持


    WE-PD2 SMT Power Inductor具有良好的兼容性,可与其他标准SMT组件一起使用。制造商提供详细的使用和技术支持,包括设计指南、故障排除文档等,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何正确焊接?
    - 解决方案:严格按照制造商提供的焊接曲线进行焊接,确保焊接温度和时间满足要求。

    - 问题2:如何清洗?
    - 解决方案:使用不含卤素的清洗剂进行清洗,避免清洗剂对电感器造成损害。
    - 问题3:如何存储?
    - 解决方案:存放在原包装内,且储存条件符合DIN EN 61760-2标准,湿度不超过75%,温度不高于40°C。

    7. 总结和推荐


    总体而言,WE-PD2 SMT Power Inductor是一款性能优异、可靠性高的电感器,适用于广泛的电子设备。由于其出色的温度特性和低功耗特性,非常适合在高要求的环境中使用。推荐电子工程师在设计涉及高要求性能的应用时考虑使用此款电感器。
    希望本文能为您提供足够的信息来了解WE-PD2 SMT Power Inductor的技术规格和适用场合,如有更多疑问,请联系制造商获取更多信息。

744775168参数

参数
容差 ±10%
直流电阻(DCR) 280mΩ
额定电流 990mA
Q值 -
测试频率 10KHz
电感值 68μH
饱和电流(LSAT) 1.05A
自谐振频率(SRF) 9.7MHz
长*宽*高 7.8mm*7mm*5.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744775168厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744775168数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744775168 744775168数据手册

744775168封装设计

查看详情并下载
Symbol
Footprint
3D Model
